نویسنده: نیما راد | شرکت رادنیک اتوماسیون (رادونیکس) | خرداد ۱۴۰۵
مقدمه
در بسیاری از صنایع دستی، بهخصوص در حوزه فلزکاری هنری، مسکاری، قلمزنی، نقرهکاری، ساخت تابلوهای برجسته، پلاکهای تزئینی، ظروف دکوراتیو و قطعات سفارشی، عملیات شکلدهی و ایجاد طرح معمولاً با دست، چکش، قلم، سنبه و تجربه استادکار انجام میشود. این روش سنتی ارزش هنری بالایی دارد، اما از نظر سرعت تولید، تکرارپذیری، یکنواختی کیفیت و امکان تولید سری، محدودیتهای زیادی دارد.

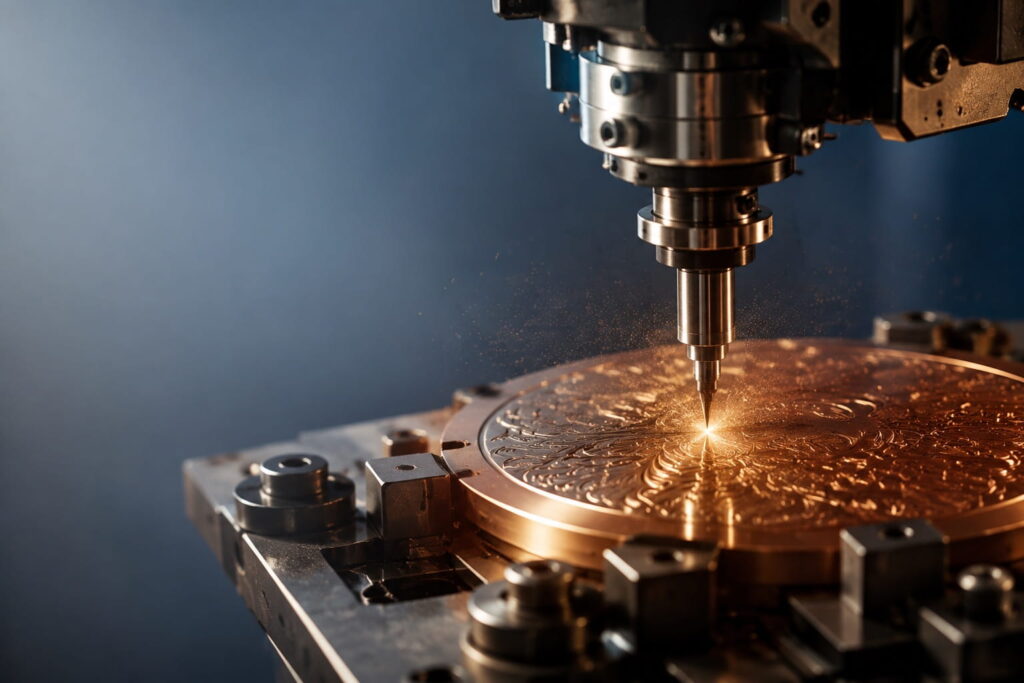

دستگاه چکش CNC یا سیستم چکشکاری کنترل عددی، راهکاری است که تلاش میکند بخشی از عملیات دستی را با حرکت کنترلشده، ضربههای قابل تنظیم و مسیرهای از پیش برنامهریزیشده جایگزین کند. در این دستگاه، طرح مورد نظر ابتدا در نرمافزار طراحی میشود و سپس دستگاه با استفاده از محورهای حرکتی CNC، ابزار چکش، قلم یا کوبه را روی سطح قطعه حرکت داده و ضربههای منظم و کنترلشده ایجاد میکند.
هدف اصلی این فناوری، حذف کامل هنر دست نیست؛ بلکه افزایش سرعت، دقت، تکرارپذیری و امکان تولید اقتصادیتر قطعات هنری و نیمهصنعتی است.
دستگاه چکش CNC چیست؟
دستگاه چکش CNC نوعی ماشین کنترل عددی است که بهجای ابزار برش، از ابزار ضربهای، قلم، سنبه، چکش مکانیکی، پنوماتیکی، الکترومغناطیسی یا سروویی استفاده میکند. این ابزار با ضربههای پیدرپی و کنترلشده روی سطح قطعه اثر میگذارد.
در دستگاههای CNC معمولی مانند فرز، ابزار بیشتر برای برادهبرداری استفاده میشود، اما در چکش CNC هدف معمولاً یکی از موارد زیر است:
ایجاد نقش و بافت روی سطح، برجستهکاری، فرورفتهکاری، حکاکی ضربهای، فرمدهی ورق، ایجاد طرحهای تزئینی، شبیهسازی ضربات چکشکاری دستی و تولید قطعات صنایع دستی با دقت بالاتر.
این دستگاه میتواند روی متریالهایی مانند مس، برنج، آلومینیوم، نقره، فولاد نرم، ورقهای نازک فلزی و در بعضی مدلها روی چرم، چوب یا مواد نرمتر نیز استفاده شود.
تفاوت چکش CNC با قلمزنی و چکشکاری دستی
در روش دستی، کیفیت نهایی قطعه کاملاً به مهارت استادکار وابسته است. هر ضربه از نظر شدت، زاویه، محل برخورد و عمق اثر ممکن است کمی متفاوت باشد. همین تفاوتها گاهی باعث زیبایی و ارزش هنری کار میشود، اما در تولید تعداد بالا، باعث اختلاف کیفیت بین قطعات خواهد شد.
در چکش CNC، مسیر حرکت ابزار، فاصله ضربهها، شدت ضربه، عمق نفوذ، سرعت حرکت، تعداد تکرار و ترتیب اجرای طرح توسط نرمافزار کنترل میشود. بنابراین اگر یک طرح صد بار اجرا شود، نتیجه کلی در همه قطعات بسیار نزدیک به هم خواهد بود.
به بیان ساده، تولید دستی بیشتر متکی بر تجربه، احساس و مهارت فردی است؛ اما چکش CNC متکی بر داده، برنامه، مسیر ابزار و تنظیمات قابل تکرار است.
اجزای اصلی دستگاه چکش CNC
یک دستگاه چکش CNC معمولاً از چند بخش اصلی تشکیل میشود:
۱. شاسی و سازه مکانیکی: شاسی باید صلب و بدون لرزش اضافی باشد، زیرا عملیات ضربهای به بدنه دستگاه نیرو وارد میکند. اگر سازه ضعیف باشد، ضربهها باعث لرزش، کاهش دقت و افت کیفیت طرح میشوند.
۲. محورهای حرکتی CNC: دستگاه معمولاً دارای محورهای X، Y و Z است. محورهای X و Y موقعیت ابزار روی سطح قطعه را کنترل میکنند و محور Z فاصله ابزار تا قطعه یا میزان درگیری ابزار را تنظیم میکند. در مدلهای پیشرفتهتر، محور چهارم یا پنجم نیز برای کار روی سطوح منحنی، ظروف، گلدانها، کاسهها یا قطعات استوانهای استفاده میشود.
۳. واحد چکش یا قلم ضربهای: این بخش قلب دستگاه است. ابزار ضربهای میتواند بهصورت مکانیکی، پنوماتیکی، الکترومغناطیسی یا سروویی عمل کند. در مدلهای ساده، شدت ضربه ثابتتر است؛ اما در مدلهای پیشرفته، میتوان شدت، فرکانس و عمق اثر ضربه را کنترل کرد.
۴. کنترلر CNC: کنترلر وظیفه اجرای برنامه حرکتی، هماهنگی محورها، کنترل زمان ضربه و مدیریت ورودی/خروجیها را بر عهده دارد. کنترلرهای PC-Based یا Standalone هر دو میتوانند برای چنین دستگاهی استفاده شوند، اما در کاربردهای هنری که نیاز به رابط کاربری گرافیکی، تبدیل تصویر به مسیر، و تنظیم راحت پارامترها وجود دارد، کنترلرهای PC-Based مزیت بیشتری دارند.
۵. نرمافزار طراحی و CAM: طرح ابتدا در نرمافزارهایی مانند CAD، CorelDRAW، ArtCAM، Aspire، Rhino، SolidWorks یا نرمافزار اختصاصی آماده میشود. سپس مسیر حرکت ابزار و نحوه اجرای ضربهها تولید میشود. در کارهای هنری، امکان تبدیل تصویر، وکتور، نقش سنتی، اسلیمی، لوگو یا فایل DXF به مسیر ضربهای اهمیت زیادی دارد.
۶. فیکسچر و نگهدارنده قطعه: برای رسیدن به کیفیت مناسب، قطعه باید کاملاً ثابت باشد. در کارهای ورقی، میز و گیره مناسب کافی است؛ اما برای ظروف یا قطعات منحنی، فیکسچر اختصاصی یا محور روتاری لازم است.
روش عملکرد دستگاه چکش CNC
فرآیند کار معمولاً به این شکل انجام میشود: ابتدا طرح مورد نظر بهصورت دیجیتال آماده میشود. سپس اپراتور نوع متریال، ضخامت ورق، نوع ابزار، فاصله ضربهها، عمق اثر، سرعت حرکت و شدت ضربه را مشخص میکند. بعد از آن نرمافزار مسیر حرکت ابزار را تولید میکند و دستگاه طبق این مسیر شروع به ضربهزنی میکند.
در عملیات سطحی، دستگاه نقاط یا خطوط طرح را روی سطح قطعه ایجاد میکند. در عملیات فرمدهی، ابزار با حرکت تدریجی و مرحلهبهمرحله باعث تغییر شکل ورق میشود. در برجستهکاری، قطعه ممکن است از پشت یا رو ضربه بخورد تا سطح مورد نظر بالا یا پایین بیاید.
در واقع دستگاه بهجای اینکه یک ضربه بزرگ وارد کند، با تعداد زیادی ضربه کوچک و کنترلشده، فرم یا نقش نهایی را ایجاد میکند.
کاربردهای چکش CNC در صنایع دستی
۱. قلمزنی و نقشاندازی روی مس و برنج: یکی از مهمترین کاربردهای این دستگاه، ایجاد طرحهای تزئینی روی ورق یا ظروف مسی و برنجی است. طرحهایی مانند گل و مرغ، اسلیمی، خطوط سنتی، نقوش هندسی، حاشیهکاری، لوگو و نوشته میتوانند با دقت بالا اجرا شوند.
۲. تولید تابلوهای برجسته فلزی: چکش CNC میتواند برای ساخت تابلوهای دکوراتیو، تابلوهای مذهبی، تابلوهای هنری، پلاکهای خاص، سردربها و قطعات تزئینی معماری استفاده شود.
۳. ساخت قطعات سفارشی و یادبود: برای تولید پلاکهای سفارشی، نشانها، مدالها، لوحهای تقدیر، هدایای تبلیغاتی و قطعات خاص، این فناوری سرعت و تکرارپذیری بالایی ایجاد میکند.
۴. تولید زیورآلات و قطعات کوچک فلزی: در ساخت دستبند، آویز، پلاک، قطعات نقره، برنج یا مسی، دستگاه میتواند بافتهای منظم، نوشته، طرحهای نقطهای یا برجستهکاریهای ظریف ایجاد کند.
۵. فرمدهی تدریجی ورق: در بعضی مدلها، دستگاه میتواند ورق را بهصورت مرحلهای و بدون نیاز به قالب گرانقیمت فرم دهد. این موضوع برای نمونهسازی، تولید محدود و ساخت قطعات خاص بسیار مفید است.
۶. ایجاد بافت سطحی: بافتهای چکشی، پوست پرتقالی، نقطهای، موجی، خطی، سنتی یا ترکیبی میتوانند روی سطح فلز ایجاد شوند. این قابلیت در طراحی محصولات دکوراتیو بسیار ارزشمند است.
مزایای استفاده از CNC در تولید صنایع دستی
۱. افزایش سرعت تولید: در روش دستی، اجرای یک طرح پیچیده ممکن است ساعتها یا حتی روزها زمان ببرد. دستگاه CNC میتواند بخش زیادی از عملیات تکراری را با سرعت بالاتر انجام دهد و زمان تولید را کاهش دهد.
۲. تکرارپذیری بالا: اگر یک محصول باید در تعداد زیاد تولید شود، روش دستی معمولاً باعث تفاوت بین قطعات میشود. در دستگاه CNC، همان طرح با همان تنظیمات بارها قابل اجراست.
۳. کاهش وابستگی به نیروی استادکار: استادکار ماهر در صنایع دستی بسیار ارزشمند است، اما تعداد این افراد محدود است. چکش CNC میتواند بخشی از کارهای تکراری و زمانبر را انجام دهد تا استادکار روی طراحی، پرداخت نهایی و کنترل کیفیت تمرکز کند.
۴. امکان تولید طرحهای پیچیده: طرحهای هندسی دقیق، الگوهای تکرارشونده، لوگوها و نوشتهها با CNC بسیار راحتتر و دقیقتر اجرا میشوند.
۵. کاهش خطای انسانی: در تولید دستی، خستگی، خطای دید یا اختلاف مهارت اپراتور میتواند روی کیفیت اثر بگذارد. دستگاه CNC این خطاها را کاهش میدهد.
۶. امکان آرشیو و تکرار طرح: طرحها بهصورت فایل دیجیتال ذخیره میشوند. بنابراین هر زمان که مشتری دوباره همان محصول را بخواهد، میتوان همان طرح را با همان تنظیمات تولید کرد.
۷. مناسب برای تولید نیمهصنعتی: چکش CNC پلی بین صنایع دستی و تولید صنعتی است. یعنی محصول همچنان ظاهر هنری و دستساز دارد، اما فرآیند تولید آن سریعتر و کنترلشدهتر میشود.
محدودیتها و چالشهای چکش CNC
با وجود مزایای زیاد، این دستگاه جایگزین کامل هنر دست نیست و محدودیتهایی دارد.
اولین محدودیت، نیاز به طراحی و برنامهنویسی مناسب است. اگر مسیر ابزار درست تولید نشود، نتیجه نهایی کیفیت خوبی نخواهد داشت.
دومین محدودیت، شناخت متریال است. مس، برنج، آلومینیوم و نقره رفتار یکسانی در برابر ضربه ندارند. ضخامت ورق، میزان سختی، برگشت فنری و نیاز به آنیلکاری باید در نظر گرفته شود.
سومین محدودیت، پرداخت نهایی است. بسیاری از قطعات پس از اجرای CNC هنوز به پرداخت دستی، تمیزکاری، سنباده، پولیش، پتینه، آبکاری یا اصلاح جزئی نیاز دارند.
چهارمین چالش، صدای ضربه و لرزش دستگاه است. چون فرآیند ضربهای است، طراحی سازه، میز، پایه، کاور ایمنی و کنترل ارتعاش اهمیت زیادی دارد.
پنجمین چالش، حفظ روح هنری کار است. اگر همه چیز بیش از حد مکانیکی و یکنواخت شود، ممکن است حس دستساز بودن محصول کاهش یابد. بنابراین بهترین نتیجه زمانی به دست میآید که CNC و هنر دست در کنار هم استفاده شوند.
چکش CNC جایگزین تولید دستی است یا مکمل آن؟
بهترین نگاه این است که چکش CNC را مکمل تولید دستی بدانیم، نه دشمن آن. در صنایع دستی، ارزش اصلی در طراحی، خلاقیت، شناخت فرم، پرداخت نهایی و سلیقه هنرمند است. CNC میتواند بخشهای تکراری، سنگین، زمانبر و نیازمند دقت بالا را انجام دهد، اما هنوز تصمیم هنری و کیفیت نهایی به انسان وابسته است.
برای مثال، دستگاه میتواند طرح اولیه، بافت زمینه یا خطوط اصلی را اجرا کند. سپس استادکار میتواند جزئیات ظریف، اصلاح فرم، سایهپردازی، پرداخت و امضای هنری کار را انجام دهد. این ترکیب باعث میشود هم سرعت تولید بالا برود و هم ارزش هنری حفظ شود.
مقایسه تولید دستی و تولید با چکش CNC
در تولید دستی، انعطاف هنری بسیار بالاست و هر قطعه میتواند شخصیت منحصربهفرد داشته باشد. اما سرعت پایینتر، هزینه نیروی انسانی بیشتر و تکرارپذیری کمتر است.
در تولید با چکش CNC، دقت، سرعت و تکرارپذیری بالاتر است. برای سفارشهای تعداددار، محصولات تبلیغاتی، تابلوهای مشابه، قطعات تزئینی سری و تولیدات نیمهصنعتی، این روش بسیار مناسب است. اما برای آثار کاملاً خاص و هنری، همچنان حضور استادکار ضروری است.
بنابراین انتخاب بین این دو روش به نوع محصول، تیراژ، سطح ظرافت، بودجه و ارزش هنری مورد انتظار بستگی دارد.
ویژگیهای مهم یک دستگاه چکش CNC مناسب
برای استفاده موفق در صنایع دستی، دستگاه باید چند ویژگی مهم داشته باشد:
سازه محکم و بدون لرزش، کنترل دقیق محورهای حرکتی، قابلیت تنظیم شدت و فرکانس ضربه، امکان کار با ابزارهای مختلف، نرمافزار ساده برای تبدیل طرح به مسیر، قابلیت کار روی ورق و قطعات منحنی، سیستم فیکسچر مناسب، کاور ایمنی، امکان تنظیم عمق اثر، قابلیت ذخیره پارامترهای هر متریال و رابط کاربری ساده برای اپراتورهای کارگاهی.
همچنین اگر دستگاه برای تولید ظروف یا قطعات استوانهای استفاده شود، وجود محور روتاری یا سیستم نگهدارنده مخصوص اهمیت زیادی دارد.
نقش نرمافزار در کیفیت نهایی
در چکش CNC، کیفیت فقط به مکانیک دستگاه وابسته نیست. نرمافزار نقش بسیار مهمی دارد. یک نرمافزار خوب باید بتواند طرح دوبعدی یا سهبعدی را به مسیر ضربهای تبدیل کند، فاصله نقاط را تنظیم کند، شدت ضربه را بر اساس ناحیه طرح تغییر دهد و امکان پیشنمایش مسیر را فراهم کند.
برای طرحهای سنتی ایرانی، امکان وارد کردن فایلهای وکتور، DXF، تصویر سیاهوسفید یا نقوش آماده بسیار مهم است. همچنین اپراتور باید بتواند بهراحتی اندازه طرح، عمق اثر، جهت اجرا و تراکم ضربهها را تغییر دهد.
بازار هدف دستگاه چکش CNC
این دستگاه میتواند برای کارگاههای مس و برنج، تولیدکنندگان هدایای تبلیغاتی، سازندگان تابلوهای دکوراتیو، تولیدکنندگان زیورآلات، کارگاههای هنری، مراکز آموزش صنایع دستی، تولیدکنندگان محصولات مذهبی و فرهنگی، و شرکتهای طراحی داخلی کاربرد داشته باشد.
در کشورهایی که صنایع دستی فلزی ارزش فرهنگی و اقتصادی دارد، استفاده از CNC میتواند به افزایش ظرفیت تولید و صادرات کمک کند. بهخصوص زمانی که تولیدکننده میخواهد یک طرح سنتی را با کیفیت ثابت و در تعداد بالا عرضه کند.
جمعبندی
دستگاه چکش CNC یکی از نمونههای مهم ورود فناوری کنترل عددی به حوزه صنایع دستی است. این دستگاه با ترکیب حرکت دقیق CNC و فرآیند ضربهزنی، امکان تولید طرحهای برجسته، حکاکیشده، بافتدار و فرمدادهشده را فراهم میکند.
مزیت اصلی آن، افزایش سرعت، دقت، تکرارپذیری و کاهش وابستگی به عملیات کاملاً دستی است. با این حال، این فناوری نباید جایگزین کامل هنر دست تلقی شود. بهترین نتیجه زمانی حاصل میشود که CNC عملیات پایه، تکراری و دقیق را انجام دهد و استادکار با تجربه، پرداخت نهایی، اصلاحات هنری و جزئیات ظریف را تکمیل کند.
در نتیجه، چکش CNC میتواند پلی میان صنایع دستی سنتی و تولید مدرن باشد؛ پلی که هم اصالت طرحهای هنری را حفظ میکند و هم امکان تولید اقتصادی، منظم و قابل توسعه را برای کارگاهها و تولیدکنندگان فراهم میسازد.

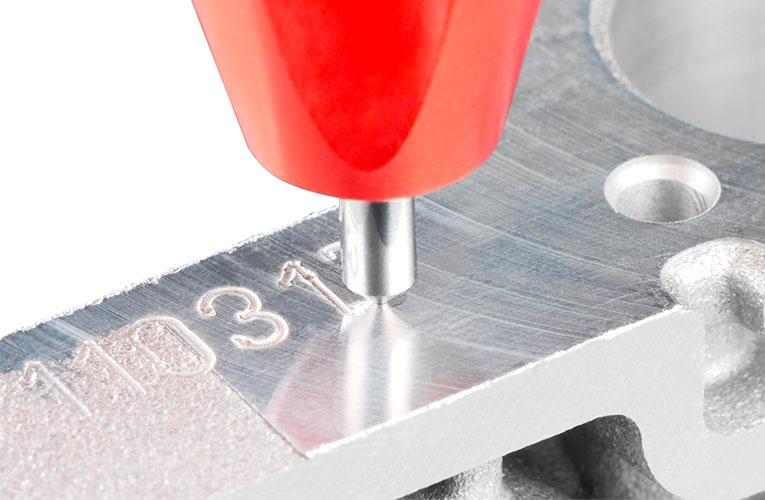

ابزار مارکزنی/حکاکی قابل نصب روی CNC؛ برای ایجاد اثر مکانیکی روی سطح فلز.
