مقدمه
داکت و ریل از اجزای اصلی در ساخت تابلوهای برق صنعتی، تابلوهای کنترل و تابلوهای دستگاههای CNC هستند. داکت برای هدایت، تفکیک و محافظت از سیمها و کابلها استفاده میشود و ریل، محل استاندارد نصب تجهیزاتی مانند کلید مینیاتوری، کنتاکتور، رله، ترمینال، منبع تغذیه و تجهیزات کنترلی است.
استفاده صحیح از داکت و ریل باعث افزایش نظم تابلو، کاهش خطاهای سیمکشی، سهولت تعمیرات و افزایش ایمنی سیستم میشود.
داکت تابلو برق چیست؟
داکت تابلو برق یک محفظه پلاستیکی یا فلزی است که سیمها و کابلهای داخل تابلو از میان آن عبور میکنند. داکتها معمولاً دارای بدنه و درپوش جداشونده هستند و روی بدنه آنها شیارهایی برای خروج سیمها در نقاط مختلف تعبیه شده است.
در یک تابلو استاندارد، سیمها نباید بهصورت آزاد و نامنظم بین تجهیزات قرار گیرند. سیمها از داخل داکت عبور کرده و فقط در نزدیکی ترمینال یا تجهیز موردنظر از شیار داکت خارج میشوند.
وظایف اصلی داکت
- مرتبسازی سیمها و کابلهای داخل تابلو
- محافظت از سیمها در برابر ضربه و تماس با لبههای فلزی
- تفکیک سیمهای قدرت، فرمان، سیگنال و شبکه
- کاهش احتمال اتصال کوتاه و اشتباه در سیمکشی
- تسهیل عیبیابی، تعمیر و توسعه تابلو
- ایجاد ظاهر حرفهای و استاندارد در تابلو برق
- کاهش فشار مکانیکی روی ترمینال تجهیزات
ساختار داکت
داکتهای تابلو برق معمولاً از دو بخش اصلی تشکیل میشوند:
بدنه داکت بدنه روی صفحه مونتاژ تابلو نصب میشود و سیمها در داخل آن قرار میگیرند. بعضی داکتها دارای سوراخهای آماده برای پیچکاری هستند و بعضی مدلها با چسب صنعتی نصب میشوند.
درپوش داکت درپوش روی بدنه قرار میگیرد و از خروج یا پراکندگی سیمها جلوگیری میکند. درپوش باید بهراحتی باز شود، اما پس از بستهشدن در اثر لرزش دستگاه جدا نشود. داکتهای باکیفیت دارای درپوش انعطافپذیر و قفلشونده هستند و پس از چند بار باز و بستهشدن، تغییر شکل نمیدهند.
انواع داکت تابلو برق
داکت شیاردار
رایجترین نوع داکت در تابلوهای برق صنعتی، داکت شیاردار است. در دو طرف این داکت شیارهایی وجود دارد که سیمها از میان آنها خارج میشوند. این مدل برای تابلوهایی مناسب است که تعداد زیادی تجهیز در کنار یکدیگر نصب شده و سیمها باید در نقاط مختلف از داکت خارج شوند.
مزایا:
- خروج آسان سیم از نقاط مختلف
- مناسب برای تابلوهای فرمان و کنترل
- سیمکشی منظم و قابل توسعه
- دسترسی آسان هنگام تعمیرات
معایب:
- مقاومت مکانیکی کمتر نسبت به داکت بسته
- احتمال شکستن زبانهها در مدلهای بیکیفیت
- محافظت کمتر در برابر گردوغبار
داکت ساده یا بدون شیار
این نوع داکت دارای دیوارههای بسته است و بیشتر برای عبور یک مسیر مشخص از سیم یا کابل استفاده میشود. داکت بدون شیار معمولاً در تابلوهایی استفاده میشود که سیمها در طول مسیر خروجیهای زیادی ندارند.
مزایا:
- محافظت مکانیکی بهتر
- ظاهر ساده و یکپارچه
- مناسب برای کابلهای قدرت یا مسیرهای مستقیم
معایب:
- خروج سیم فقط از ابتدا، انتها یا محل برشخورده
- انعطاف کمتر در تغییرات سیمکشی
داکت کفخواب
داکت کفخواب معمولاً در کف ساختمان، زیر میزهای اداری یا روی سطوح نصب میشود. این نوع داکت بیشتر برای عبور کابل شبکه، برق و مخابرات کاربرد دارد و استفاده از آن در داخل تابلو برق محدودتر است.
داکت دیواری
داکت دیواری برای عبور کابل روی دیوار استفاده میشود و در ساختمانها، کارگاهها، دفاتر و سیستمهای شبکه کاربرد دارد. این مدل معمولاً نسبت به داکت تابلو برق عرض بیشتر و شیارهای کمتری دارد.
داکت فلزی
داکت فلزی در محیطهایی استفاده میشود که مقاومت مکانیکی، تحمل حرارت یا محافظت الکترومغناطیسی اهمیت زیادی دارد.
این مدل برای کابلهای قدرت، محیطهای صنعتی سنگین یا مسیرهایی که در معرض ضربه قرار دارند مناسب است.
جنس داکت
بیشتر داکتهای تابلو برق از PVC یا مواد ترموپلاستیک مقاوم در برابر حرارت ساخته میشوند.
یک داکت مناسب باید ویژگیهای زیر را داشته باشد:
- مقاومت مناسب در برابر حرارت
- خاصیت خودخاموششوندگی
- انعطافپذیری مناسب زبانهها
- مقاومت در برابر شکستگی
- عدم تغییر شکل در دمای کاری تابلو
- عدم انتشار شعله در صورت بروز اتصال کوتاه
- درپوش محکم و قابل بازشدن
در تابلوهای صنعتی بهتر است از داکتهای ساختهشده از مواد بازیافتی و شکننده استفاده نشود؛ زیرا زبانههای آنها هنگام سیمکشی یا تعمیر بهسرعت میشکنند.
ابعاد داکت
داکتها در عرض و ارتفاعهای مختلف تولید میشوند. ابعاد متداول آنها شامل موارد زیر است:
- 25×25 میلیمتر
- 25×40 میلیمتر
- 40×40 میلیمتر
- 40×60 میلیمتر
- 60×60 میلیمتر
- 60×80 میلیمتر
- 80×80 میلیمتر
- 100×100 میلیمتر
عدد اول و دوم معمولاً نشاندهنده عرض و ارتفاع داکت هستند، اما بهتر است هنگام خرید، نقشه ابعادی سازنده بررسی شود.
انتخاب ظرفیت مناسب داکت
داکت نباید بهطور کامل با سیم پر شود. باقیماندن فضای خالی برای موارد زیر ضروری است:
- گردش بهتر هوا
- جلوگیری از فشار روی سیمها
- امکان اضافهکردن سیم در آینده
- جلوگیری از بازشدن درپوش داکت
در طراحی عملی، بهتر است حدود ۳۰ تا ۴۰ درصد ظرفیت داخلی داکت خالی باقی بماند.
تفکیک سیمها در داکت
یکی از مهمترین اصول تابلو برق، جداسازی مسیرهای مختلف سیمکشی است.
سیمهای زیر بهتر است در داکتهای جداگانه عبور داده شوند:
- کابلهای قدرت موتور و ورودی برق
- سیمهای فرمان ۲۴ ولت
- کابلهای انکودر
- کابلهای شبکه صنعتی
- سیمهای سنسورها
- خروجی درایو و اینورتر
- کابلهای ارتباطی مانند EtherCAT، Modbus و Ethernet
عبور کابل انکودر یا سیگنالهای ضعیف در کنار کابل خروجی اینورتر میتواند باعث ایجاد نویز، خطای موقعیت، قطع ارتباط و عملکرد ناپایدار تجهیزات شود. در تابلو دستگاههای CNC معمولاً داکتهای قدرت و فرمان باید جدا باشند و در صورت اجبار به تقاطع، کابلها با زاویه نزدیک به ۹۰ درجه از یکدیگر عبور کنند.
ریل تابلو برق چیست؟
ریل تابلو برق یک پروفیل فلزی استاندارد است که تجهیزات الکتریکی روی آن نصب میشوند. این ریل معمولاً با نامهای زیر شناخته میشود:
- DIN Rail
- ریل مینیاتوری
- ریل تابلویی
- ریل تجهیزات برق
ریل روی صفحه مونتاژ تابلو پیچ میشود و تجهیزات دارای پایه ریلی با مکانیزم فنری یا گیرهای روی آن قرار میگیرند.
استفاده از ریل باعث میشود تجهیزات بدون نیاز به سوراخکاری جداگانه، با سرعت و نظم بیشتری نصب یا تعویض شوند.
استاندارد ریل DIN
DIN مخفف عبارت Deutsches Institut für Normung و بهمعنای مؤسسه استاندارد آلمان است.
ابعاد و شکل بسیاری از ریلهای نصب تجهیزات صنعتی بر اساس استاندارد IEC/EN 60715 تعیین میشود. متداولترین ریل مورد استفاده در تابلو برق، ریل ۳۵ میلیمتری نوع Top Hat است.
انواع ریل تابلو برق
ریل امگا (Top Hat)
ریل امگا متداولترین ریل مورد استفاده در تابلوهای برق است. شکل مقطع آن شبیه کلاه یا حرف یونانی امگا است.
این ریل معمولاً با عرض ۳۵ میلیمتر تولید میشود و تجهیزاتی مانند موارد زیر روی آن نصب میشوند:
- کلید مینیاتوری
- کنتاکتور
- رله
- ترمینال ریلی
- منبع تغذیه
- کنترل فاز
- تایمر
- PLC
- ماژولهای ورودی و خروجی
- تجهیزات شبکه صنعتی
ریل امگا در ضخامتها و ارتفاعهای مختلف تولید میشود. برای تجهیزات سنگینتر باید از ریل ضخیمتر استفاده شود.
ریل G شکل
ریل G دارای لبههای نامتقارن و مقاومت مکانیکی نسبتاً بالایی است. این نوع ریل در برخی تجهیزات سنگین صنعتی و ترمینالهای خاص استفاده میشود.
ریل G نسبت به ریل امگا کاربرد عمومی کمتری دارد.
ریل C شکل
ریل C بیشتر برای نصب ترمینالها، بستهای کابل و بعضی تجهیزات خاص استفاده میشود. شکل این ریل مانند کانال C است و در تابلوهای قدیمی یا کاربردهای ویژه مشاهده میشود.
ریل سوراخدار
ریل سوراخدار دارای سوراخها یا شیارهای آماده است و نصب آن روی صفحه تابلو آسانتر انجام میشود.
مزایا:
- نصب سریع
- امکان تنظیم محل پیچ
- کاهش نیاز به سوراخکاری ریل
معایب:
- مقاومت مکانیکی کمی کمتر از مدل بدون سوراخ
- احتمال تغییر شکل در تجهیزات سنگین
ریل بدون سوراخ
ریل بدون سوراخ دارای سطح یکپارچه است و استحکام بیشتری دارد. برای نصب آن باید ریل در محل مناسب سوراخ شود یا از بستهای مخصوص استفاده شود.
جنس و پوشش ریل
ریلهای تابلو برق معمولاً از فولاد گالوانیزه ساخته میشوند. پوشش گالوانیزه از زنگزدگی و خوردگی ریل جلوگیری میکند.
انواع جنس ریل عبارتاند از:
- فولاد گالوانیزه
- فولاد با پوشش روی
- آلومینیوم
- استیل ضدزنگ
ریل آلومینیومی سبک است و در محیطهای معمولی کاربرد دارد، اما مقاومت مکانیکی آن از فولاد کمتر است.
ریل استیل برای محیطهای مرطوب، صنایع غذایی، صنایع دارویی، پتروشیمی و محیطهای خورنده مناسبتر است.

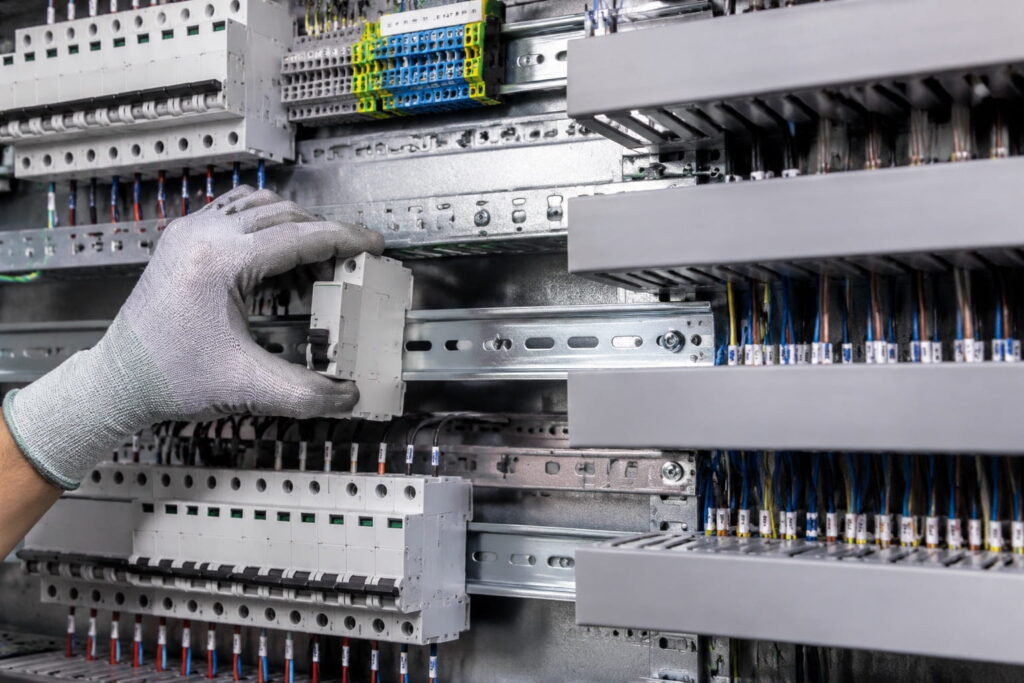

نحوه نصب تجهیزات روی ریل
بیشتر تجهیزات ریلی دارای یک لبه ثابت و یک گیره فنری هستند.
برای نصب تجهیز:
- لبه بالایی تجهیز روی قسمت بالای ریل قرار میگیرد؛
- قسمت پایین تجهیز به سمت ریل فشار داده میشود؛
- گیره فنری روی لبه پایین ریل قفل میشود؛
- برای بازکردن تجهیز، گیره پایین با پیچگوشتی آزاد میشود.
برای جلوگیری از حرکت تجهیزات در طول ریل، باید در ابتدا و انتهای تجهیزات از بست انتهایی یا End Clamp استفاده شود.
در ردیف ترمینالها، استفاده از بست انتهایی اهمیت بیشتری دارد؛ زیرا هنگام سفتکردن سیمها، ترمینالها ممکن است روی ریل حرکت کنند.
نحوه انتخاب داکت مناسب
هنگام انتخاب داکت باید موارد زیر بررسی شوند:
حجم سیمها عرض و ارتفاع داکت باید بر اساس تعداد سیمها، سطح مقطع سیم و امکان توسعه آینده انتخاب شود.
فاصله بین تجهیزات داکت نباید آنقدر بزرگ باشد که فضای نصب تجهیزات را محدود کند و نباید آنقدر کوچک باشد که سیمها تحت فشار قرار گیرند.
نوع سیمها برای کابلهای قدرت، کابلهای فرمان، انکودر و شبکه بهتر است مسیرهای جداگانه در نظر گرفته شود.
دمای داخل تابلو در تابلوهای دارای اینورتر، سروودرایو، مقاومت ترمز یا منبع تغذیه توان بالا، دمای داخل تابلو ممکن است افزایش یابد. داکت باید تحمل حرارتی مناسبی داشته باشد.
کیفیت درپوش و زبانهها درپوش داکت باید بدون اعمال نیروی زیاد بسته شود و در اثر لرزش باز نشود. زبانههای داکت نیز نباید هنگام خمشدن یا عبور سیم بشکنند.
نحوه انتخاب ریل مناسب
در انتخاب ریل موارد زیر اهمیت دارند:
- وزن تجهیزات نصبشده
- عرض و نوع پایه ریلی تجهیزات
- ضخامت ریل
- جنس و پوشش ضدخوردگی
- طول ردیف تجهیزات
- میزان لرزش دستگاه
- شرایط محیطی تابلو
- وجود سوراخهای مناسب برای نصب
برای سروودرایو، اینورتر و تجهیزات سنگین معمولاً نصب مستقیم روی صفحه تابلو توصیه میشود؛ مگر اینکه سازنده تجهیز، نصب روی DIN Rail را تأیید کرده باشد.
نکات مهم در نصب داکت و ریل
رعایت فاصله مناسب بین داکت و تجهیزات باید فاصله کافی برای خمشدن سیم، نصب سرسیم و دسترسی پیچگوشتی وجود داشته باشد. اگر داکت بیش از حد به ترمینال تجهیز نزدیک باشد، سیمها با شعاع خم نامناسب وارد ترمینال میشوند و تعمیرات دشوار خواهد شد.
برش اصولی داکت داکت باید با ابزار مناسب مانند قیچی داکتبر، اره ظریف یا دستگاه برش مخصوص بریده شود. لبههای برش باید صاف شده و پلیسهها حذف شوند. لبه تیز میتواند به عایق سیم آسیب برساند.
برش اصولی ریل ریل باید بهصورت عمود و صاف برش داده شود. پس از برش، لبههای تیز با سوهان یا ابزار پلیسهگیر اصلاح شوند.
اتصال مناسب ریل به بدنه ریل باید با تعداد پیچ کافی روی صفحه مونتاژ نصب شود. فاصله زیاد بین پیچها میتواند باعث خمشدن یا لرزش ریل شود. در ردیفهای طولانی یا در محل نصب تجهیزات سنگین، تعداد نقاط اتصال باید افزایش یابد.
اتصال ارت در برخی تابلوها ریل DIN به صفحه فلزی تابلو و سیستم ارت متصل میشود. بااینحال نباید بدون بررسی طراحی تجهیز، از ریل بهعنوان تنها مسیر ارت حفاظتی استفاده کرد. برای تجهیزات حساس و بدنههای فلزی باید اتصال ارت مستقل و مطمئن در نظر گرفته شود.
لیبلگذاری داکت و ریل، سیمها و تجهیزات باید بر اساس نقشه تابلو شمارهگذاری شوند. لیبلگذاری مناسب باعث کاهش زمان عیبیابی و جلوگیری از اشتباه در تعمیرات میشود.
کاربرد داکت و ریل در تابلو CNC
در تابلو برق دستگاه CNC، داکت و ریل نقش مهمی در کاهش نویز و افزایش قابلیت اطمینان سیستم دارند.
تجهیزاتی مانند موارد زیر معمولاً روی ریل نصب میشوند:
- کلیدهای مینیاتوری
- رلههای واسط
- ترمینالهای ورودی و خروجی
- منبع تغذیه ۲۴ ولت
- کنترل فاز
- فیوزهای ریلی
- ماژولهای PLC
- ماژولهای شبکه
- رله ایمنی
- مبدلهای سیگنال
کابلهای موتور، خروجی سروودرایو و اینورتر باید از کابلهای انکودر، شبکه و سنسورها جدا شوند. شیلد کابلها نیز باید مطابق دستورالعمل سازنده و اصول EMC متصل شود.
استفاده از داکت مشترک برای تمام کابلها، یکی از دلایل رایج ایجاد نویز در دستگاههای CNC است.
برندهای معتبر داکت و ریل
برندهای شناختهشده جهانی در زمینه تجهیزات تابلو برق و متعلقات داکت و ریل عبارتاند از:
- Schneider Electric
- Phoenix Contact
- Weidmüller
- ABB
- Siemens
- Legrand
- Hager
- OBO Bettermann
- Panduit
- HellermannTyton
- WAGO
- Rittal
مزایای استفاده صحیح از داکت و ریل
- افزایش نظم و زیبایی تابلو
- کاهش زمان مونتاژ
- افزایش سرعت تعمیر و عیبیابی
- کاهش احتمال خطای سیمکشی
- امکان تعویض سریع تجهیزات
- محافظت بهتر از سیمها
- افزایش ایمنی تابلو
- امکان توسعه آسان سیستم
- کاهش نویز در صورت جداسازی صحیح کابلها
- کاهش فشار مکانیکی روی ترمینال تجهیزات
معایب و محدودیتهای داکت و ریل
- اشغال بخشی از فضای مفید تابلو
- افزایش هزینه اولیه مونتاژ
- نیاز به طراحی دقیق قبل از سیمکشی
- محدودشدن ظرفیت در صورت انتخاب داکت کوچک
- احتمال شکستگی زبانههای داکت بیکیفیت
- احتمال خمشدن ریل نازک در اثر وزن تجهیزات
- ایجاد مشکلات نویزی در صورت عبور کابلهای نامناسب از داکت مشترک
اشتباهات رایج در انتخاب و نصب داکت و ریل
- انتخاب داکت کوچک و پرکردن کامل آن
- عبور کابل قدرت و انکودر از یک داکت
- نصب داکت بسیار نزدیک به ترمینال تجهیزات
- استفاده از داکت ساختهشده از PVC بیکیفیت
- برش داکت با لبههای تیز و پلیسهدار
- نصب ریل با تعداد پیچ کم
- استفاده از ریل نازک برای تجهیزات سنگین
- نصب ترمینالها بدون بست انتهایی
- باقیگذاشتن سیمهای اضافی و حلقهشده داخل داکت
- عدم پیشبینی فضای توسعه آینده
- قراردادن کابل خروجی اینورتر در کنار کابلهای شبکه
- استفاده از ریل بهعنوان مسیر اصلی ارت بدون اتصال حفاظتی مستقل
- قراردادن تعداد زیادی سیم زیر یک ترمینال
- نداشتن شماره سیم و لیبل تجهیزات
جمعبندی
داکت و ریل از اجزای ساده اما بسیار تأثیرگذار در کیفیت ساخت تابلو برق هستند. داکت وظیفه هدایت، تفکیک و محافظت از سیمها را بر عهده دارد و ریل، پایه استاندارد نصب تجهیزات الکتریکی و کنترلی است.
برای دستیابی به یک تابلو ایمن و حرفهای باید ابعاد داکت بر اساس تعداد سیمها و ظرفیت توسعه آینده انتخاب شود، کابلهای قدرت و سیگنال از یکدیگر جدا باشند و ریل متناسب با وزن و نوع تجهیزات در نظر گرفته شود.
استفاده از داکت و ریل باکیفیت، رعایت فاصلههای مناسب، حذف لبههای تیز، نصب بست انتهایی و شمارهگذاری سیمها، علاوه بر زیبایی تابلو، زمان تعمیرات را کاهش داده و قابلیت اطمینان تجهیزات صنعتی و دستگاههای CNC را افزایش میدهد.
