المان های حفاظتی در تابلو برق مجموعه‌ای از تجهیزاتی هستند که تابلو، تجهیزات و مهم‌تر از همه انسان را در برابر اتصال‌کوتاه و اضافه‌جریان، اضافه‌بار موتور، نشتی جریان و برق‌گرفتگی، اضافه‌ولتاژ و صاعقه، نویز، افت و افزایش ولتاژ، داغی و آتش‌سوزی داخل تابلو محافظت می‌کنند. شناخت درست هر المان و انتخاب متناسب آن با نوع بار و شرایط شبکه، همان چیزی است که مرز بین یک تابلوی مطمئن و یک تابلوی پرحادثه را مشخص می‌کند.
فهرست مطالب
- 1. حفاظت در برابر اتصال‌کوتاه و اضافه‌جریان
- 2. حفاظت اختصاصی موتور
- 3. حفاظت نشتی جریان و برق‌گرفتگی
- 4. حفاظت اضافه‌ولتاژ، صاعقه و نویز
- 5. حفاظت ولتاژ و تغذیه کنترل
- 6. حفاظت دمایی و آتش‌سوزی داخل تابلو
- 7. حفاظت زمین و ارت
- 8. اینترلاک‌ها و حفاظت‌های ایمنی (Safety)
۱. حفاظت در برابر اتصال‌کوتاه و اضافه‌جریان (Short Circuit / Overcurrent)
فیوزها (Fuse) چی هستند؟
- یک المان فداکار: وقتی جریان از حد طراحی بالاتر رود، خودش قطع می‌شود.
- مزیت‌ها: سریع، ارزان، قابل اعتماد.
- عیب‌ها: بعد از عمل کردن باید تعویض شود.
- انواع رایج:
- gG/gL (عمومی برای کابل و مصرف‌کننده‌های عمومی)
- aM (برای موتور؛ اتصال‌کوتاه را خوب می‌زند ولی اضافه‌بار را نه، پس معمولاً کنار رله حرارتی استفاده می‌شود)
- کندکار/تندکار (برای بارهای با جریان هجومی مثل ترانس/منبع تغذیه)
کلید مینیاتوری (MCB)
- کار: حفاظت ترکیبی حرارتی (اضافه‌بار) + مغناطیسی (اتصال‌کوتاه).
- تیپ‌ها (منحنی قطع):
- B: بارهای سبک/روشنایی
- C: عمومی و موتوری سبک (پرکاربرد در تابلوهای صنعتی سبک)
- D: بار با جریان هجومی خیلی بالا (ترانس‌ها/موتورهای سنگین)
- نکته مهم انتخاب: توان قطع (مثلاً 6kA/10kA…) باید با سطح اتصال‌کوتاه شبکه سازگار باشد.
کلید اتوماتیک (MCCB) و کلید هوایی (ACB)
- کجا می‌آیند؟ جایی که جریان‌ها بالاتر، توان قطع بیشتر، و تنظیمات دقیق‌تر لازم است.
- ویژگی‌های مهم: تنظیم جریان حرارتی، تنظیم اتصال‌کوتاه، گاهی حفاظت زمین، و امکان نصب یونیت‌های حفاظتی پیشرفته.
۲. حفاظت اختصاصی موتور (Motor Protection)
کلید حرارتی / راه‌انداز موتور (MPCB)
- کار: حفاظت موتور در برابر اضافه‌بار، گیرپاژ، قطع فاز (در مدل‌های بهتر) و اتصال‌کوتاه (تا حدی).
- مزیت: تنظیم‌پذیر بر اساس جریان نامی موتور، ساده و صنعتی.
رله حرارتی (Overload Relay)
- کار: حفاظت اضافه‌بار موتور (معمولاً کنار کنتاکتور).
- کجا ضروری است؟ وقتی فیوز aM استفاده می‌کنی، چون aM اضافه‌بار را پوشش کامل نمی‌دهد.
رله کنترل فاز (Phase Sequence/Failure Relay)
- کار: تشخیص قطع فاز، جابجایی فاز، عدم‌تعادل ولتاژ و گاهی افت/افزایش ولتاژ.
- چرا مهم؟ خیلی از سوختن‌های موتور دقیقاً از همین‌جا شروع می‌شود: یک فاز شل، یک ترمینال داغ، یک موتور بخت‌برگشته.
۳. حفاظت نشتی جریان و برق‌گرفتگی (Earth Leakage / Shock)
کلید محافظ جان (RCD/RCCB) و RCBO
- RCCB/RCD: فقط نشتی جریان را می‌بیند (اضافه‌بار/اتصال‌کوتاه را نه).
- RCBO: ترکیب RCD + MCB؛ هم نشتی هم اضافه‌جریان.
- حساسیت‌های رایج:
- 30mA: حفاظت جان (معمولاً برای مدارهای پریز/مصرف‌کننده‌های عمومی)
- 100/300mA: بیشتر برای حفاظت در برابر آتش‌سوزی و نشتی‌های بزرگ‌تر (بسته به طراحی)

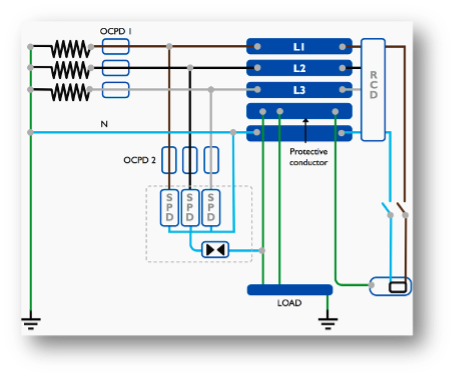

شماتیک استفاده همزمان SPD و RCD نشان می‌دهد SPD کجا نسبت به RCD و OCPDها قرار می‌گیرد و مسیر PE چگونه در حفاظت نقش دارد.
شماتیک استفاده همزمان SPD و RCD و جایگاه مسیر PE
- نکته صنعتی مهم: در تابلوهای صنعتی با درایو/اینورتر و نویز، انتخاب نوع (Type A / Type B / …) مهم می‌شود تا خطاهای بی‌مورد یا خطر عدم‌قطع رخ ندهد.
۴. حفاظت اضافه‌ولتاژ، صاعقه و نویز (Surge / Transient / EMI)
سرج ارستر (SPD — Surge Protective Device)
- کار: ضربه‌های ولتاژی لحظه‌ای (صاعقه غیرمستقیم، کلیدزنی بارهای بزرگ) را جذب و تخلیه می‌کند.
- تیپ‌ها:
- Type 1: ورودی اصلی ساختمان/تابلو اصلی (مقابله با موج صاعقه)
- Type 2: تابلوهای توزیع (پرکاربردترین)
- Type 3: نزدیک تجهیزات حساس (کنار PLC/الکترونیک)
- نکته اجرایی: سیم‌کشی SPD باید کوتاه و اصولی باشد و ارت مناسب داشته باشد؛ وگرنه مثل کمربند ایمنیِ بسته‌نشده است.
فیلتر EMC/EMI و راکتور/چوک
- کار: کاهش نویز و تداخل الکترومغناطیسی (خیلی مهم در تابلوهای CNC، اینورتر، سروو).
- نتیجه عملی: خطاهای عجیب PLC، ریست شدن تجهیزات، نویز روی سنسورها کمتر می‌شود.
۵. حفاظت ولتاژ و تغذیه کنترل (Control Power Protection)
منبع تغذیه سوئیچینگ + حفاظت‌هایش
- در بخش کنترل (24VDC)، معمولاً از فیوز DC یا MCB DC برای شاخه‌ها استفاده می‌شود.
- دیود هرزگرد (Flyback Diode) روی بوبین کنتاکتور/شیر برقی DC برای حفاظت خروجی و کاهش نویز حیاتی است.
رله کنترل ولتاژ (Over/Under Voltage Relay)
- کار: افت ولتاژ شدید یا افزایش غیرمجاز را تشخیص می‌دهد و فرمان قطع می‌دهد (برای حفاظت تجهیزات حساس).
۶. حفاظت دمایی و آتش‌سوزی داخل تابلو
ترموستات + فن/هیتر تابلو
- کار: جلوگیری از داغ شدن یا رطوبت/میعان داخل تابلو.
- هیتر تابلو: در محیط‌های سرد/مرطوب، برای جلوگیری از شبنم و زنگ‌زدگی و اتصال‌های ریز.
سنسور دما/رله حرارتی برای تجهیزات خاص
- برای ترانس، رکتیفایر، درایوها و… گاهی سنسور دما و آلارم لازم است.
۷. حفاظت زمین و ارت (Earthing & Grounding)
این یکی قطعه نیست، ولی ستون فقرات حفاظت است.
- ارت حفاظتی (PE) درست = عملکرد صحیح RCD و SPD و کاهش خطر برق‌گرفتگی.
- اتصالات ارت باید مکانیکی محکم، سطح تماس خوب، و مسیر کوتاه داشته باشند.
۸. اینترلاک‌ها و حفاظت‌های ایمنی (Safety)
بسته به کاربرد (مثلاً ماشین‌آلات، CNC، پلاسما) این بخش خیلی جدی می‌شود:
- E-Stop (شستی اضطراری) با مدار ایمنی درست
- Safety Relay / Safety PLC
- کلید درب تابلو (Door Interlock Switch) برای جلوگیری از دسترسی هنگام برق‌دار بودن
- کنتاکتور ایمنی و مانیتورینگ کنتاکت‌ها
جمع‌بندی
در مجموع، المان های حفاظتی در تابلو برق یک زنجیره به‌هم‌پیوسته‌اند: حفاظت اضافه‌جریان با فیوز و MCB/MCCB، حفاظت اختصاصی موتور با MPCB، رله حرارتی و رله کنترل فاز، حفاظت جان با RCD/RCBO، مهار اضافه‌ولتاژ و نویز با SPD و فیلتر EMC، حفاظت تغذیه کنترل، کنترل دما و رطوبت داخل تابلو، ارتینگ درست و در نهایت اینترلاک‌ها و مدارهای ایمنی. انتخاب درست و هماهنگ همین المان‌ها است که ایمنی، پایداری عملکرد و طول عمر تجهیزات را تضمین می‌کند.
