مقدمه
انتخاب مناسب بین خط کش یا پتانسیومتر از این‌جا شروع می‌شود که اول مشخص شود شما این سنسور را — خط‌کش (Linear Encoder / Linear Scale) یا پتانسیومتر (Potentiometer) — برای چه کاری می‌خواهید: فیدبک دقیق موقعیت محورهای CNC، اندازه‌گیری جابجایی ساده، یا کنترل دستی/تنظیمات. در کاربردهای CNC و اتوماسیون، این دو از نظر دقت، پایداری، طول عمر و نوع خروجی عملاً در دو کلاس متفاوت هستند.
فهرست مطالب
- 1. تعریف و ماهیت عملکرد
- 2. مقایسه مستقیم برای انتخاب سریع
- 3. نتیجه عملی برای CNC؛ کدام «مناسب‌تر» است؟
- 4. مهم‌ترین شرط: کنترلر شما چه ورودی‌ای می‌پذیرد؟
- 5. سناریوهای پیشنهادی انتخاب
- 6. نکته مهم برای CNC؛ خط‌کش همیشه هم ضروری نیست
- 7. جمع‌بندی تصمیم
۱. تعریف و ماهیت عملکرد
خط‌کش (Linear Encoder)
- سنسور اندازه‌گیری مستقیم موقعیت خطی.
- خروجی رایج:
- Incremental (A/B/Z Quadrature)
- Absolute (SSI، BiSS، EnDat و…) بسته به برند/مدل
- ذاتاً برای دقت و تکرارپذیری بالا طراحی شده و در ماشین‌ابزار استاندارد است.
پتانسیومتر
- یک مقاومت متغیر با وایپر مکانیکی (لغزنده) که با جابجایی، ولتاژ/مقاومت تغییر می‌کند.
- خروجی رایج: آنالوگ مثلاً 0–10V یا 0–5V، یا تغییر مقاومت.
- بیشتر برای اندازه‌گیری‌های ساده و کم‌دقت یا کنترل‌های دستی استفاده می‌شود.

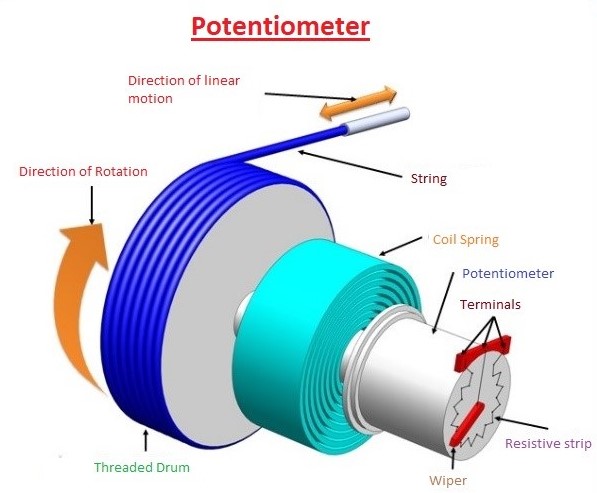

شماتیک/تصویر آموزشی از مکانیزم پتانسیومتر به‌عنوان سنسور موقعیت
۲. مقایسه مستقیم برای انتخاب سریع
دقت و رزولوشن
- خط‌کش: رزولوشن میکرونی یا حتی زیر میکرون (بسته به مدل)؛ مناسب ماشین‌کاری دقیق.
- پتانسیومتر: رزولوشن مؤثر محدود به نویز، کیفیت وایپر و ADC؛ معمولاً برای دقت‌های بالا مناسب نیست.
تکرارپذیری و پایداری بلندمدت
- خط‌کش: بسیار خوب؛ رانش کمتر؛ مناسب تولید و کار مداوم.
- پتانسیومتر: با سایش وایپر، گردوغبار، اکسیداسیون و لرزش، دچار پرش سیگنال و تغییر رفتار می‌شود.
طول عمر و قابلیت اطمینان
- خط‌کش: بدون تماس مکانیکی (در بسیاری از فناوری‌ها) یا تماس بسیار کنترل‌شده؛ عمر بالا.
- پتانسیومتر: قطعه تماسی است؛ عمر چرخه‌ای محدود و حساس به لرزش و آلودگی.
حساسیت به محیط صنعتی
- خط‌کش: مدل‌های صنعتی با آب‌بندی و استانداردهای حفاظتی موجود است؛ در برابر گردوغبار/کولانت گزینه‌های مقاوم دارد.
- پتانسیومتر: نسبت به گردوغبار، رطوبت، روغن و لرزش حساس‌تر؛ احتمال نویز و خرابی بیشتر.
پاسخ‌گویی و نویز
- خط‌کش: خروجی دیجیتال (در بیشتر موارد)؛ مقاوم‌تر به نویز و افت کیفیت کمتر با کابل‌کشی درست.
- پتانسیومتر: خروجی آنالوگ؛ به نویز الکتریکی، زمین، شیلدینگ و کیفیت ADC حساس‌تر.
هزینه و پیچیدگی نصب
- خط‌کش: هزینه بالاتر + نصب دقیق‌تر (هم‌راستایی، فاصله هد، محافظ مکانیکی).
- پتانسیومتر: ارزان‌تر + نصب ساده‌تر (به‌خصوص برای کورس‌های کوتاه یا مکانیزم‌های ساده).
۳. نتیجه عملی برای CNC؛ کدام «مناسب‌تر» است؟
اگر هدف شما فیدبک موقعیت محور CNC (X/Y/Z) و دقت واقعی است
تقریباً همیشه خط‌کش مناسب‌تر است، چون:
- موقعیت را مستقیم روی محور می‌سنجد (اثر لقی بال‌اسکرو/خطاهای گام، انعطاف، بکلش و… را کمتر وارد اندازه‌گیری می‌کند).
- برای دقت، تکرارپذیری و کنترل حلقه‌بسته استانداردتر است.
- در ماشین‌ابزارها استفاده از خط‌کش برای افزایش Accuracy — نه فقط Repeatability — رایج است.
اگر هدف شما اندازه‌گیری جابجایی ساده، کم‌هزینه و غیرحساس است
پتانسیومتر می‌تواند انتخاب قابل قبول باشد، مثلاً:
- اندازه‌گیری موقعیت یک مکانیزم ساده (در حد میلی‌متری)
- کاربردهای غیرماشین‌کاری (مثلاً موقعیت یک بازوی مکانیکی، دریچه، یا مکانیزم با سرعت/دقت پایین)
- جایی که هزینه بسیار مهم است و خرابی احتمالی قابل پذیرش است
۴. مهم‌ترین شرط: کنترلر شما چه ورودی‌ای می‌پذیرد؟
قبل از هر انتخاب، این را چک کنید:
ورودی‌های خط‌کش
- A/B/Z (TTL/HTL) یا پروتکل‌های Absolute (SSI/BiSS/…)
- نیاز به ورودی انکودر یا ماژول مخصوص در CNC/سروودرایو
ورودی‌های پتانسیومتر
- ورودی آنالوگ (0–10V/0–5V) یا ورودی مقاومت — کمتر رایج در کنترلرهای CNC
- نیاز به ADC با کیفیت، فیلتر نرم‌افزاری، و طراحی خوب زمین/شیلد
اگر کنترلر شما فقط انکودر می‌پذیرد، پتانسیومتر عملاً گزینه مناسبی نیست (مگر با مبدل و پیچیدگی اضافه). اگر فقط آنالوگ دارید، خط‌کش دیجیتال هم ممکن است نیاز به واسط داشته باشد.
کیت DRO به‌همراه ۳ عدد خط‌کش شیشه‌ای (Glass Scale) برای محورهای X/Y/Z
۵. سناریوهای پیشنهادی انتخاب
خط‌کش را انتخاب کنید اگر:
- دقت هدف شما زیر 0.05mm است (و مخصوصاً میکرونی می‌خواهید)
- دستگاه کار مداوم و تولیدی دارد
- محیط صنعتی با لرزش/گردوغبار دارید و پایداری مهم است
- می‌خواهید خطاهای بال‌اسکرو/گام/حرارت را کمتر در خروجی ببینید
- روی کیفیت سطح و تلرانس‌ها حساس هستید
پتانسیومتر را انتخاب کنید اگر:
- دقت در حد 0.2 تا 1 میلی‌متر (یا مشابه) کافی است
- کورس کوتاه/مکانیزم ساده دارید
- هزینه باید حداقل باشد
- امکان سرویس/تعویض دوره‌ای و پذیرش استهلاک دارید
- نویز الکتریکی و لرزش شدید ندارید (یا کنترل کرده‌اید)
۶. نکته مهم برای CNC؛ خط‌کش همیشه هم ضروری نیست
در بسیاری از CNCها، فیدبک اصلی از انکودر موتور (Rotary Encoder) گرفته می‌شود و بدون خط‌کش هم دستگاه خوب کار می‌کند؛ اما:
- انکودر موتور موقعیت موتور را می‌سنجد، نه دقیقاً موقعیت میز/محور.
- خط‌کش اضافه می‌شود وقتی Accuracy واقعی روی میز مهم شود (کمپانسیشن خطای بال‌اسکرو، تغییرات حرارتی، بار، بکلش، خمش).
۷. جمع‌بندی تصمیم
- برای محورهای CNC و دقت صنعتی: در اغلب پروژه‌ها خط‌کش انتخاب مناسب‌تر و استانداردتر است.
- برای اندازه‌گیری ساده و کم‌هزینه: پتانسیومتر فقط وقتی توصیه می‌شود که دقت بالا، دوام طولانی و نویز کم، اولویت اول نباشد.
