نویسنده: نیما راد | رادونیکس
فهرست مطالب
- کنترل بار چیست؟
- ساختار داخلی کنترل بار
- انواع کنترل بار
- کاربرد کنترل بار در دستگاه CNC
- مهمترین پارامترها هنگام انتخاب کنترل بار
- نحوه تنظیم کنترل بار
- مزایا و معایب کنترل بار
- برندهای معتبر کنترل بار
- نکات مهم نصب و استفاده
- جمعبندی
کنترل بار چیست؟ معرفی، ساختار، عملکرد و کاربرد آن در صنعت
کنترل بار یا Load Control Relay / Current Monitoring Relay یکی از تجهیزات حفاظتی و کنترلی در تابلوهای برق صنعتی است که وظیفه آن بررسی جریان مصرفی موتور یا بار الکتریکی و تشخیص شرایط غیرعادی مانند اضافهبار، کمباری، گیرکردن مکانیکی یا قطعشدن بار است. این تجهیز در سیستمهای صنعتی، موتورهای الکتریکی، پمپها، کمپرسورها، نوار نقالهها، فنها، ماشینآلات تولید و دستگاههای CNC کاربرد فراوانی دارد.
۱. کنترل بار چیست؟
هر موتور الکتریکی هنگام کار مقدار مشخصی جریان مصرف میکند. اگر بار مکانیکی واردشده به موتور افزایش یابد، معمولاً جریان مصرفی موتور نیز بالا میرود؛ برای نمونه:
| گیرکردن شفت ↓ افزایش بار مکانیکی ↓ افزایش جریان موتور ↓ تشخیص توسط کنترل بار ↓ صدور فرمان قطع یا Alarm |
در مقابل، کاهش غیرعادی جریان نیز میتواند نشانه وجود مشکل باشد؛ برای مثال در یک پمپ:
| خشک کار کردن پمپ ↓ کاهش بار موتور ↓ کاهش جریان مصرفی ↓ تشخیص Underload ↓ خاموششدن پمپ |
به همین دلیل این تجهیز میتواند شرایط زیر را بررسی کند:
- Overcurrent: اضافهجریان
- Overload: اضافهبار
- Undercurrent: کمجریانی
- Underload: کمباری
۲. ساختار داخلی کنترل بار
یک کنترل بار الکترونیکی معمولاً از بخشهای زیر تشکیل میشود:
مدار اندازهگیری جریان
این بخش جریان عبوری از موتور یا مصرفکننده را اندازهگیری میکند. اندازهگیری جریان ممکن است به روشهای مختلف انجام شود:
- اندازهگیری مستقیم
- استفاده از Current Transformer یا CT
- استفاده از سنسور جریان
مدار پردازش
سیگنال اندازهگیریشده را پردازش کرده و مقدار جریان واقعی را با مقادیر تنظیمشده مقایسه میکند.
مدار تنظیم حد جریان
اپراتور میتواند حد بالا و پایین جریان را تعیین کند؛ برای مثال:
| Minimum Current = 5 A Maximum Current = 12 A |
مدار Timer
برای جلوگیری از قطع اشتباه هنگام استارت موتور، از تأخیر زمانی استفاده میشود.
رله خروجی
در صورت تشخیص خطا، Relay Output تغییر وضعیت داده و میتواند:
- کنتاکتور را قطع کند
- Alarm فعال کند
- سیگنال Fault به PLC ارسال کند
LED یا Display
در مدلهای مختلف، وضعیتهایی مانند موارد زیر نمایش داده میشوند:
- Power
- Run
- Relay
- Overload
- Underload
- Fault
- Current Value
۳. نحوه عملکرد کنترل بار
فرض کنید یک موتور در حالت عادی حدود ۸ آمپر جریان مصرف میکند. این دستگاه به شکل زیر تنظیم میشود:
| Minimum Current = 5 A Maximum Current = 11 A |
در حالت طبیعی که رابطه 5A < I < 11A برقرار است، سیستم بدون خطا کار میکند.
اگر جریان مثلاً به ۱۳ آمپر برسد، دستگاه شرایط Overcurrent را تشخیص میدهد و اگر جریان به ۳ آمپر کاهش یابد، شرایط Undercurrent شناسایی میشود.
پس از سپریشدن زمان Delay، رله خروجی تغییر وضعیت داده و فرمان مناسب صادر میشود.
۴. چرا Start Delay مهم است؟
موتورهای الکتریکی هنگام راهاندازی معمولاً جریانی بیشتر از جریان نامی خود مصرف میکنند. به این جریان Starting Current یا Inrush Current گفته میشود و ممکن است چند برابر جریان نامی موتور باشد.
اگر این تجهیز این جریان را بلافاصله بهعنوان خطا شناسایی کند، موتور در زمان راهاندازی قطع خواهد شد. به همین دلیل در بسیاری از این دستگاهها پارامتری با نام Start Delay وجود دارد.
در مدت Start Delay، دستگاه افزایش جریان ناشی از استارت موتور را نادیده میگیرد.
۵. Trip Delay چیست؟
Trip Delay مدتزمانی است که باید جریان خارج از محدوده مجاز باقی بماند تا دستگاه فرمان قطع صادر کند؛ برای مثال:
| Maximum Current = 10 A Trip Delay = 3 Seconds |
اگر جریان تنها برای لحظهای به ۱۱ آمپر برسد، ممکن است هیچ قطعی رخ ندهد؛ اما اگر جریان بیش از ۳ ثانیه بالاتر از ۱۰ آمپر باقی بماند، دستگاه فرمان Trip صادر میکند. این قابلیت از قطعهای بیمورد جلوگیری میکند.
۶. Hysteresis چیست؟
Hysteresis یا هیسترزیس از قطع و وصل سریع Relay در نزدیکی مقدار تنظیمشده جلوگیری میکند.
برای مثال اگر نقطه Trip روی ۱۰ آمپر تنظیم شده باشد، ممکن است Relay پس از کاهش جریان تا ۹ آمپر دوباره اجازه وصل بدهد. این اختلاف باعث پایدارتر شدن عملکرد سیستم میشود.
۷. انواع کنترل بار
کنترل بارها از نظر نوع کاربرد و امکانات به چند گروه تقسیم میشوند.
کنترل بار تکفاز
برای تجهیزات تکفاز به کار میرود.
کاربردها: پمپ، فن، تجهیزات گرمایشی، موتورهای تکفاز و تجهیزات خانگی و صنعتی.
کنترل بار سهفاز
برای موتورهای سهفاز و تجهیزات صنعتی استفاده میشود.
کاربردها: موتور صنعتی، پمپ، کمپرسور، دستگاه CNC، نوار نقاله و خطوط تولید.
کنترل بار Overcurrent
تنها افزایش جریان را کنترل میکند.
کنترل بار Undercurrent
برای تشخیص کاهش جریان به کار میرود.

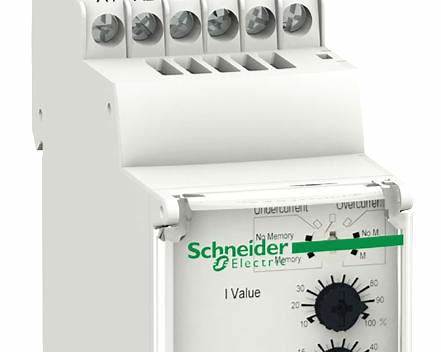

کنترل بار Overcurrent + Undercurrent
قابلیت کنترل همزمان حد بالا و پایین جریان را دارد.

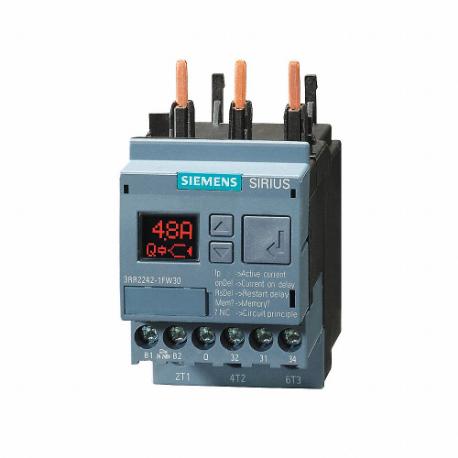

کنترل بار دیجیتال
دارای Display و تنظیمات دیجیتال است.
مزایا: نمایش مقدار جریان، تنظیم دقیق، امکانات بیشتر و خطای کمتر در تنظیم.
کنترل بار آنالوگ
تنظیمات آن معمولاً توسط ولوم یا پتانسیومتر انجام میشود و مزیت اصلی آن سادگی و قیمت کمتر است.
۸. کاربرد کنترل بار در موتور الکتریکی
این تجهیز میتواند بسیاری از مشکلات موتور و سیستم مکانیکی را از طریق تغییر جریان تشخیص دهد. مواردی مانند گیرکردن شفت، خرابی بلبرینگ، بار مکانیکی زیاد، گیرکردن گیربکس، فشار بیش از حد روی موتور، افزایش اصطکاک و قفلشدن مکانیزم معمولاً باعث افزایش جریان موتور میشوند.
در چنین شرایطی این دستگاه میتواند پیش از آسیب جدی به موتور، فرمان قطع صادر کند.
۹. تشخیص کمباری
یکی از قابلیتهای مهم کنترل بار، تشخیص کمباری یا Underload است. کاهش جریان همیشه به معنای شرایط مناسب نیست و در برخی ماشینآلات میتواند نشانه خرابی باشد.
مثال پمپ
| کاهش یا قطع آب ↓ کاهش بار پمپ ↓ کاهش جریان موتور ↓ تشخیص Underload |
مثال نوار نقاله
| پارگی تسمه ↓ کاهش بار موتور ↓ کاهش جریان ↓ تشخیص Fault |
مثال ماشین صنعتی
| شکستن یا جداشدن مکانیزم ↓ کاهش بار موتور ↓ کاهش جریان ↓ تشخیص وضعیت غیرعادی |
۱۰. کاربرد کنترل بار در دستگاه CNC
در دستگاههای CNC، این تجهیز میتواند در بخشهای مختلف به کار گرفته شود.
اسپیندل
افزایش بار اسپیندل میتواند ناشی از موارد زیر باشد:
- Feed Rate زیاد
- عمق برش زیاد
- کند شدن ابزار
- گیرکردن ابزار
- انتخاب نامناسب ابزار
- کاهش کیفیت برش
با مانیتور کردن جریان اسپیندل میتوان برخی از این شرایط را تشخیص داد.
پمپ خنککننده
کاهش جریان موتور پمپ میتواند در بعضی سیستمها نشانه کاهش بار، خشک کار کردن یا خرابی مکانیکی باشد.
سیستم Vacuum
در CNC Routerهای دارای میز وکیوم، این دستگاه میتواند وضعیت موتور یا پمپ Vacuum را بررسی کند.
نوار نقاله
در دستگاههای دارای Conveyor میتوان افزایش یا کاهش غیرعادی بار را تشخیص داد.
سیستمهای جانبی
مانند:
- پمپ روغنکاری
- فن
- کمپرسور
- مکنده
- پمپ خنککاری
۱۱. تفاوت کنترل بار و بیمتال
بیمتال و کنترل بار هر دو برای حفاظت موتور استفاده میشوند، اما عملکرد آنها متفاوت است.
بیمتال
بیمتال بر اساس اثر حرارتی جریان کار میکند.
مزایا: ساده، اقتصادی، دارای کاربرد گسترده و مناسب حفاظت اضافهبار.
معایب: دقت کمتر نسبت به مدلهای الکترونیکی، معمولاً فاقد تشخیص Underload و تنظیمات محدودتر.
کنترل بار
کنترل بار جریان موتور را بهصورت الکترونیکی اندازهگیری میکند.
مزایا: دقت بالاتر، تنظیم دقیق، تشخیص Overcurrent، تشخیص Undercurrent، Start Delay، Trip Delay، Hysteresis و قابلیت اتصال به PLC.
بنابراین این تجهیز لزوماً جایگزین کامل بیمتال نیست و نوع حفاظت باید بر اساس طراحی تابلو تعیین شود.
۱۲. تفاوت کنترل بار و کنترل فاز
کنترل فاز و کنترل بار دو تجهیز متفاوت هستند.
کنترل فاز
وظیفه کنترل وضعیت شبکه سهفاز را دارد؛ مانند قطع فاز، جابهجایی توالی فاز، عدم تقارن فاز، افزایش ولتاژ و کاهش ولتاژ.
کنترل بار
جریان مصرفی موتور یا تجهیز را کنترل میکند؛ مانند Overload، Underload، Overcurrent و Undercurrent.
در یک تابلو صنعتی ممکن است هر دو تجهیز همزمان استفاده شوند.
۱۳. آیا کنترل بار جای فیوز را میگیرد؟
خیر. این تجهیز معمولاً برای حفاظت در برابر اتصال کوتاه طراحی نشده است؛ بنابراین تجهیزاتی مانند موارد زیر همچنان لازم هستند:
- Fuse
- MCB
- MCCB
- MPCB
- Motor Protection Circuit Breaker
ساختار کلی یک سیستم میتواند به شکل زیر باشد:
| برق ورودی ↓ MCCB / Fuse ↓ Phase Monitoring Relay ↓ Contactor ↓ Load Monitoring / Motor Protection ↓ Motor |
۱۴. مهمترین پارامترها هنگام انتخاب کنترل بار
Current Range
محدوده اندازهگیری جریان باید با جریان موتور متناسب باشد؛ مثلاً:
| 1–5 A 5–10 A 5–50 A |
Supply Voltage
ولتاژ تغذیه دستگاه باید بررسی شود؛ مانند:
| 24V DC 24–240V AC/DC 230V AC |
Overcurrent Monitoring
وجود قابلیت تشخیص افزایش جریان.
Undercurrent Monitoring
وجود قابلیت تشخیص کاهش جریان.
Start Delay
زمان تأخیر هنگام استارت.
Trip Delay
زمان تأخیر در صدور فرمان Trip.
Hysteresis
برای جلوگیری از قطع و وصل سریع Relay.
Output Contact
تعداد و نوع کنتاکت خروجی باید بررسی شود؛ برای مثال:
| 1CO 2CO |
Measuring Method
در تجهیزات صنعتی دقیق، روش اندازهگیری مانند True RMS نیز میتواند اهمیت داشته باشد.
۱۵. انتخاب محدوده جریان مناسب
محدوده Current Range باید نزدیک به جریان واقعی موتور باشد. مثلاً اگر موتور دارای جریان نامی ۱۰ آمپر باشد، استفاده از کنترل باری با محدوده 0–100 A ممکن است دقت تنظیم مناسبی ایجاد نکند.
بهتر است محدوده دستگاه متناسب با جریان واقعی موتور انتخاب شود. برای موتورهای با جریان بالا میتوان از Current Transformer یا CT استفاده کرد.
۱۶. نحوه تنظیم کنترل بار
روش صحیح تنظیم کنترل بار این است که ابتدا جریان واقعی موتور در شرایط مختلف اندازهگیری شود؛ برای مثال:
| No Load = 5 A Normal Load = 8 A Maximum Normal Load = 10 A |
سپس با توجه به موارد زیر، حد پایین و بالا تنظیم شود:
- جریان نامی موتور
- نوع بار
- مدت زمان استارت
- شرایط کاری
- توصیه سازنده موتور و توصیه سازنده کنترل بار
استفاده از یک درصد ثابت برای تمام موتورها روش دقیقی نیست.
۱۷. اتصال کنترل بار به PLC
در سیستمهای اتوماسیون، خروجی Relay کنترل بار میتواند به ورودی Digital PLC متصل شود. ساختار به این صورت است:
| Load Control Relay ↓ PLC Digital Input ↓ PLC Program ↓ Alarm / Stop / Fault |
PLC میتواند در صورت وقوع خطا:
- Alarm نمایش دهد
- موتور را متوقف کند
- اسپیندل را Disable کند
- خطا را در HMI نمایش دهد
- Fault History ثبت کند
این روش در ماشینآلات صنعتی بسیار کاربردی است.
۱۸. مزایای کنترل بار
- حفاظت موتور در برابر اضافهبار
- تشخیص کاهش غیرعادی بار
- تشخیص گیرکردن مکانیکی
- امکان تشخیص Dry Run در برخی پمپها
- جلوگیری از آسیب جدی موتور
- افزایش عمر تجهیزات
- قابلیت تنظیم دقیق
- امکان ایجاد Alarm
- قابلیت اتصال به PLC
- قابلیت ثبت Fault
- امکان استفاده در سیستمهای Automation
- مناسب برای ماشینآلات صنعتی
۱۹. معایب کنترل بار
- قیمت بالاتر نسبت به بیمتال ساده
- نیاز به تنظیم دقیق
- امکان Trip اشتباه در صورت تنظیم نامناسب
- حساسیت به انتخاب محدوده جریان
- نیاز به تنظیم درست Delay
- عدم جایگزینی حفاظت اتصال کوتاه
- پیچیدگی بیشتر در ماشینآلات دارای بار متغیر
۲۰. برندهای معتبر کنترل بار
برخی برندهای شناختهشده در زمینه Current Monitoring Relay و Load Monitoring عبارتاند از:
- ABB
- Schneider Electric
- Siemens
- Omron
- Finder
۲۱. کاربردهای کنترل بار
این تجهیز در صنایع و تجهیزات مختلف استفاده میشود، از جمله:
- دستگاههای CNC
- پمپها
- کمپرسورها
- فنها
- نوار نقالهها
- خطوط تولید
- تجهیزات بستهبندی
- سیستمهای انتقال مواد
- ماشینآلات چوب
- دستگاههای تزریق پلاستیک
- سیستمهای Vacuum
- صنایع غذایی
- سیستمهای تهویه
- تجهیزات اتوماسیون
۲۲. نکات مهم نصب و استفاده
- محدوده جریان دستگاه باید صحیح انتخاب شود.
- سیمبندی باید مطابق نقشه سازنده انجام شود.
- Start Delay باید متناسب با زمان راهاندازی موتور تنظیم شود.
- Trip Delay نباید بیش از حد کم یا زیاد باشد.
- در جریانهای بالا از CT مناسب استفاده شود.
- کنترل بار نباید جایگزین حفاظت اتصال کوتاه شود.
- خروجی Relay میتواند در مسیر مدار فرمان کنتاکتور قرار گیرد.
- در سیستمهای PLC بهتر است Fault به PLC نیز منتقل شود.
- تنظیمات نهایی باید در شرایط واقعی ماشین آزمایش شوند.
جمعبندی
کنترل بار یکی از تجهیزات مهم در حفاظت و مانیتورینگ موتورهای الکتریکی و ماشینآلات صنعتی است. این تجهیز با اندازهگیری جریان مصرفی میتواند افزایش یا کاهش غیرعادی بار را تشخیص دهد و در صورت وقوع شرایط خطرناک، فرمان Alarm یا Trip صادر کند.
در دستگاههای CNC، پمپها، فنها، کمپرسورها، نوار نقالهها و سیستمهای اتوماسیون، این تجهیز میتواند علاوه بر حفاظت موتور، برای تشخیص برخی مشکلات مکانیکی نیز به کار رود.
در انتخاب کنترل بار باید به مواردی مانند Current Range، Overcurrent، Undercurrent، Start Delay، Trip Delay، Hysteresis، Output Relay و Supply Voltage توجه شود.
همچنین باید در نظر داشت که این تجهیز جایگزین Fuse، MCCB یا سایر تجهیزات حفاظت اتصال کوتاه نیست و باید بهعنوان بخشی از یک سیستم حفاظتی کامل استفاده شود.
