نویسنده: نیما راد
مقدمه
در بسیاری از خطوط تولید صنعتی، بهویژه زمانی که تیراژ بالا، دقت، تکرارپذیری و زمان سیکل کوتاه اهمیت زیادی دارد، استفاده از یک دستگاه CNC معمولی همیشه بهترین راهکار نیست. در بسیاری از قطعات صنعتی، یک قطعه باید مجموعهای از عملیات مختلف مانند سوراخکاری، قلاویزکاری، فرزکاری، تراشکاری، برقوکاری، پرداخت، هونینگ، کنترل ابعادی و حتی مونتاژ اولیه را پشت سر بگذارد.
اگر این عملیات روی چند دستگاه مستقل انجام شود، جابهجایی قطعه بین دستگاهها، نیاز به فیکسچرهای متعدد، افزایش خطای اپراتوری و افزایش زمان تولید اجتنابناپذیر خواهد بود. در چنین شرایطی ماشین ترانسفر بهعنوان یک راهکار تولیدی پیشرفته مطرح میشود.
ماشین ترانسفر یا Transfer Machine نوعی سیستم تولید چندایستگاهی است که در آن قطعه بهصورت خودکار از یک ایستگاه کاری به ایستگاه بعدی منتقل میشود و در هر ایستگاه یک یا چند عملیات ماشینکاری انجام میگیرد. در مدلهای پیشرفته، این سیستم میتواند شامل چند واحد CNC هماهنگ، چند اسپیندل، محورهای حرکتی مختلف، میز گردان، سیستم انتقال خطی، ربات صنعتی یا شاتل انتقال قطعه باشد.
در منابع صنعتی، ماشین ترانسفر بهعنوان سیستمی چندایستگاهی معرفی میشود که قطعه را بهصورت خودکار از یک مرحله ماشینکاری به مرحله بعد منتقل میکند و امکان انجام عملیات همزمان روی چند قطعه را فراهم میسازد.
فهرست مطالب
- مقدمه
- ماشین ترانسفر چیست؟
- هدف اصلی استفاده از ماشین ترانسفر
- اجزای اصلی ماشین ترانسفر
- انواع ماشین ترانسفر
- نحوه هماهنگی چند CNC در ماشین ترانسفر
- مزایای ماشین ترانسفر
- معایب و محدودیتهای ماشین ترانسفر
- نقش کنترلر CNC در ماشین ترانسفر
- جمعبندی
ماشین ترانسفر چیست؟
ماشین ترانسفر دستگاهی است که در آن چند عملیات تولیدی بهصورت پیوسته، هماهنگ و خودکار روی یک قطعه انجام میشود. قطعه خام وارد سیستم میشود و سپس توسط یک مکانیزم انتقال بین ایستگاههای مختلف جابهجا شده و در نهایت بهصورت نیمهکامل یا کاملاً ماشینکاریشده از دستگاه خارج میشود.
به بیان ساده، ماشین ترانسفر ترکیبی از چند واحد ماشینکاری است که بهجای کارکرد مستقل، در قالب یک خط تولید هماهنگ فعالیت میکنند.
در برخی طراحیها، چند دستگاه CNC مجزا توسط ربات صنعتی، کانوایر یا سیستم انتقال خطی به هم متصل میشوند. در طراحیهای فشردهتر، همه ایستگاهها در یک ماشین واحد قرار دارند و قطعه با میز گردان یا مکانیزم انتقال خطی بین ایستگاهها حرکت میکند.
در راهکارهای صنعتی، معمولاً دو ساختار اصلی برای ماشین ترانسفر تعریف میشود:
- چند دستگاه CNC که توسط سیستم انتقال به یکدیگر متصل شدهاند
- یک ماشین چندایستگاهی که ایستگاهها در آرایش خطی یا دایرهای قرار دارند
هدف اصلی استفاده از ماشین ترانسفر
هدف اصلی استفاده از ماشین ترانسفر کاهش زمان تولید هر قطعه و افزایش بهرهوری در تولید انبوه است.
در این سیستم، بهجای اینکه یک قطعه تمام عملیات را بهصورت متوالی روی یک دستگاه انجام دهد، چند قطعه بهصورت همزمان در ایستگاههای مختلف پردازش میشوند.
برای مثال:
- یک قطعه در ایستگاه اول سوراخکاری میشود
- قطعه دوم در ایستگاه بعدی قلاویزکاری میشود
- قطعه سوم در ایستگاه دیگر فرزکاری یا کنترل ابعادی انجام میدهد
در نتیجه خروجی خط تولید به مجموع زمان تمام عملیات وابسته نیست، بلکه بیشتر به کندترین ایستگاه یا Bottleneck Station وابسته خواهد بود. به همین دلیل در بسیاری از منابع صنعتی، ماشین ترانسفر بهعنوان یکی از مؤثرترین روشهای افزایش ظرفیت تولید معرفی میشود.
اجزای اصلی ماشین ترانسفر
یک ماشین ترانسفر معمولاً از چند بخش کلیدی تشکیل شده است که هماهنگی آنها باعث عملکرد صحیح خط تولید میشود.
۱. ایستگاههای ماشینکاری
هر ایستگاه بخشی از فرآیند تولید را انجام میدهد. برای مثال:
- ایستگاه بارگذاری قطعه خام
- ایستگاه سوراخکاری
- ایستگاه قلاویزکاری
- ایستگاه فرزکاری
- ایستگاه برقوکاری
- ایستگاه شستوشو یا بادگیری
- ایستگاه کنترل ابعادی
- ایستگاه تخلیه قطعه
در ماشین ترانسفر CNC هر ایستگاه ممکن است شامل محورهای CNC، اسپیندل مستقل، سرووموتور، ابزار دوار یا سنسورهای کنترل کیفیت باشد.
۲. سیستم انتقال قطعه
سیستم انتقال وظیفه جابهجایی قطعه بین ایستگاههای مختلف را بر عهده دارد. این انتقال میتواند با روشهای مختلفی انجام شود:
- میز گردان (Rotary Table)
- سیستم انتقال خطی (Linear Transfer)
- کانوایر زنجیری
- شاتل پنوماتیکی یا سروویی
- ربات صنعتی
- فیکسچرهای متحرک
در بسیاری از طراحیها، سیستم انتقال بهعنوان قلب ماشین ترانسفر شناخته میشود.
۳. فیکسچر و گیرهبندی
در ماشین ترانسفر فیکسچر اهمیت بسیار زیادی دارد، زیرا قطعه باید در هر ایستگاه با دقت بالا و بهصورت تکرارپذیر قرار بگیرد.
طراحی صحیح فیکسچر باید ویژگیهای زیر را داشته باشد:
- تکرارپذیری موقعیت قطعه
- سرعت بالای قفل و باز شدن گیره
- مقاومت در برابر نیروهای برشی
- امکان خروج براده
- امکان شستوشو یا بادگیری
- تشخیص حضور قطعه با سنسور
۴. کنترلر مرکزی و کنترلرهای CNC
در ماشین ترانسفر CNC یک کنترلر مرکزی وظیفه هماهنگی کل سیستم را بر عهده دارد. این کنترلر معمولاً با تجهیزات زیر در ارتباط است:
- PLC
- CNC
- سروودرایوها
- سنسورها
- سیستم ایمنی
- HMI
- ماژولهای I/O
در طراحیهای پیشرفته، هر ایستگاه میتواند کنترل CNC مستقل داشته باشد، اما همه آنها باید با یک سیستم مرکزی هماهنگ شوند.
۵. سیستم ایمنی
به دلیل وجود چند محور حرکتی و چند اسپیندل فعال، سیستم ایمنی در ماشین ترانسفر اهمیت بسیار زیادی دارد.
تجهیزات ایمنی معمول شامل موارد زیر است:
- درب ایمنی
- قفل ایمنی
- پرده نوری
- کلید توقف اضطراری
- مدار ایمنی دوکاناله
- کنترل فشار هوا
- تشخیص حضور قطعه
انواع ماشین ترانسفر
ماشین ترانسفر در چند ساختار مختلف طراحی و ساخته میشود که هرکدام برای نوع خاصی از تولید مناسب هستند.
ماشین ترانسفر خطی
در ماشین ترانسفر خطی ایستگاهها در امتداد یک خط قرار دارند و قطعه به ترتیب بین ایستگاهها منتقل میشود.
مزایا:
- مناسب برای قطعات بزرگتر
- امکان افزایش تعداد ایستگاهها
- دسترسی آسان برای سرویس و نگهداری
معایب:
- اشغال فضای بیشتر
- پیچیدگی سیستم انتقال
ماشین ترانسفر روتاری
در ماشین ترانسفر روتاری قطعات روی یک میز گردان نصب میشوند و با چرخش میز به ایستگاه بعدی منتقل میشوند.
مزایا:
- فضای اشغالی کمتر
- سیکل زمانی کوتاه
- مناسب برای تولید انبوه
معایب:
- محدودیت در ابعاد قطعه
- پیچیدگی طراحی فیکسچر گردان
ماشین ترانسفر چنداسپیندل
در این نوع ماشین ترانسفر چند اسپیندل همزمان روی یک قطعه یا چند قطعه کار میکنند.
مزایا:
- کاهش شدید زمان سیکل
- مناسب برای عملیات تکراری
- افزایش ظرفیت تولید
معایب:
- هزینه اولیه بالا
- نیاز به تنظیم دقیق ابزارها
ماشین ترانسفر ترکیبی CNC و مکانیکی
در برخی ماشینها، همه ایستگاهها CNC نیستند و بخشی از عملیات با مکانیزمهای مکانیکی یا پنوماتیکی انجام میشود.
این روش برای کاهش هزینه در تولید انبوه استفاده میشود.
سلول تولیدی متشکل از چند CNC مستقل
در برخی خطوط تولید، ماشین ترانسفر بهصورت یک ماشین واحد ساخته نمیشود. در این حالت چند دستگاه CNC مستقل توسط ربات، کانوایر یا سیستم انتقال به هم متصل میشوند.
این ساختار به سیستمهای Flexible Manufacturing Cell نزدیک است و انعطافپذیری بیشتری دارد.
نحوه هماهنگی چند CNC در ماشین ترانسفر
یکی از مهمترین بخشهای طراحی ماشین ترانسفر هماهنگی بین ایستگاههای مختلف است.
یک سیکل کاری معمول شامل مراحل زیر است:
- بررسی آماده بودن همه ایستگاهها
- قفل بودن قطعهها در فیکسچر
- فعال بودن شرایط ایمنی
- شروع عملیات در همه ایستگاهها
- اعلام پایان عملیات
- انتقال قطعه به ایستگاه بعدی
- شروع سیکل جدید
در این سیستم، کنترلر مرکزی باید وضعیت تمام ایستگاهها را کنترل کند.
نقش PLC در ماشین ترانسفر
PLC معمولاً مدیریت کلی ماشین ترانسفر را بر عهده دارد و وظایف زیر را انجام میدهد:
- کنترل سیکل اتوماتیک
- مدیریت سنسورها
- کنترل گیرهها
- مدیریت خطا
- کنترل ایمنی
- ارتباط با CNCها
مزایای ماشین ترانسفر
استفاده از ماشین ترانسفر مزایای مهمی در خطوط تولید ایجاد میکند.
افزایش سرعت تولید
چون چند عملیات بهصورت همزمان انجام میشود، خروجی تولید افزایش پیدا میکند.
کاهش نیروی انسانی
انتقال قطعه بهصورت خودکار انجام میشود و نیاز به اپراتور کمتر خواهد شد.
افزایش تکرارپذیری
قرارگیری قطعه در فیکسچرهای دقیق باعث افزایش کیفیت و یکنواختی تولید میشود.
کاهش خطای اپراتوری
خطاهایی مانند بستن اشتباه قطعه یا انتخاب برنامه اشتباه کاهش پیدا میکند.
مناسب برای تولید انبوه
ماشین ترانسفر در صنایعی مانند خودروسازی، تجهیزات هیدرولیک و قطعات دقیق کاربرد گسترده دارد.
معایب و محدودیتهای ماشین ترانسفر
با وجود مزایای زیاد، ماشین ترانسفر محدودیتهایی نیز دارد.
هزینه اولیه بالا
طراحی و ساخت چنین سیستمی معمولاً گرانتر از خرید چند CNC مستقل است.
انعطافپذیری کمتر
در برخی ماشینهای اختصاصی تغییر محصول دشوار خواهد بود.
حساسیت به توقف یک ایستگاه
خرابی یک ایستگاه میتواند کل خط تولید را متوقف کند.
پیچیدگی نگهداری
وجود چند محور، چند اسپیندل و سیستم انتقال باعث پیچیدهتر شدن تعمیر و نگهداری میشود.
نقش کنترلر CNC در ماشین ترانسفر
در ماشین ترانسفر کنترلر CNC فقط وظیفه کنترل حرکت محورها را ندارد، بلکه بخشی از یک سیستم هماهنگ بزرگتر است.
ویژگیهای مهم کنترلر CNC در این سیستم عبارتاند از:
- پشتیبانی از چند محور
- ارتباط صنعتی سریع
- هماهنگی با PLC
- پشتیبانی از I/O گسترده
- مدیریت چند اسپیندل
- مانیتورینگ خطا
- اتصال به HMI
- امکان ارتباط با سیستمهای MES
در سیستمهای مدرن، کنترلرهای با معماری باز و شبکه صنعتی نقش مهمی در توسعه ماشین ترانسفر دارند.
جمعبندی
ماشین ترانسفر یکی از مهمترین راهکارهای صنعتی برای تولید انبوه قطعات است. این ماشینها با ترکیب چند ایستگاه ماشینکاری، سیستم انتقال خودکار، فیکسچر دقیق، کنترلر CNC و PLC، امکان تولید سریع، دقیق و تکرارپذیر را فراهم میکنند.
استفاده از ماشین ترانسفر زمانی بیشترین ارزش را دارد که تولیدکننده بخواهد چند عملیات مختلف را با کمترین زمان تلفشده و کمترین دخالت اپراتور انجام دهد. این سیستمها در تولید قطعات خودرو، شیرآلات، قطعات هیدرولیک، اتصالات فلزی و بسیاری از قطعات صنعتی کاربرد گسترده دارند.
با وجود هزینه اولیه بالا و پیچیدگی طراحی، اگر تیراژ تولید زیاد باشد، ماشین ترانسفر میتواند هزینه نهایی تولید هر قطعه را بهطور قابلتوجهی کاهش دهد و کیفیت تولید را پایدارتر کند.

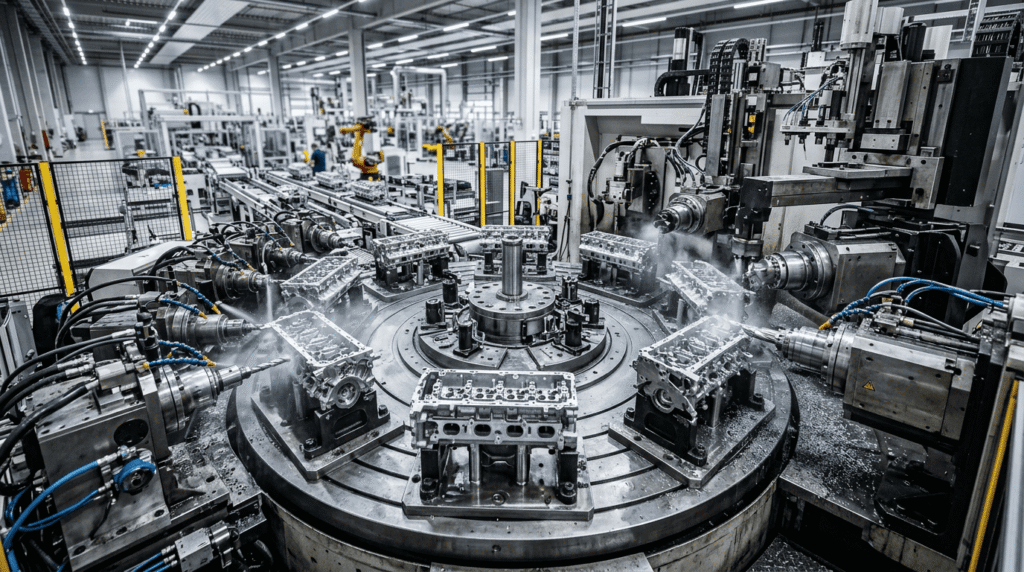

نمای داخلی ماشین ترانسفر روتاری چندایستگاهی؛ قطعه روی فیکسچر مرکزی قرار میگیرد و اسپیندلها از چند جهت عملیات انجام میدهند.

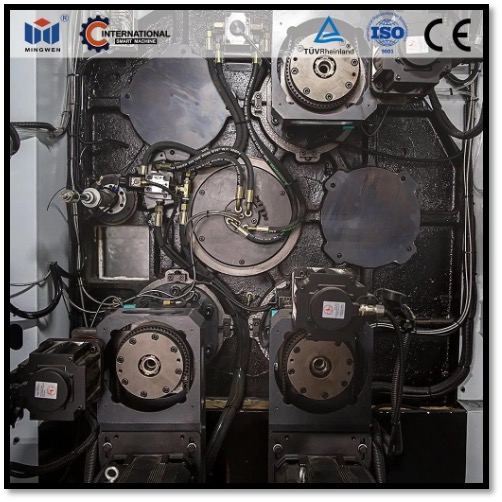

نمونه ماشین روتاری ترانسفر صنعتی با چند یونیت ماشینکاری اطراف میز گردان؛ مناسب برای تولید انبوه قطعات دقیق.

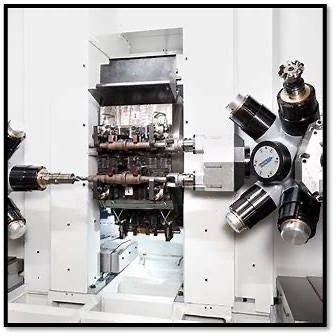

نمونه ماشین ترانسفر CNC عمودی؛ ایستگاههای ابزار در اطراف قطعه قرار گرفتهاند و برای تولید تیراژ بالا استفاده میشود.

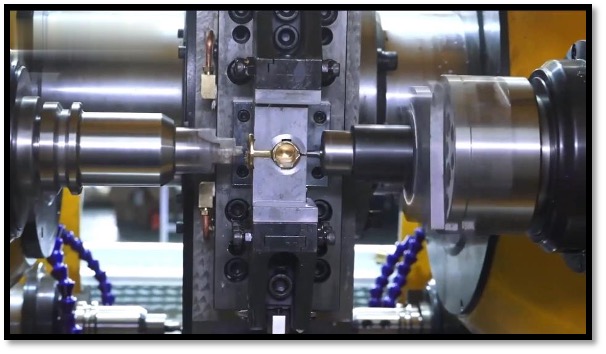

عملیات همزمان روی قطعه، مثل بدنه شیر یا قطعه برنجی؛ چند اسپیندل میتوانند همزمان سوراخکاری، قلاویزکاری یا برقوکاری انجام دهند.
