شرکت رادنیک اتوماسیون | نویسنده: مهدی حسنزاده | آذر ۱۴۰۴
فهرست مطالب
- چکیده
- مقدمه
- اصول عملکرد بلبرینگها
- انواع بلبرینگها و کاربردها
- جدول مقایسه انواع بلبرینگها
- نقش بلبرینگها در ساختار دستگاه CNC
- معیارهای انتخاب بلبرینگ در CNC
- مزایا و معایب بلبرینگها نسبت به دیگر یاتاقانها
- مقایسه بلبرینگها با دیگر انواع یاتاقانها
- نتیجهگیری
چکیده
بلبرینگها و رولربرینگها از بنیادیترین اجزای مکانیکی در سیستمهای دوار و خطی هستند. وظیفه اصلی آنها کاهش اصطکاک و افزایش دقت و پایداری حرکت است. در ماشینآلات CNC—که نیازمند دقت میکرونی، سرعت بالا و پایداری طولانیمدت هستند—انتخاب درست نوع بلبرینگ نقشی بسیار کلیدی در کیفیت عملکرد دستگاه دارد. این مقاله به بررسی انواع بلبرینگها، نحوه عملکرد، مقایسه فنی، کاربردها در CNC و معیارهای انتخاب میپردازد.
۱. مقدمه
انواع بلبرینگها (Ball Bearings) مجموعهای از عناصر غلتشی هستند که امکان حرکت روان و کنترلشده را بین دو سطح فراهم میکنند. این قطعات در تمامی صنایع تولیدی بهویژه ماشینآلات CNC نقش حیاتی دارند؛ زیرا دقت، سرعت، بازدهی و طول عمر دستگاه به کیفیت و نوع بلبرینگ وابسته است.
۲. اصول عملکرد انواع بلبرینگها

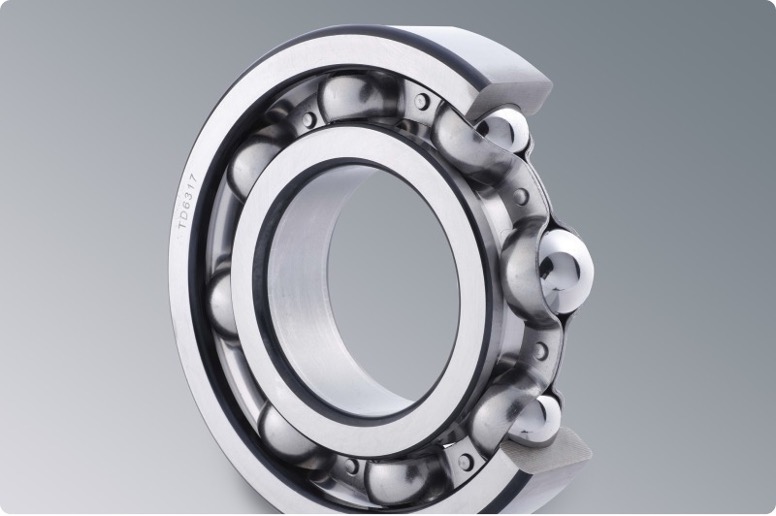

عملکرد بلبرینگ بر اساس غلتش بهجای لغزش است. در یک بلبرینگ معمولی:
- رینگ داخلی متصل به محور میچرخد.
- رینگ خارجی ثابت یا متصل به بدنه است.
- ساچمهها بین دو رینگ میغلتند و اصطکاک را به میزان قابلتوجهی کاهش میدهند.
سه پارامتر تعیینکننده عملکرد عبارتند از:
- ظرفیت بار شعاعی (Radial Load)
- ظرفیت بار محوری (Axial Load)
- حداکثر سرعت مجاز چرخش

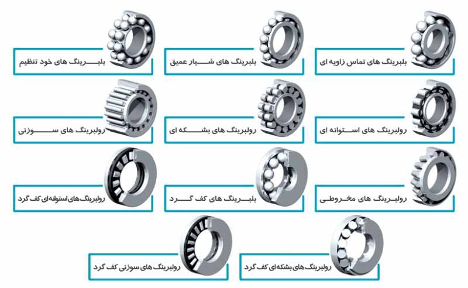

۳. انواع بلبرینگها و کاربردها
۳-۱. بلبرینگ شیار عمیق (Deep Groove Ball Bearing)
- رایجترین نوع بلبرینگ
- مناسب بارهای شعاعی و اندکی بار محوری
- سرعت مجاز بالا
کاربرد در CNC: موتورهای اصلی، اسپیندلهای عمومی، فنها
۳-۲. بلبرینگ تماس زاویهای (Angular Contact Bearing)
- تحمل بارهای ترکیبی محوری و شعاعی
- امکان استفاده بهصورت دوبله (Back-to-Back / Face-to-Face)
- دقت بالا
کاربرد در CNC: اسپیندل پرسرعت، محورهای دقیق
۳-۳. بلبرینگ خودتنظیم (Self-Aligning Bearing)
- قابلیت جبران ناهممحوری
- سرعت بالا
- مناسب بارهای کم تا متوسط
کاربرد: الکتروموتورها، شفتهای طولانی
۳-۴. رولربرینگ استوانهای (Cylindrical Roller Bearing)
- ظرفیت بار شعاعی بسیار بالا
- مناسب سرعت بالا
کاربرد در CNC: محورهای صنعتی با بار زیاد
۳-۵. رولربرینگ مخروطی (Tapered Roller Bearing)
- تحمل بار ترکیبی سنگین
- مناسب شرایط ضربهای
کاربرد: میزهای CNC، محورهای باربر
۳-۶. بلبرینگ کفگرد (Thrust Bearing)
- مناسب بارهای محوری خالص
- سرعت متوسط
کاربرد: پیچ ساچمهای (Ball Screw) و مکانیزمهای فشاری
۳-۷. بلبرینگ خطی (Linear Bearing)
- حرکت خطی با دقت بالا
- اصطکاک بسیار کم
کاربرد: ریلهای حرکتی X، Y، Z دستگاه CNC
۴. جدول مقایسه انواع بلبرینگها
جدول ۱ – مقایسه عملکرد انواع بلبرینگها
| نوع بلبرینگ | ظرفیت بار شعاعی | ظرفیت بار محوری | سرعت مجاز | دقت | کاربرد در CNC |
|---|---|---|---|---|---|
| شیار عمیق | متوسط | کم | بسیار بالا | متوسط | اسپیندل عمومی، موتور |
| تماس زاویهای | بالا | بالا | بالا | بسیار زیاد | اسپیندل پرسرعت |
| خودتنظیم | کم تا متوسط | کم | بالا | متوسط | شفتهای بلند |
| استوانهای | بسیار بالا | کم | بالا | متوسط | بارهای سنگین |
| مخروطی | بالا | بسیار بالا | متوسط | متوسط | میزهای CNC، محورهای باربر |
| کفگرد | کم | بسیار بالا | کم تا متوسط | متوسط | Ball Screw |
| خطی | — | — | — | بسیار بالا | حرکت محورهای CNC |
۵. نقش بلبرینگها در ساختار دستگاه CNC
۵-۱. اسپیندل
- نیازمند دقت بالا، سرعت زیاد، ظرفیت بار ترکیبی
بلبرینگ مناسب: تماس زاویهای با پیشبار (Preload)
۵-۲. محورهای حرکتی (X/Y/Z)
- حرکت خطی، بدون لقی
بلبرینگ مناسب: بلبرینگ خطی + ریل واگنی

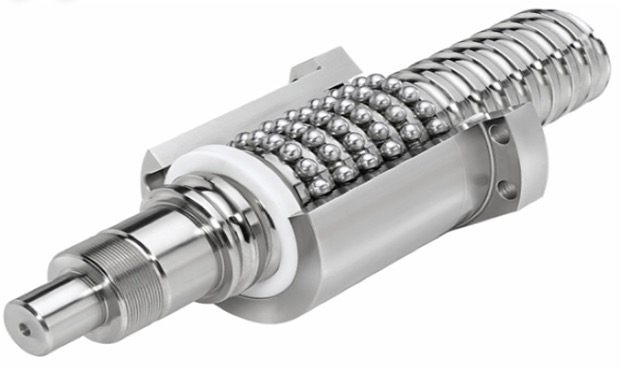

۵-۳. Ball Screw
- انتقال نیرو با دقت بالا
بلبرینگ مناسب: کفگرد تماس زاویهای یا تماس زاویهای دوبل
۵-۴. موتورهای سروو
- سرعت بالا + روانی حرکت
بلبرینگ مناسب: شیار عمیق سرعت بالا
۶. معیارهای انتخاب بلبرینگ در CNC
۱. نوع بار
۲. سرعت مورد نیاز
۳. دقت حرکتی
۴. نویز و لرزش مجاز
۵. نوع روانکاری و نگهداری
۶. پیشبارگذاری (Preload) برای حذف لقی
۷. نوع قفسه و جنس ساچمهها: فولاد / سرامیک
ساچمههای سرامیکی در اسپیندلهای بسیار پرسرعت (مثلاً ۳۰ هزار دور در دقیقه) ضروری هستند.
۷. مزایا و معایب بلبرینگها نسبت به دیگر یاتاقانها
بلبرینگها تنها یکی از انواع یاتاقانهای غلتشی هستند، اما بهدلیل ویژگیهای خاصی که دارند، در بسیاری از کاربردها—بهویژه در CNC—انتخاب اول محسوب میشوند. با این حال محدودیتهایی نیز دارند که در ادامه بررسی میشود.
۷-۱. مزایای بلبرینگها
۱. اصطکاک بسیار کم
سطح تماس ساچمهها با رینگها نقطهای است، بنابراین مقاومت در برابر حرکت کم است.
نتیجه:
- سرعت بالاتر
- مصرف انرژی کمتر
- حرارت تولیدی کمتر
برای دستگاههای CNC، این موضوع بسیار مهم است چون اسپیندلها باید با دمای کم و سرعت زیاد کار کنند.
۲. دقت بالا
ساچمههای کروی خطای تماس کمی دارند و امکان تولید با تلرانسهای بسیار دقیق وجود دارد. این ویژگی برای موارد زیر عالی است:
- اسپیندلهای پرسرعت
- محورهای با لقی نزدیک صفر
۳. نگهداری ساده و هزینه کمتر
نسبت به رولربرینگها، ساخت سادهتر و قیمت پایینتری دارند. تعویض و گریسکاری آنها نیز آسان است.
۴. قابلیت کار در سرعتهای بسیار بالا
به دلیل تماس نقطهای ساچمهها، بلبرینگها حتی در سرعتهای ۲۰٬۰۰۰ تا ۴۰٬۰۰۰ دور در دقیقه نیز پایدارند؛ چیزی که رولربرینگها بهسختی تحمل میکنند.
۵. سر و صدای کمتر
در موتورهای سروو، اسپیندلهای دقیق و تجهیزات پزشکی، سطح صدای پایین یک مزیت کلیدی است.
۶. موجود بودن در انواع بسیار متنوع
- از سایزهای مینیاتوری تا قطرهای بزرگ
- از نوع فولادی تا هیبریدی سرامیکی
این تنوع باعث میشود بتوان در هر کاربردی گزینه مناسب پیدا کرد.
۷-۲. معایب بلبرینگها
۱. ظرفیت بار شعاعی کمتر از رولربرینگها
توپها نقطه تماس دارند، اما رولرها تماس خطی.
نتیجه:
- رولربرینگها (استوانهای، مخروطی) بار بسیار بیشتری تحمل میکنند.
در CNC، اگر محور تحت بار زیاد باشد، بلبرینگها مناسب نیستند.
۲. حساسیت بالا به ضربه و شوک
ساچمهها ممکن است دچار ساچمهزدگی (Brinelling) شوند. در دستگاههایی که بار ناگهانی دارند، رولربرینگها گزینه بهتریاند.
۳. دقت کمتر از بلبرینگهای مغناطیسی یا هیدرودینامیکی
یاتاقان مغناطیسی:
- بدون تماس
- دقت بسیار بالا
- سرعت فوقالعاده
اما بسیار گران و پیچیده است.
یاتاقان هیدرودینامیکی:
- بدون سایش
- تحمل بار فوقالعاده
ولی سرعت اولیه پایین و نیازمند روغنکاری مداوماند.
۴. محدودیت در تحمل بار محوری بالا
برخی بلبرینگها (بهجز تماس زاویهای) توان بار محوری زیادی ندارند. در مقابل، رولربرینگهای مخروطی برای بارهای محوری سنگین عالی هستند.
۵. حساسیت به آلودگی
ورود گرد و غبار یا کمبود گریس عملکرد آنها را به شدت مختل میکند. در CNC اگر بلبرینگ اسپیندل آلوده شود، دقت دستگاه کاهش مییابد.
۸. مقایسه بلبرینگها با دیگر انواع یاتاقانها
جدول ۲ – مقایسه بلبرینگ با سایر یاتاقانهاcontent_copy
| نوع یاتاقان | اصطکاک | ظرفیت بار | سرعت | حساسیت | هزینه | کاربرد |
|---|---|---|---|---|---|---|
| بلبرینگ | بسیار کم | متوسط | بسیار بالا | متوسط | پایین | CNC، موتور، اسپیندل |
| رولربرینگ | کم | بسیار بالا | متوسط | کم | متوسط | محورهای سنگین |
| یاتاقان لغزشی | متوسط | بالا | کم تا متوسط | کم | کم | ماشینآلات سنگین |
| هیدرودینامیکی | بسیار کم (در سرعت بالا) | بسیار بالا | بالا | بالا | بالا | توربین، پمپ، روتورهای بزرگ |
| مغناطیسی | تقریباً صفر | متوسط | فوقالعاده بالا | بسیار بالا | بسیار زیاد | تجهیزات علمی، پزشکی، توربوشارژرها |
بلبرینگها برای کاربردهای دقیق و پرسرعت مانند CNC بهترین انتخاب هستند، زیرا دقت بالا، اصطکاک کم و توانایی کار در سرعت بالا را فراهم میکنند. با این حال، در کاربردهای با بار زیاد، ضربههای شدید یا محیطهای آلوده بهتر است به سراغ رولربرینگها یا یاتاقانهای دیگر برویم.
۹. نتیجهگیری
بلبرینگها ستون فقرات حرکت دقیق در ماشینآلات CNC محسوب میشوند. انتخاب صحیح نوع بلبرینگ، علاوه بر افزایش دقت نهایی عملیات، موجب افزایش عمر اسپیندل، کاهش لرزش، ثبات در سرعتهای بالا و کاهش مصرف انرژی میشود. این مقاله تلاش کرد تصویری جامع از انواع بلبرینگها، نحوه عملکرد آنها و کاربردهایشان در دستگاههای CNC ارائه دهد.
