توسعه دهنده x4

ما در این راهنمای جامع، نشان خواهیم داد که چگونه هر یک از ویژگی‌های محصول توسعه دهنده x4 رادونیکس ، از توسعه محورها گرفته تا نوع سیگنالینگ و ایزولاسیون، با هدفی مشخص و برای حل یک چالش واقعی طراحی شده‌اند. هدف ما، ارائه یک دید عمیق به متخصصانی است که به دنبال عملکرد، دقت و پایداری بی‌نقص در سیستم‌های کنترل صنعتی خود هستند.

 «توسعه محورها تا نسبت ۱ به ۴»

محدودیت، واژه‌ای است که در دنیای اتوماسیون مدرن پذیرفته نیست. بسیاری از کنترلرهای CNC یا PLCهای استاندارد، دارای تعداد محدودی خروجی برای کنترل موتورها (استپر موتور یا سرو موتور) هستند. اما نیازهای یک پروژه به سرعت می‌توانند از این ظرفیت اولیه فراتر روند.

چرا به محورهای بیشتری نیاز داریم؟

• ارتقای ماشین‌آلات CNC: افزودن یک محور چهارم (روتاری) به یک دستگاه فرز سه-محوره برای ماشین‌کاری پیچیده‌تر.
• همگام‌سازی گنتری (Gantry): در دستگاه‌های برش پلاسما، لیزر یا روترهای CNC با ابعاد بزرگ، معمولاً از دو موتور در دو طرف یک محور طولی (مثلاً محور Y) برای جلوگیری از انحراف و تضمین حرکت مستقیم استفاده می‌شود. این دو موتور باید فرمانی کاملاً یکسان و هم‌زمان دریافت کنند.
• سیستم‌های چند وظیفه‌ای: راه‌اندازی چند ابزار یا ایستگاه کاری که باید به صورت هماهنگ با یک فرمان واحد عمل کنند.

در گذشته، راه‌حل چنین چالش‌هایی اغلب به معنای کنار گذاشتن کنترلر فعلی و سرمایه‌گذاری هنگفت برای خرید یک مدل چند-محوره گران‌قیمت بود. توسعه دهنده x4 این معادله را به کلی تغییر می‌دهد.

ویژگی نسبت ۱ به ۴:

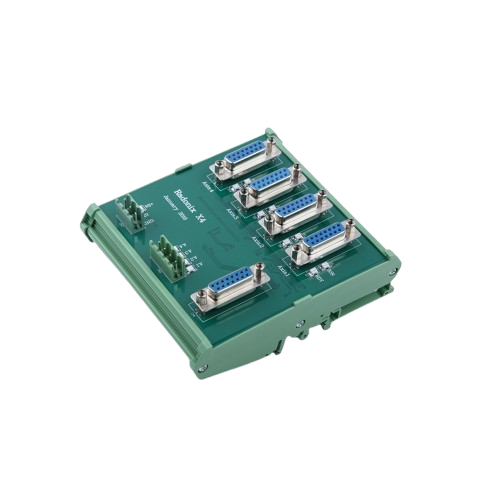

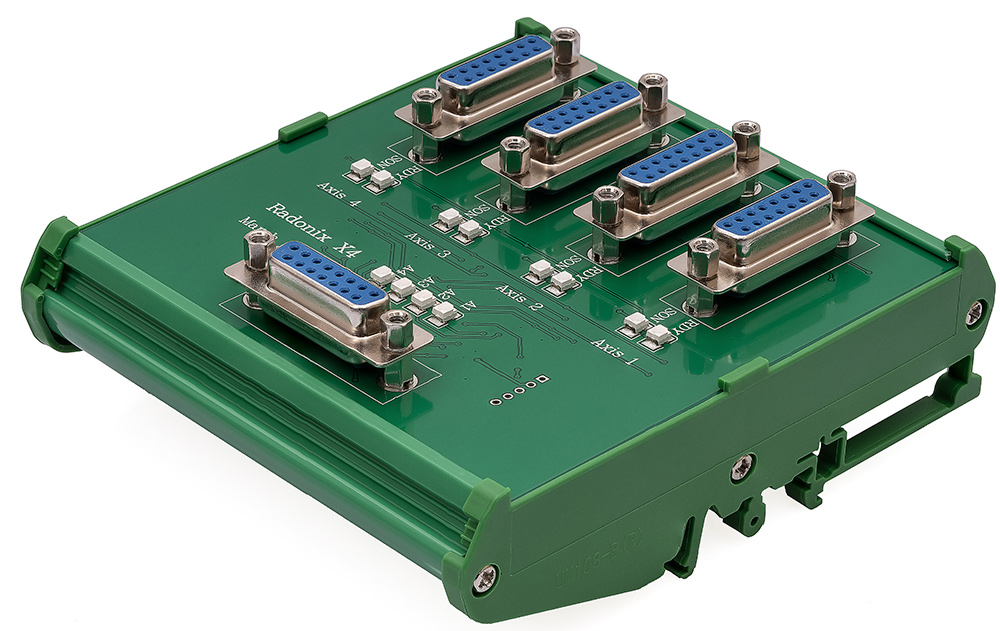

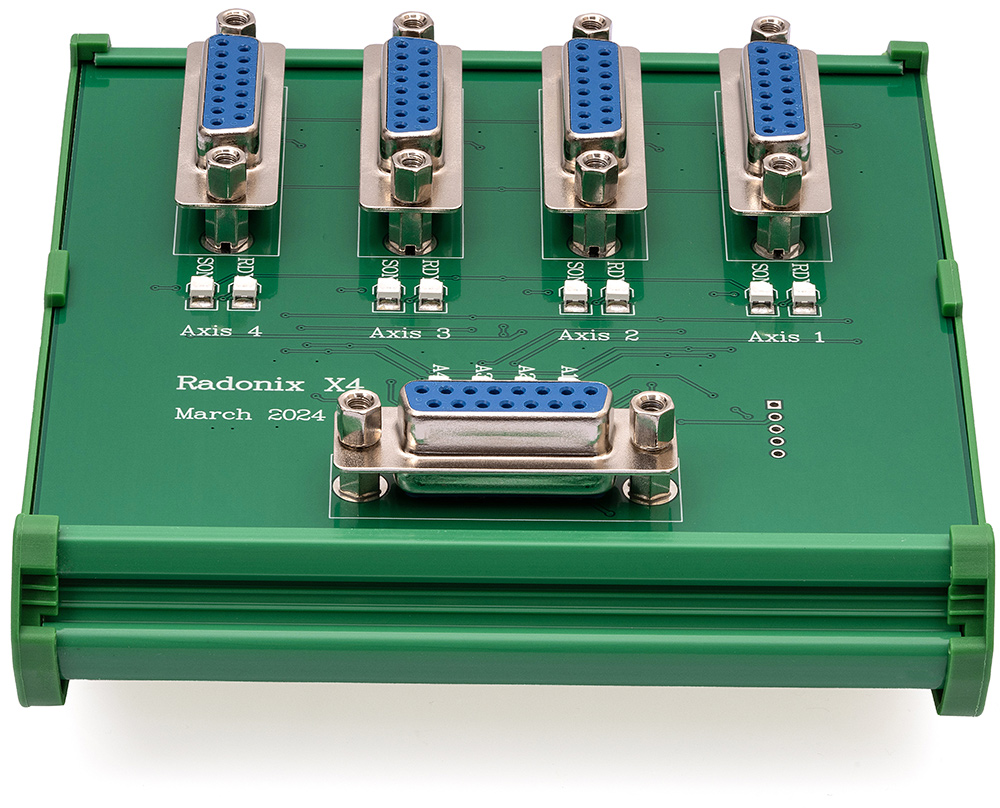

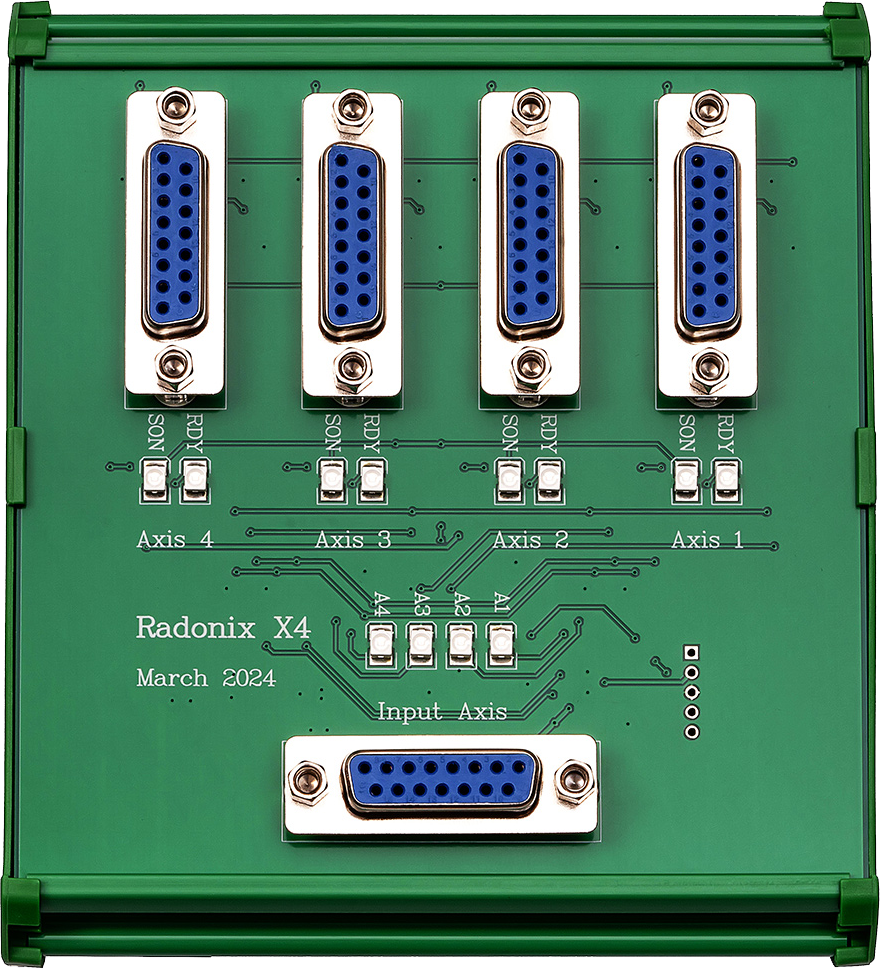

ویژگی کلیدی این برد، قابلیت «توسعه محورها تا نسبت ۱ به ۴» است. این به آن معناست که توسعه دهنده x4 قادر است سیگنال فرمان پالس و جهت (Pulse/Direction) یک محور را از کنترلر اصلی دریافت کرده و آن را به چهار خروجی کاملاً مجزا، ایزوله و تقویت‌شده تبدیل کند. در عمل، شما یک خروجی از کنترلر خود را به ورودی توسعه دهنده x4 متصل کرده و در خروجی، چهار کانال فرمان آماده برای اتصال به چهار درایور موتور خواهید داشت. این قابلیت، بدون نیاز به هیچ‌گونه تغییر نرم‌افزاری یا پیکربندی پیچیده، امکان ارتقا و بهینه‌سازی سیستم‌های موجود را با کمترین هزینه و در کوتاه‌ترین زمان ممکن فراهم می‌آورد.

دقت و پایداری بی‌نظیر با سیگنالینگ «لاین درایو»

یکی از مهم‌ترین و تعیین‌کننده‌ترین مشخصات فنی توسعه دهنده x4 که آن را از محصولات مشابه متمایز می‌کند، بهره‌گیری از استاندارد «لاین درایو» (Line Drive) هم در «نوع پالس ورودی» و هم در «نوع پالس خروجی» است. برای درک اهمیت این انتخاب مهندسی، باید با دشمن شماره یک سیگنال‌های کنترلی آشنا شویم: نویز الکترومغناطیسی.

محیط صنعتی: میدان نبرد با نویز

کارخانه‌ها و کارگاه‌های صنعتی، محیط‌هایی مملو از منابع نویز الکترومغناطیسی (EMI) هستند. اینورترها (VFD)، موتورهای پرقدرت، کوره‌های القایی و کابل‌های برق فشار قوی، میدان‌های مغناطیسی قدرتمندی ایجاد می‌کنند که می‌توانند سیگنال‌های کنترلی ضعیف را تخریب کنند. یک پالس از دست رفته یا یک پالس اضافی ناشی از نویز، می‌تواند منجر به خطای ابعادی در قطعه کار، از دست رفتن موقعیت (گم کردن استپ) و عملکرد نامنظم ماشین شود.

راهکار لاین درایو: مصونیت در برابر تداخل

سیگنالینگ لاین درایو، که به آن «تفاضلی» (Differential) نیز گفته می‌شود، یک روش بسیار هوشمندانه برای انتقال سیگنال در محیط‌های نویزی است.

• ارسال دوگانه: برخلاف سیگنال‌های عادی که ولتاژ یک سیم نسبت به زمین سنجیده می‌شود، در این روش برای هر سیگنال از یک زوج سیم به هم تابیده استفاده می‌شود (مثلاً PUL+ و PUL-). فرستنده، سیگنال اصلی را روی یک سیم و نسخه معکوس آن را روی سیم دیگر ارسال می‌کند.
• حذف نویز: نویزی که در طول مسیر روی کابل تأثیر می‌گذارد، به طور یکسان روی هر دو سیم اثر می‌گذارد.
• دریافت هوشمند: گیرنده، اختلاف ولتاژ بین دو سیم را اندازه‌گیری می‌کند. از آنجایی که نویز به طور یکسان به هر دو سیم اضافه شده، در عملیات تفریق، اثر آن کاملاً خنثی شده و سیگنال اصلی بدون خطا بازسازی می‌شود.

مزیت استراتژیک ورودی و خروجی لاین درایو در توسعه دهنده x4:

1. دریافت فرمان بدون خطا: با داشتن ورودی لاین درایو، توسعه دهنده x4 تضمین می‌کند که فرمان دریافتی از کنترلر اصلی، حتی اگر از فاصله دورتری ارسال شود، کاملاً دقیق و عاری از هرگونه نویز باشد.
2. ارسال فرمان مطمئن: پس از تکثیر سیگنال، خروجی‌های لاین درایو این اطمینان را ایجاد می‌کنند که سیگنال‌های ارسال‌شده به سمت هر چهار درایور موتور نیز در برابر تداخلات محیطی مصون بمانند. این زنجیره انتقال سیگنال سرتاسری، پایداری و هماهنگی کامل بین محورها را تضمین می‌کند و دقت و پایداری بیشتر را به ارمغان می‌آورد.

 سپر محافظ سیستم با «ورودی دیجیتال منفی ایزوله شده»

علاوه بر وظیفه اصلی خود یعنی توسعه محورها، توسعه دهنده x4 به یک «ورودی دیجیتال» نیز مجهز شده است. مشخصات این ورودی، یعنی «منفی ایزوله شده»، نشان‌دهنده تعهد رادونیکس به طراحی محصولاتی با حداکثر سطح ایمنی و پایداری است.

ایزولاسیون الکتریکی

ایزولاسیون الکتریکی (معمولاً از طریق اپتوکوپلرها) به معنای جداسازی کامل مدار داخلی دستگاه از سیگنال‌های خارجی است. این ویژگی دو مزیت حیاتی دارد:

1. حفاظت از برد: ورودی دیجیتال ممکن است به سنسورها، لیمیت سوئیچ‌ها یا مدارهای دیگر متصل شود. هرگونه ولتاژ بالا، نوسان شدید یا اتصالی در مدار خارجی می‌تواند به راحتی به پردازنده اصلی برد نفوذ کرده و باعث آسیب دائمی شود. ایزولاسیون، این ارتباط الکتریکی مستقیم را قطع کرده و مانند یک سپر، از توسعه دهنده x4 در برابر خطرات خارجی محافظت می‌کند.
2. حذف حلقه‌های زمین (Ground Loops): در سیستم‌های پیچیده، اختلاف پتانسیل جزئی بین زمین (GND) دستگاه‌های مختلف می‌تواند باعث ایجاد جریان‌های ناخواسته و نویز شدید شود. ایزولاسیون، این حلقه‌ها را از بین برده و به جلوگیری از نویزهای الکترومغناطیسی کمک شایانی می‌کند.

 ورودی منفی (NPN):

عبارت «ورودی منفی» به این معناست که ورودی با اتصال به ولتاژ صفر (GND) فعال می‌شود. این استاندارد (که به آن Sinking یا NPN نیز گفته می‌شود) به طور گسترده در PLCها و سنسورهای صنعتی استفاده می‌شود و اتصال آسان و سازگاری توسعه دهنده x4 با طیف وسیعی از تجهیزات استاندارد را تضمین می‌کند.

کاربردها و نتیجه‌گیری: یک انتخاب هوشمندانه برای حرفه‌ای‌ها

با توجه به ویژگی‌های تحلیل‌شده، برد توسعه دهنده x4 برای طیف گسترده‌ای از کاربردها یک راه‌حل ایده‌آل است:

• ماشین‌آلات CNC: ارتقای دستگاه‌های ۳-محوره به ۴ یا ۵ محور، یا پیاده‌سازی سیستم‌های گنتری دو-موتوره.
• دستگاه‌های برش (لیزر، پلاسما، واترجت): تضمین حرکت دقیق و هم‌زمان محورهای طولی برای برش‌های مستقیم و بدون خطا.
• سیستم‌های کنترل صنعتی سفارشی: هر سیستمی که نیاز به کنترل هماهنگ چندین موتور از یک منبع فرمان واحد داشته باشد.

نتیجه‌گیری:

برد توسعه دهنده x4 رادونیکس، فراتر از یک قطعه سخت‌افزاری ساده، یک ابزار مهندسی دقیق برای بهبود عملکرد و افزایش دقت در کنترل حرکت است. با استفاده از این برد، افزایش تعداد محورها به سادگی امکان‌پذیر شده، دقت بیشتر در پردازش سیگنال‌ها از طریق معماری لاین درایو تضمین گردیده، و عملکرد پایدار در سیستم‌های کنترل صنعتی به لطف ایزولاسیون کامل، محقق می‌شود. این محصول، نمادی از تعهد رادونیکس به ارائه راهکارهای قدرتمند، قابل اعتماد و مهندسی‌شده برای متخصصان صنعت اتوماسیون است.
