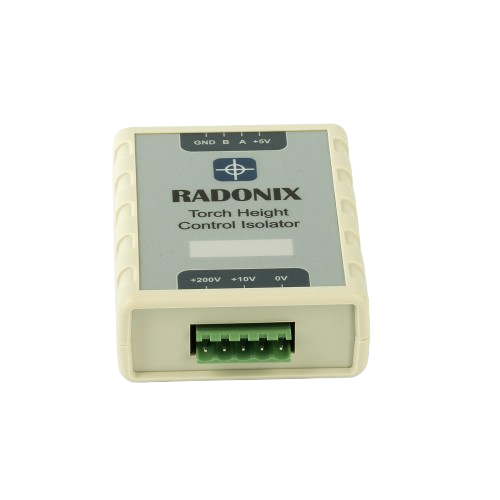

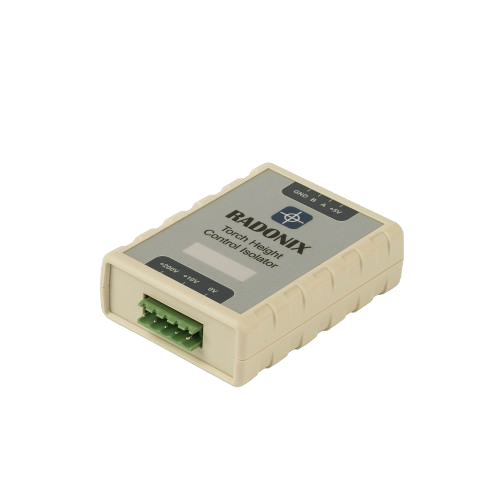

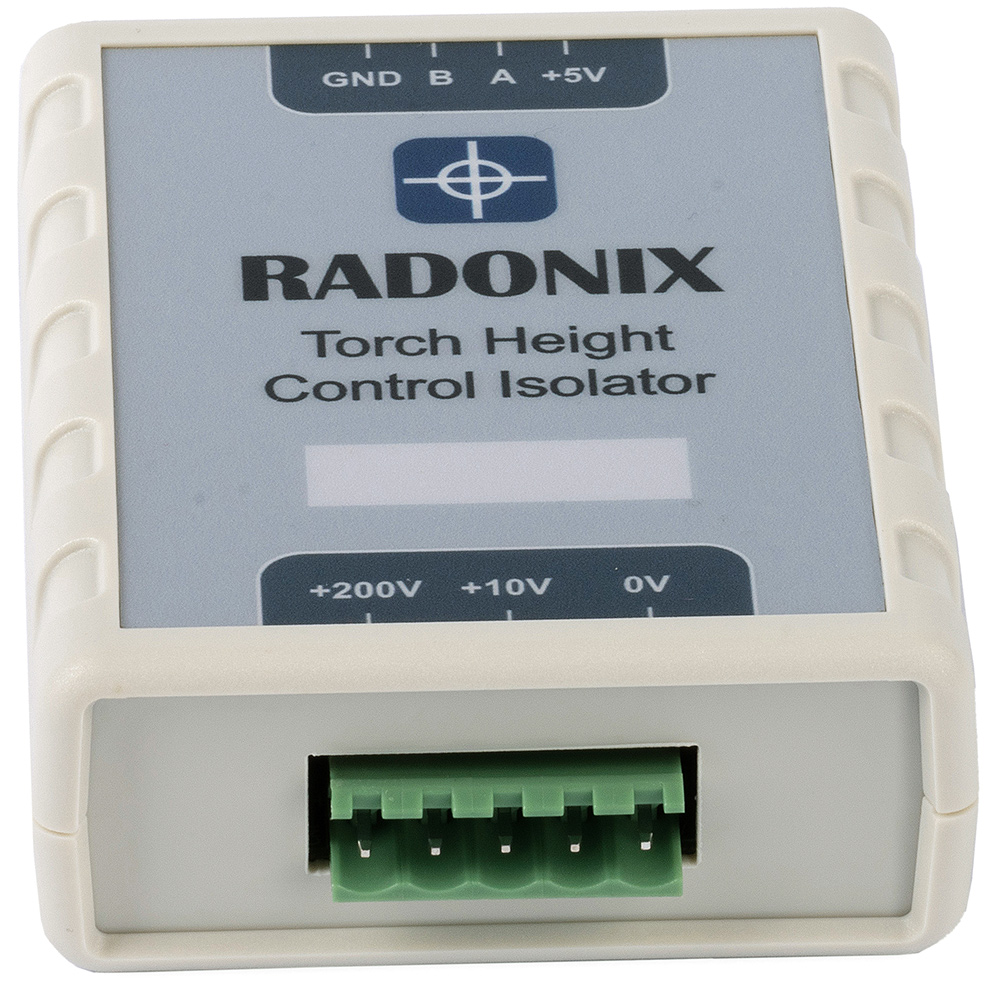

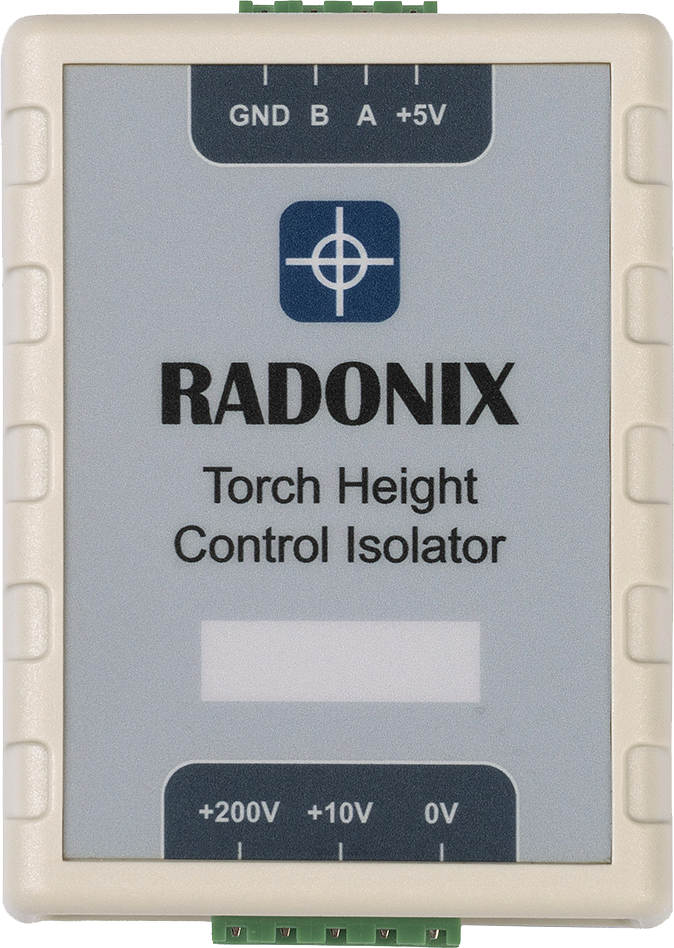

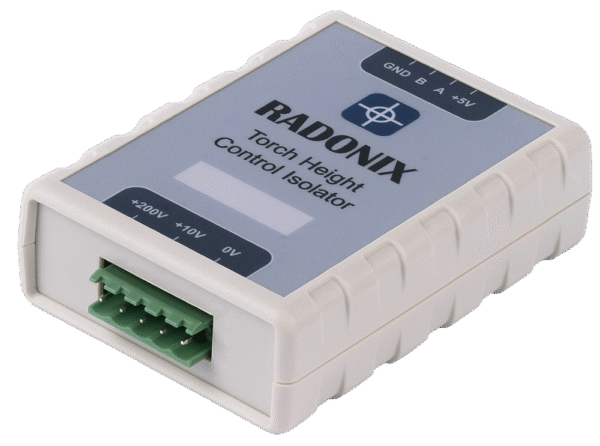

برد کنترل ارتفاع

برد کنترل ارتفاع مغز متفکر سیستم تنظیم ارتفاع است که با نظارت دقیق بر فرآیند برش، کیفیت و پایداری را به سطح جدیدی ارتقا می‌دهد. ویژگی‌های این محصول، از پروتکل ارتباطی گرفته تا روش‌های دریافت فیدبک، با هدفی مشخص و برای ارائه عملکرد بهینه‌ در سیستم‌های برش پلاسما طراحی شده‌اند.

نحوه ی ارتباطی؛ شبکه صنعتی RS-485

اولین و یکی از مهم‌ترین ویژگی‌های برد برد کنترل ارتفاع رادونیکس، نحوه ارتباط آن با بخش مهم دستگاه، یعنی کنترلر رادونیکس است. این اتصال از طریق «شبکه صنعتی RS-485» برقرار می‌شود. این انتخاب، یک تصمیم مهندسی هوشمندانه است که پایداری و اطمینان از عملکرد سیستم را تضمین می‌کند.

چرا یک شبکه صنعتی؟

محیط یک کارگاه برش پلاسما، یکی از خشن‌ترین محیط‌ها از نظر نویز الکترومغناطیسی (EMI) است. قوس الکتریکی پلاسما، که دمایی بالغ بر ۲۰,۰۰۰ درجه سانتی‌گراد دارد، منبع عظیمی از تداخلات الکتریکی است. علاوه بر این، موتورهای پرقدرت، کابل‌های برق و سایر تجهیزات، این آلودگی نویزی را تشدید می‌کنند. در چنین محیطی، استفاده از روش‌های ارتباطی ساده و غیرصنعتی، مانند یک دعوت‌نامه برای بروز خطا، از دست رفتن داده‌ها و عملکرد نامنظم است.

مزایای استراتژیک RS-485:

پروتکل RS-485 یک استاندارد ارتباطی تفاضلی (Differential) است که به طور خاص برای محیط‌های صنعتی طراحی شده است:

1. مصونیت بالا در برابر نویز: در این پروتکل، داده‌ها روی یک زوج سیم به هم تابیده ارسال می‌شوند. نویزی که روی کابل تأثیر می‌گذارد، به طور یکسان روی هر دو سیم اثر کرده و در سمت گیرنده، این نویز مشترک به طور کامل حذف می‌شود. این ویژگی تضمین می‌کند که داده‌های حیاتی بین THC و کنترلر، بدون کوچک‌ترین خطا و با حداکثر دقت مبادله شوند.
2. ارتباط در فواصل طولانی: RS-485 امکان برقراری ارتباط پایدار در فواصل طولانی‌تر (تا ۱۲۰۰ متر) را فراهم می‌کند که برای دستگاه‌های برش CNC با ابعاد بزرگ، یک مزیت ضروری است.
3. پایداری و اطمینان: این پروتکل به دلیل ماهیت صنعتی خود، یک «اتصال پایدار به کنترلر» را فراهم می‌آورد که برای فرآیند حساسی مانند کنترل ارتفاع، که نیازمند پاسخ‌دهی آنی و بدون وقفه است، امری حیاتی محسوب می‌شود.

ارتباط لحظه‌ای و بدون خطای بین برد کنترل ارتفاع و کنترلر، اولین گام برای دستیابی به یک سیستم کنترل ارتفاع قابل اعتماد است و انتخاب RS-485 توسط رادونیکس، گواهی بر این تعهد به پایداری است.

بخش مهم کنترل؛ فیدبک ولتاژ قوس پلاسما

وظیفه اصلی برد THC، «دریافت فیدبک ولتاژی از یونیت پلاسما برای تنظیم بهینه ارتفاع» است. اما این فرآیند چگونه کار می‌کند؟

رابطه مستقیم ولتاژ و فاصله:
اصل علمی پشت تمام سیستم‌های THC، یک رابطه فیزیکی ساده است: ولتاژ قوس الکتریکی پلاسما، نسبت مستقیمی با طول آن (یعنی فاصله بین نوک الکترود و سطح فلز) دارد.

• اگر فاصله زیاد شود: قوس باید کشیده شود تا اتصال الکتریکی حفظ گردد و این کشیدگی باعث افزایش ولتاژ می‌شود.
• اگر فاصله کم شود: قوس کوتاه‌تر شده و ولتاژ کاهش می‌یابد.

برد کنترل ارتفاع رادونیکس از این اصل فیزیکی به عنوان حسگر اصلی خود استفاده می‌کند. این برد به طور مداوم و با سرعت بالا، ولتاژ واقعی قوس را اندازه‌گیری می‌کند. سپس این مقدار را با یک "ولتاژ هدف" (Setpoint Voltage) که توسط اپراتور در کنترلر رادونیکس برای یک برش ایده‌آل تنظیم شده، مقایسه می‌نماید. هرگونه اختلاف بین این دو مقدار، به عنوان یک سیگنال خطا تلقی شده و کنترل ارتفاع بلافاصله به کنترلر فرمان می‌دهد تا محور Z (محور عمودی نگهدارنده تورچ) را به بالا یا پایین حرکت دهد و این اختلاف را جبران کند. این حلقه کنترلی بسته (Closed-loop Control)، فرآیند «تنظیم خودکار ارتفاع مشعل» را محقق می‌سازد.

انعطاف‌پذیری در اتصال؛ دو حالت دریافت فیدبک ولتاژی

یکی از برجسته‌ترین ویژگی‌های برد کنترل ارتفاع رادونیکس که آن را به یک راه‌حل جامع و سازگار تبدیل می‌کند، قابلیت پذیرش فیدبک ولتاژ از دو منبع متفاوت است. این انعطاف‌پذیری، امکان استفاده از این برد را با تقریباً تمام یونیت‌های پلاسمای موجود در بازار فراهم می‌آورد.

فیدبک مستقیم از ولتاژ خروجی پلاسما (محدوده ۰ تا ۲۰۰ ولت)
این روش، حالت کلاسیک و مستقیم دریافت فیدبک است. در این حالت، برد کنترل ارتفاع مستقیماً به خروجی‌های اصلی (مثبت و منفی) یونیت پلاسما متصل می‌شود. ولتاژ قوس در اکثر سیستم‌های برش پلاسمای هوا (Air Plasma)، در محدوده تقریبی ۵۰ تا ۲۰۰ ولت DC قرار دارد.

• مشخصات فنی: قابلیت پذیرش «فیدبک مستقیم از ولتاژ خروجی پلاسما با محدوده ۰ تا ۲۰۰ ولت» نشان می‌دهد که مدار ورودی برد کنترل ارتفاع رادونیکس به گونه‌ای طراحی شده که بتواند این ولتاژ بالا را به صورت ایمن، ایزوله و دقیق اندازه‌گیری کند. این یک ویژگی فنی مهم است که بیانگر استحکام و کیفیت بالای طراحی سخت‌افزاری برد است.

 فیدبک از برد ایزولاتور داخلی (محدوده ۰ تا ۱۰ ولت)
بسیاری از یونیت‌های پلاسمای مدرن و پیشرفته، دارای یک خروجی اختصاصی برای سیستم کنترل ارتفاع هستند. این خروجی، ولتاژ بالای قوس را از طریق یک «برد ایزولاتور داخلی» (که به آن Voltage Divider یا تقسیم‌کننده ولتاژ نیز گفته می‌شود)، به یک سیگنال ولتاژ پایین، ایمن و استاندارد تبدیل می‌کند. این سیگنال معمولاً در «محدوده ۰ تا ۱۰ ولت» قرار دارد و نسبتی مشخص از ولتاژ واقعی قوس است (مثلاً نسبت 20:1 یا 50:1).

• مزایای کلیدی: استفاده از این روش، ایمنی سیم‌کشی را به شدت افزایش می‌دهد و از آنجایی که سیگنال از قبل توسط سازنده پلاسما ایزوله و فیلتر شده، پایداری بیشتری نیز دارد. قابلیت برد کنترل ارتفاع رادونیکس برای پذیرش این نوع سیگنال، سازگاری کامل آن با جدیدترین و پیشرفته‌ترین یونیت‌های پلاسما را تضمین می‌کند.

این قابلیت دوگانه، به کاربران این اطمینان را می‌دهد که صرف‌نظر از مدل یا برند یونیت پلاسمای خود، می‌توانند از «دریافت فیدبک دقیق» و عملکرد بی‌نقص برد کنترل ارتفاع رادونیکس بهره‌مند شوند.

کاربردها و مزایای نهایی

برد کنترل ارتفاع THC به طور انحصاری برای «دستگاه‌های برش پلاسما CNC» طراحی شده و تأثیر مستقیم و قابل توجهی بر جنبه‌های مختلف فرآیند دارد:

1. افزایش دقت و بهبود کیفیت برش: با حفظ فاصله ثابت،برد کنترل ارتفاع تضمین می‌کند که انرژی قوس به طور یکنواخت به قطعه کار منتقل شود. این امر منجر به عرض برش (Kerf) یکنواخت، حداقل زاویه در لبه‌های برش (Bevel)، و کاهش چشمگیر گل‌جوش (Dross) در زیر قطعه می‌شود.
2. کاهش سایش الکترود و نازل: یکی از اصلی‌ترین دلایل فرسودگی سریع قطعات مصرفی تورچ، برخورد آن با سطح کار (Torch Crash) یا سوراخ‌کاری در فاصله نامناسب است. کنترل ارتفاع با جلوگیری از این برخوردها و تنظیم دقیق ارتفاع، عمر مفید نازل و الکترود را به طور چشمگیری افزایش داده و هزینه‌های عملیاتی را کاهش می‌دهد.
3. قابلیت برش ورق‌های ناهموار: این مهم‌ترین مزیت یک سیستم T کنترل ارتفاع است. برد کنترل ارتفاع به تورچ اجازه می‌دهد تا به صورت هوشمند، پستی و بلندی‌های سطح ورق را دنبال کرده و کیفیت برش را در تمام نقاط حفظ کند؛ قابلیتی که بدون کنترل ارتفاع تقریباً غیرممکن است.

نتیجه‌گیری

برد کنترل ارتفاع THC رادونیکس، یک قطعه جانبی ساده نیست؛ بلکه یک سیستم کنترلی هوشمند و ضروری برای هر اپراتور حرفه‌ای دستگاه برش پلاسما CNC است. این برد با تکیه بر سه ستون اصلی: ارتباط پایدار از طریق شبکه صنعتی RS-485، دریافت فیدبک دقیق از طریق دو حالت ورودی ولتاژ، و قابلیت تنظیم خودکار ارتفاع مشعل، عملکردی بی‌نقص و بهینه را به ارمغان می‌آورد. سرمایه‌گذاری روی این تکنولوژی، به معنای سرمایه‌گذاری مستقیم روی افزایش کیفیت، کاهش هزینه‌ها و افزایش بهره‌وری در فرآیندهای تولیدی شماست. برای کسب اطلاعات بیشتر و آشنایی با سایر راهکارهای تخصصی رادونیکس، از وب‌سایت radonix.net بازدید فرمایید.
