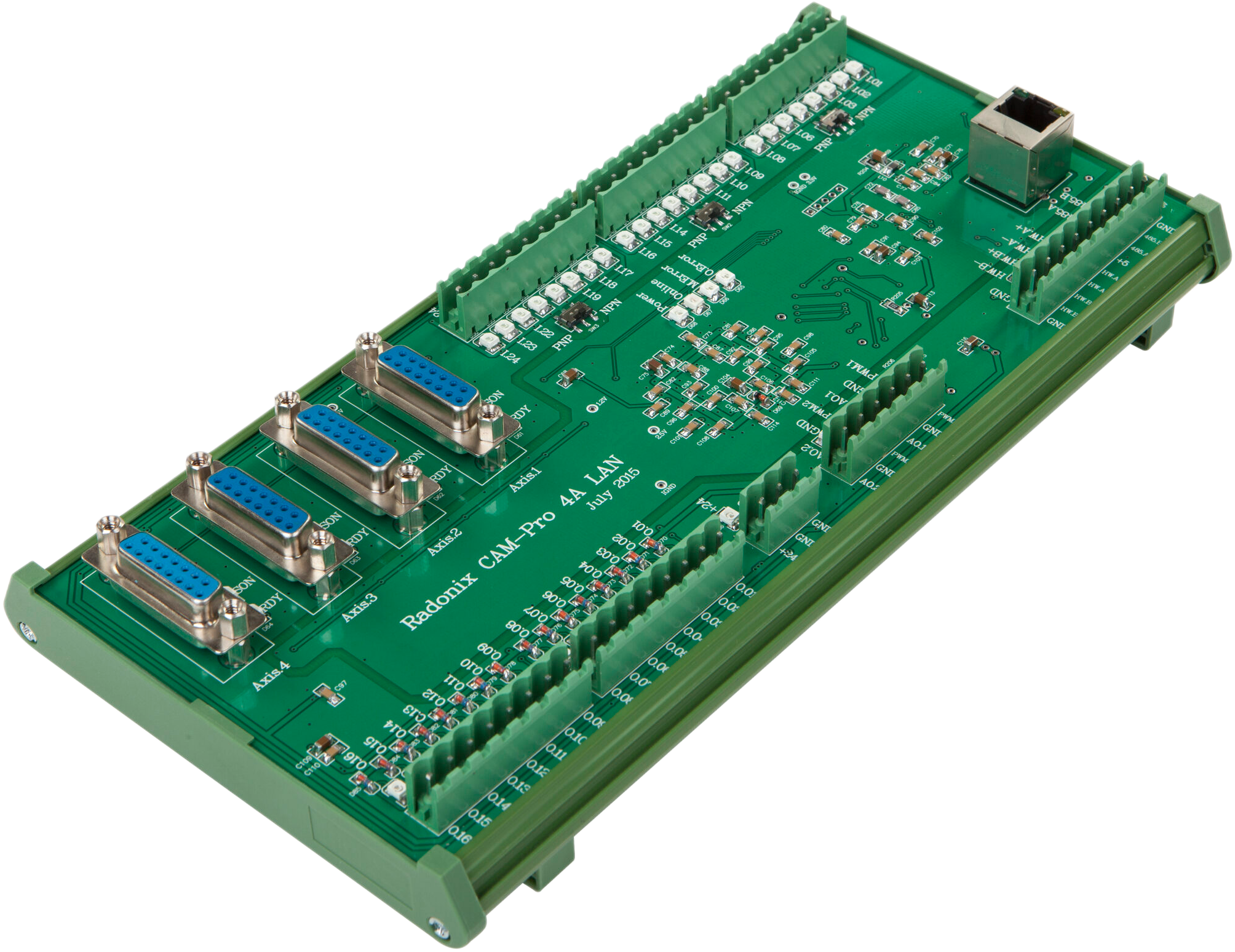

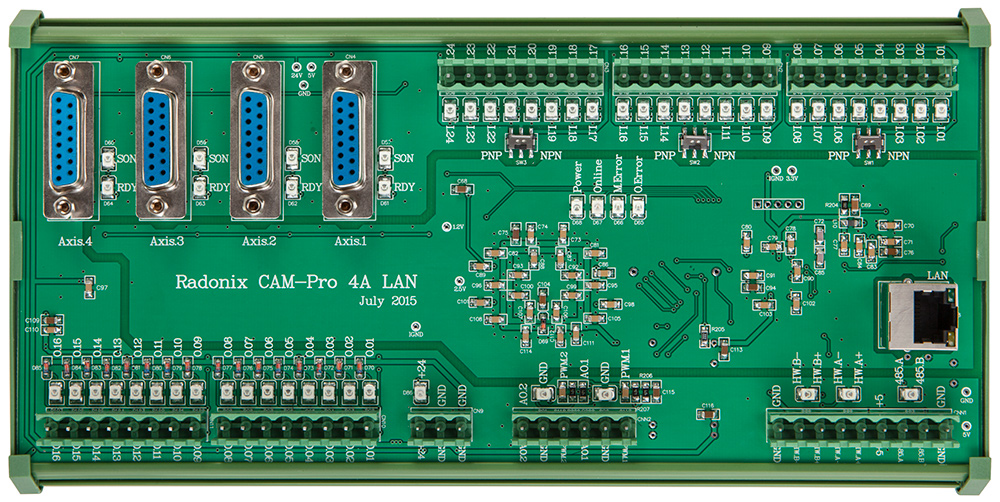

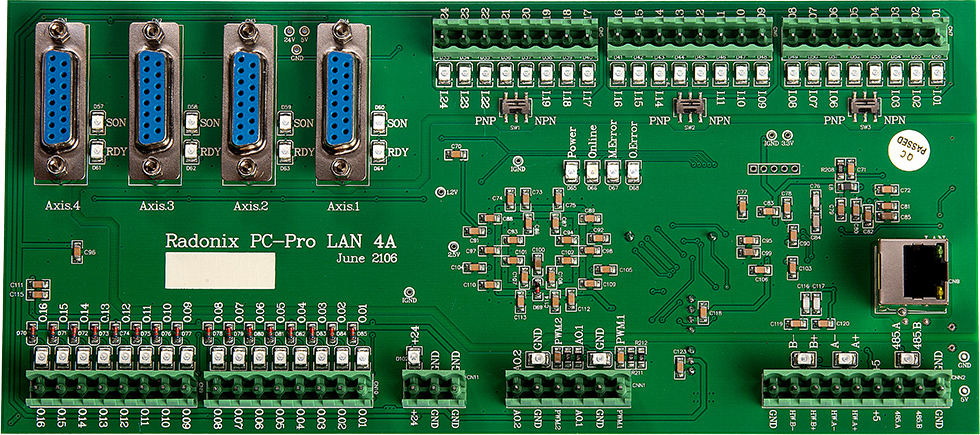

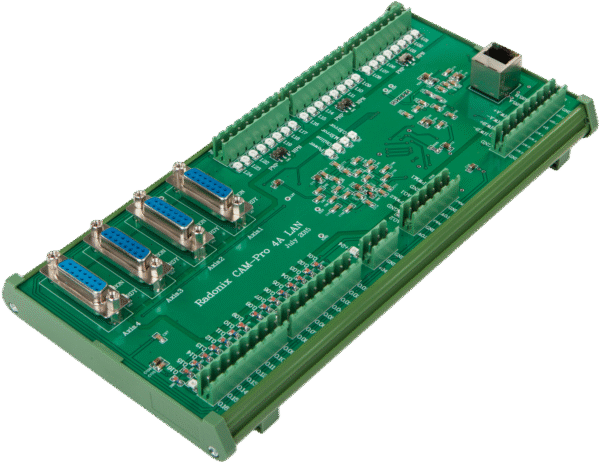

PC-Pro LAN 4A

یک از مشخصات کارت کنترلر ۴ محوره PC-Pro LAN 4A، از پروفایل سرعت S-Curve و نرخ پالس ۵۰۰ کیلوهرتز گرفته تا زیرساخت ارتباطی LAN و ورودی/خروجی‌های گسترده، با دقتی وسواس‌گونه برای ارائه یک پلتفرم کنترل بی‌رقیب انتخاب شده‌اند.

ستون فقرات ارتباطی؛ پایداری مطلق با LAN و TCP/IP

بنیادی‌ترین و شاید مهم‌ترین ویژگی که سری کنترلر Pro-LAN را به انتخاب اول حرفه‌ای‌ها در محیط‌های صنعتی تبدیل کرده، زیرساخت ارتباطی آن است. PC-ProLAN 4A نیز بر همین اساس، از «نوع ارتباط با کامپیوتر: LAN با نرخ ۱۰۰ مگابیت بر ثانیه (TCP/IP)» بهره می‌برد.

چرا LAN یک تغییردهنده بازی است؟

1. ایزولاسیون کامل الکتریکی: برخلاف پروتکل‌های دیگر، پورت LAN به صورت ذاتی دارای ایزولاسیون گالوانیک از طریق ترانسفورماتورهای داخلی است. این ویژگی، یک سپر دفاعی فیزیکی بین کنترلر و کامپیوتر ایجاد کرده و از انتقال هرگونه نویز الکتریکی، نوسانات ولتاژ و حلقه‌های زمین (Ground Loops) جلوگیری می‌کند. این یعنی بالاترین سطح از پایداری و حفاظت سخت‌افزاری.
2. پروتکل هوشمند TCP/IP: این پروتکل، با داشتن مکانیزم‌های داخلی بررسی خطا و ارسال مجدد بسته‌ها، تضمین می‌کند که داده‌ها به صورت ۱۰۰٪ صحیح و کامل به کنترلر می‌رسند. در فرآیندهای پیچیده و طولانی، این ویژگی از بروز خطاهای فاجعه‌بار جلوگیری می‌کند.
3. فاصله و انعطاف‌پذیری: با «طول ارتباط بیش از ۲۰ متر با کابل UTP و بیش از ۵۰ متر با کابل SFUTP»، می‌توان کامپیوتر را در یک اتاق کنترل تمیز و ایمن، دور از گرد و غبار، ارتعاشات و نویزهای شدید کارگاه قرار داد؛ امری که طول عمر کامپیوتر و پایداری کل سیستم را افزایش می‌دهد.

مهندسی حرکت پیشرفته؛ دقت، سرعت و نرمی بی‌نظیر

کنترلر PC-ProLAN 4A، موتور پردازش حرکت آن است که برای ارائه بالاترین سطح از عملکرد دینامیکی طراحی شده است.

کنترل تا ۴ محور مستقل و همزمان

این کنترلر قادر به مدیریت «تا ۴ محور مستقل و همزمان» است. این به معنای توانایی اجرای پیچیده‌ترین مسیرهای حرکتی در فضای سه‌بعدی به همراه یک محور چرخشی (مانند ماشین‌کاری‌های ۴-محور همزمان) یا کنترل یک ابزار جانبی به صورت کاملاً هماهنگ با محورهای اصلی است.

سرعت و دقت میکرونی

با «سرعت پالس محور ۵۰۰,۰۰۰ (پالس در ثانیه)»، این کنترلر در زمره سریع‌ترین کنترلرهای موجود در بازار قرار می‌گیرد. این نرخ پالس 500kHz، در ترکیب با «سازگاری با موتورهای پالس/جهت‌دار» (Pulse/Direction)، دو مزیت کلیدی به ارمغان می‌آورد:

• سرعت بسیار بالا: امکان دستیابی به سرعت‌های حرکتی فوق‌العاده بالا، که زمان سیکل کاری را به شدت کاهش می‌دهد.
• رزولوشن فوق‌العاده: توانایی تولید حرکت‌های بسیار نرم و دقیق با رزولوشن بالا (در صورت استفاده از درایورهای میکرواستپینگ)، که منجر به تولید سطوح صاف و منحنی‌های بدون پله می‌شود.

پروفیل سرعت S-Curve؛ اوج نرمی حرکت

یکی از پیشرفته‌ترین ویژگی‌های کنترلر PC-ProLAN 4A، استفاده از «نوع پروفیل سرعت S-Curve» است. برخلاف پروفیل‌های خطی که تغییر شتاب در آن‌ها به صورت ناگهانی است، پروفیل S-Curve نرخ تغییرات شتاب (Jerk) را کنترل می‌کند. این امر منجر به:

• کاهش چشمگیر ارتعاشات: شروع و پایان حرکت بسیار نرم‌تر بوده و از لرزش دستگاه، به خصوص در سرعت‌های بالا، جلوگیری می‌کند.
• افزایش طول عمر مکانیکی: کاهش تنش و ضربه به قطعات مکانیکی مانند بال‌اسکرو، ریل‌ها و کوپلینگ‌ها.
• کیفیت سطح بالاتر: حرکت نرم‌تر به معنای عدم وجود رد لرزش ابزار روی قطعه کار است.
  با «محدوده عملکرد زمان شتاب از 50mm/s² تا 30000mm/s²»، اپراتور می‌تواند دینامیک حرکت را با دقتی بی‌نظیر برای هر نوع ماشین، از یک حکاکی سبک تا یک گنتری سنگین، تنظیم کند.

مرکز فرماندهی جامع؛ ورودی/خروجی‌های گسترده و هوشمند

کنترلر PC-ProLAN 4A با مجموعه‌ای بی‌نظیر از «ورودی/خروجی دیجیتال، آنالوگ و خروجی‌های PWM»، خود را به عنوان یک هاب کنترلی کامل معرفی می‌کند.

• ۲۴ ورودی دیجیتال NPN و PNP: این تعداد بالای ورودی، که به صورت هوشمند از هر دو نوع سنسور NPN و PNP پشتیبانی می‌کنند، انعطاف‌پذیری بی‌نظیری را برای اتصال به انواع لیمیت سوئیچ، سنسور، پراب، دکمه‌های کنترلی و سیگنال‌های فیدبک فراهم می‌کند.
• ۱۶ خروجی دیجیتال با حفاظت اتصال کوتاه: ۱۶ خروجی کلکتور باز برای کنترل رله‌ها، شیرهای برقی، اسپیندل و... در دسترس است. ویژگی حیاتی «حفاظت اتصال کوتاه»، از آسیب دیدن کنترلر در صورت بروز خطا در سیم‌کشی خارجی جلوگیری می‌کند.
• ۲ خروجی آنالوگ: برای کنترل دقیق پارامترهایی مانند سرعت اسپیندل (از طریق VFD) یا قدرت لیزر.
• ۲ خروجی PWM با فرکانس قابل تنظیم: یک ابزار قدرتمند برای کاربردهای خاص مانند کنترل دقیق سرو موتورها، سیستم‌های حرارتی، یا درایورهای LED. «فرکانس قابل تنظیم»، امکان بهینه‌سازی خروجی را برای هر کاربرد خاص فراهم می‌کند.

پردازش و امنیت در کلاس جهانی

• پردازش بدون وقفه: با «ظرفیت بافر سخت افزاری ۲۰۰۰ بلاک FIFO» و «زمان تبادل داده ۲۰ میلی‌ثانیه»، این کنترلر تضمین می‌کند که حتی سنگین‌ترین و پیچیده‌ترین فایل‌های G-code نیز بدون کوچک‌ترین توقف یا لرزش (Data Starvation) اجرا شوند.
• ایزولاسیون کامل: تمام بخش‌های حساس سیستم توسط «اپتوکوپلر» ایزوله شده‌اند و یک سپر دفاعی مستحکم در برابر نویزهای ویرانگر محیط صنعتی ایجاد می‌کنند.
• امنیت سخت‌افزاری: وجود «۲۴ عدد قفل زمانی با ساعت داخلی»، این کنترلر را به ابزاری ایده‌آل برای سازندگان ماشین (OEM) تبدیل می‌کند که به دنبال راهکارهای مدیریت فروش و خدمات پس از فروش هستند.

اکوسیستم و مشخصات تکمیلی

• سازگاری گسترده: این کنترلر با آخرین نسخه‌های سیستم عامل، شامل «ویندوزهای ۷، ۸، ۱۰ و ۱۱» سازگار است.
• اکوسیستم کامل: پشتیبانی کامل از «تجهیزات جانبی» مانند «جوی استیک، ریموت، و هندویل» رادونیکس، تجربه کاربری روان و کارآمدی را برای اپراتور فراهم می‌کند.
• طراحی بهینه: «برق مصرفی ۱۶ تا ۳۲ ولت» و ابعاد کامپکت «۲۵ در ۱۳ سانتی‌متر»، نصب و یکپارچه‌سازی آن در تابلو برق را آسان می‌سازد.
• کنترل حلقه باز: این «نوع کنترلر»، یک راهکار قدرتمند، اثبات‌شده و مقرون‌به‌صرفه برای کنترل دقیق استپر موتورهاست که در عین سادگی، دقت مورد نیاز اکثر کاربردهای صنعتی را فراهم می‌کند.

انتخاب حرفه‌ای‌ها برای ماشین‌آلات پیشرفته

کنترلر Radonix PC-ProLAN 4A، حاصل سال‌ها تجربه و نوآوری در مهندسی کنترل حرکت است. این محصول با ترکیب زیرساخت ارتباطی بی‌نهایت پایدار LAN، موتور پردازش حرکت فوق‌العاده قدرتمند با پروفیل S-Curve، و مجموعه‌ای جامع و هوشمند از ورودی/خروجی‌ها، خود را به عنوان استاندارد طلایی جدید برای کنترل ماشین‌های CNC مدرن معرفی می‌کند.

چه هدف شما ساخت یک روتر چوب با دقت بالا باشد، چه یک دستگاه برش سنگ با گنتری سنگین، یا یک ماشین مخصوص در صنعت نساجی و کامپوزیت، PC-ProLAN 4A ابزارها، قدرت و اطمینان لازم برای تحقق پیچیده‌ترین ایده‌ها با بالاترین کیفیت را در اختیار شما قرار می‌دهد. این کنترلر، سرمایه‌گذاری بر روی آینده اتوماسیون، کیفیت بی‌نقص و بهره‌وری حداکثری است.
