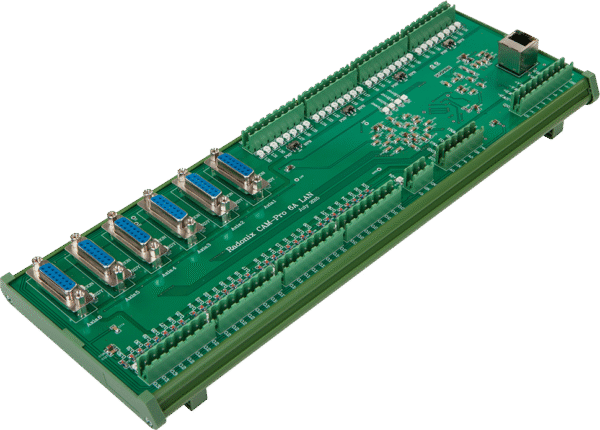

کنترلر PC-ProLAN 6A

مشخصات کنترلر Radonix PC-ProLAN 6A پرچمدار، از پروفایل سرعت S-Curve و نرخ پالس ۵۰۰ کیلوهرتز گرفته تا ۳۲ ورودی و ۳۲ خروجی دیجیتال، با یک هدف واحد مهندسی شده‌اند: ارائه قدرت، دقت و اطمینان بی‌چون و چرا برای پیچیده‌ترین ماشین‌آلات CNC.

مرکز ارتباطی؛ پایداری مطلق با LAN و TCP/IP

امضای سری Pro-LAN و دلیل اصلی که این کنترلرها «برای استفاده در محیط های صنعتی بسیار مناسب هستند»، زیرساخت ارتباطی بی‌نظیر آنهاست. PC-ProLAN 6A نیز بر همین پایه، از «نوع ارتباط با کامپیوتر: لن با نرخ ۱۰۰ مگابیت بر ثانیه (TCP/IP)» بهره می‌برد.

چرا LAN استانداردی بی‌رقیب در صنعت است؟

1. مصونیت کامل در برابر نویز (نویز پذیری پایین): برخلاف پورت‌های دیگر، پورت LAN به صورت ذاتی دارای ایزولاسیون گالوانیک از طریق ترانسفورماتورهای داخلی است. این سپر دفاعی، یک جداسازی فیزیکی بین مدار کنترلر و کامپیوتر ایجاد کرده و از انتقال هرگونه نویز الکتریکی، نوسانات ولتاژ و حلقه‌های زمین (Ground Loops) که در محیط‌های صنعتی فراوان هستند، جلوگیری می‌کند.
2. پروتکل ارتباطی هوشمند TCP/IP: این پروتکل، با داشتن مکانیزم‌های داخلی بررسی خطا (Error Checking) و ارسال مجدد بسته‌های داده، تضمین می‌کند که هر فرمان G-code به صورت ۱۰۰٪ صحیح و کامل به کنترلر می‌رسد. در فرآیندهای پیچیده و چند ساعته، این ویژگی از بروز خطاهای فاجعه‌بار جلوگیری می‌کند.
3. فاصله و انعطاف‌پذیری: با «طول ارتباط بیش از ۲۰ متر با کابل UTP و بیش از ۵۰ متر با کابل SFUTP»، می‌توان کامپیوتر مرکزی را در یک اتاق کنترل ایمن، دور از گرد و غبار، ارتعاشات و نویز شدید کارگاه قرار داد.

تسلط بر پیچیدگی؛ هنر کنترل ۶ محور همزمان

قدرت واقعی PC-ProLAN 6A در توانایی آن برای مدیریت حرکت‌های پیچیده نهفته است.

• کنترل تا ۶ محور مستقل و همزمان: این کنترلر قادر به مدیریت «تا ۶ محور مستقل و همزمان» است. این قابلیت، آن را برای پیچیده‌ترین کاربردهای کینماتیکی، از جمله ماشین‌کاری ۵-محور همزمان (که در آن ابزار به صورت عمود بر سطح قطعه کار باقی می‌ماند) و هدایت کامل بازوهای رباتیک ۶-درجه آزادی، ایده‌آل می‌سازد.
• سرعت و دقت بی‌نظیر: با «نرخ پالس خروجی محورها: ۵۰۰ هزار پالس بر ثانیه»، این کنترلر قادر به تولید حرکت‌هایی با سرعت و رزولوشن فوق‌العاده است. این نرخ پالس 500 kHz، در ترکیب با استاندارد صنعتی «پالس-دایرکشن»، امکان دستیابی به سرعت‌های بسیار بالا و در عین حال، حرکت‌های میکرونی و نرم را فراهم می‌کند.

مهندسی حرکت نرم؛ پروفیل سرعت S-Curve

یکی از پیشرفته‌ترین ویژگی‌های PC-ProLAN 6A، استفاده از «نوع پروفیل سرعت S-Curve» است. برخلاف پروفیل‌های خطی که تغییر شتاب ناگهانی دارند، پروفیل S-Curve نرخ تغییرات شتاب (Jerk) را کنترل می‌کند. این تکنیک پیشرفته منجر به:

• کاهش چشمگیر ارتعاشات: شروع و پایان حرکت بسیار نرم‌تر بوده و از لرزش دستگاه، به خصوص در ماشین‌های سنگین یا سرعت‌های بالا، جلوگیری می‌کند.
• افزایش طول عمر مکانیکی: کاهش تنش و ضربه به قطعات گران‌قیمت مکانیکی مانند بال‌اسکرو، گیربکس‌ها و ریل‌ها.
• کیفیت سطح بی‌نقص: حرکت نرم‌تر به معنای عدم وجود هرگونه رد لرزش ابزار بر روی قطعه کار است که برای کاربردهای پرداخت نهایی و قالب‌سازی حیاتی است.
  با «محدوده عملکرد زمان شتاب از 50mm/s² تا 30000mm/s²»، اپراتور می‌تواند دینامیک حرکت را با دقتی بی‌نظیر برای هر نوع ماشین و هر نوع فرآیند، بهینه‌سازی کند.

هاب فرماندهی نهایی؛ ورودی/خروجی‌های گسترده و هوشمند

PC-ProLAN 6A با ارائه یکی از جامع‌ترین مجموعه‌های I/O در کلاس خود، به یک مرکز فرماندهی کامل تبدیل شده است.

• تا ۳۲ ورودی دیجیتال NPN و PNP: این تعداد عظیم ورودی، که به صورت هوشمند از هر دو نوع سنسور NPN و PNP پشتیبانی می‌کنند، امکان اتصال به تمام سنسورهای قابل تصور در یک ماشین پیچیده (لیمیت سوئیچ‌ها، سنسورهای ابزار، پراب‌های اندازه‌گیری، فیدبک‌های پنوماتیک و...) را فراهم می‌کند.
• ۳۲ خروجی دیجیتال حفاظت شده منفی: «۳۲ خروجی» به معنای قابلیت کنترل تمام عملگرهای دستگاه، از اسپیندل و سیستم خنک‌کننده گرفته تا گریپرهای ربات، میزهای وکیوم، و تمام شیرهای برقی در یک سیستم تعویض ابزار پیچیده است. ویژگی حیاتی «حفاظت شده»، از آسیب دیدن خروجی‌ها در صورت بروز اتصال کوتاه در مدار خارجی جلوگیری می‌کند.
• ۲ خروجی آنالوگ: برای کنترل دقیق و متغیر پارامترهایی مانند سرعت اسپیندل (از طریق VFD) یا قدرت لیزر.
• ۲ خروجی PWM با فرکانس قابل تنظیم: یک ابزار قدرتمند برای کاربردهای خاص مانند کنترل دقیق سرو موتورهای DC، سیستم‌های حرارتی، یا درایورهای تخصصی.

عملکرد بی‌وقفه و امنیت پیشرفته

• پردازش بدون توقف: با «ظرفیت بافر سخت افزاری ۲۰۰۰ بلاک FIFO» و «زمان تبادل داده ۲۰ میلی ثانیه»، این کنترلر تضمین می‌کند که حتی سنگین‌ترین برنامه‌های G-code تولید شده توسط نرم‌افزارهای CAM پیشرفته نیز بدون کوچک‌ترین توقف یا لرزشی (Data Starvation) اجرا شوند.
• ایزولاسیون کامل: تمام بخش‌های حساس سیستم توسط «اپتوکوپلر» ایزوله شده‌اند و یک سپر دفاعی مستحکم در برابر نویزهای ویرانگر محیط صنعتی ایجاد می‌کنند.
• امنیت سخت‌افزاری: وجود «۲۴ عدد قفل زمانی با ساعت داخلی»، این کنترلر را به ابزاری ایده‌آل برای سازندگان ماشین (OEM) تبدیل می‌کند که به دنبال راهکارهای مدیریت فروش، اجاره یا خدمات پس از فروش برای ماشین‌آلات گران‌قیمت خود هستند.

اکوسیستم و مشخصات تکمیلی

• سازگاری با آینده: پشتیبانی از آخرین نسخه‌های سیستم عامل، شامل «ویندوز های ۷، ۸، ۱۰ و ۱۱»، سرمایه‌گذاری شما را برای سال‌های آینده تضمین می‌کند.
• اکوسیستم کامل: پشتیبانی کامل از «تجهیزات جانبی» مانند «جوی استیک، ریموت، و هندویل» رادونیکس، کارایی و راحتی اپراتور را در تعامل با ماشین‌های پیچیده به حداکثر می‌رساند.
• طراحی بهینه: «برق مصرفی ۱۶ تا ۳۲ ولت» و ابعاد «۳۴ در ۱۳ سانتیمتر مربع»، نصب و یکپارچه‌سازی آن در تابلوهای برق صنعتی را تسهیل می‌کند.

کاربردها: تعریف دوباره مرزهای امکان

ترکیب منحصربه‌فرد کنترل ۶-محور، پایداری LAN، پروفایل حرکتی S-Curve، و I/O گسترده، PC-ProLAN 6A را به قلب تپنده ایده‌آل برای پیشرفته‌ترین ماشین‌آلات تبدیل کرده است:

• روترها و فرزهای ۵-محور (منبت، فلزات): حرکت همزمان و نرم ۵ محور برای ماشین‌کاری پیچیده‌ترین قطعات و قالب‌ها با بالاترین کیفیت سطح.
• دستگاه‌های برش پلاسما ۵-محور: قابلیت برش دقیق لبه‌های پخ‌دار (Bevel) بر روی لوله‌ها و ورق‌ها.
• ربات‌های ۶-محور: کنترل کامل بازوهای رباتیک برای کاربردهایی مانند جوشکاری، رنگ‌پاشی، جابجایی و ماشین‌کاری رباتیک.
• دستگاه‌های حکاکی چند-هد (Multi-head): قابلیت کنترل همزمان چندین اسپیندل بر روی محورهای مستقل برای تولید انبوه.

نتیجه‌گیری: انتخاب نهایی برای پیچیده‌ترین چالش‌ها

کنترلر Radonix PC-ProLAN 6A، یک بیانیه جسورانه در دنیای کنترل حرکت است. این محصول، حاصل اوج دانش مهندسی و درک عمیق از نیازهای واقعی صنعت است. این کنترلر با ارائه قدرت، دقت، پایداری و انعطاف‌پذیری بی‌نظیر، به سازندگان و کاربران ماشین‌آلات پیشرفته این امکان را می‌دهد که مرزهای آنچه را که ممکن است جابجا کنند. انتخاب PC-ProLAN 6A، سرمایه‌گذاری بر روی کیفیت بی‌رقیب، بهره‌وری حداکثری، و تحقق پیچیده‌ترین طرح‌های مهندسی با اطمینان کامل است.
