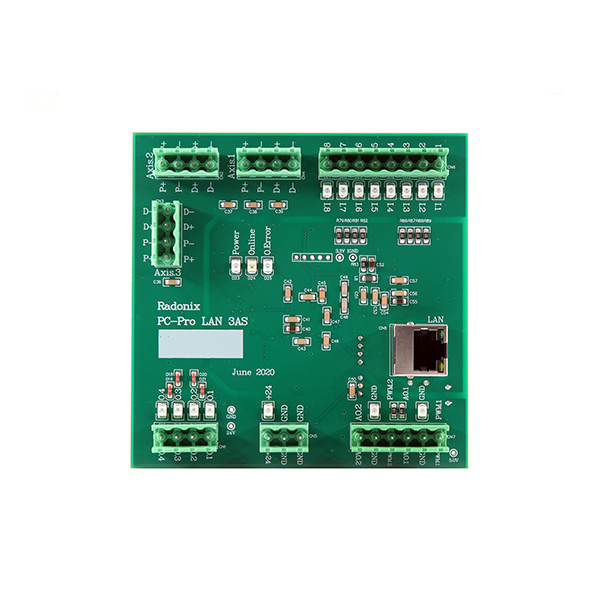

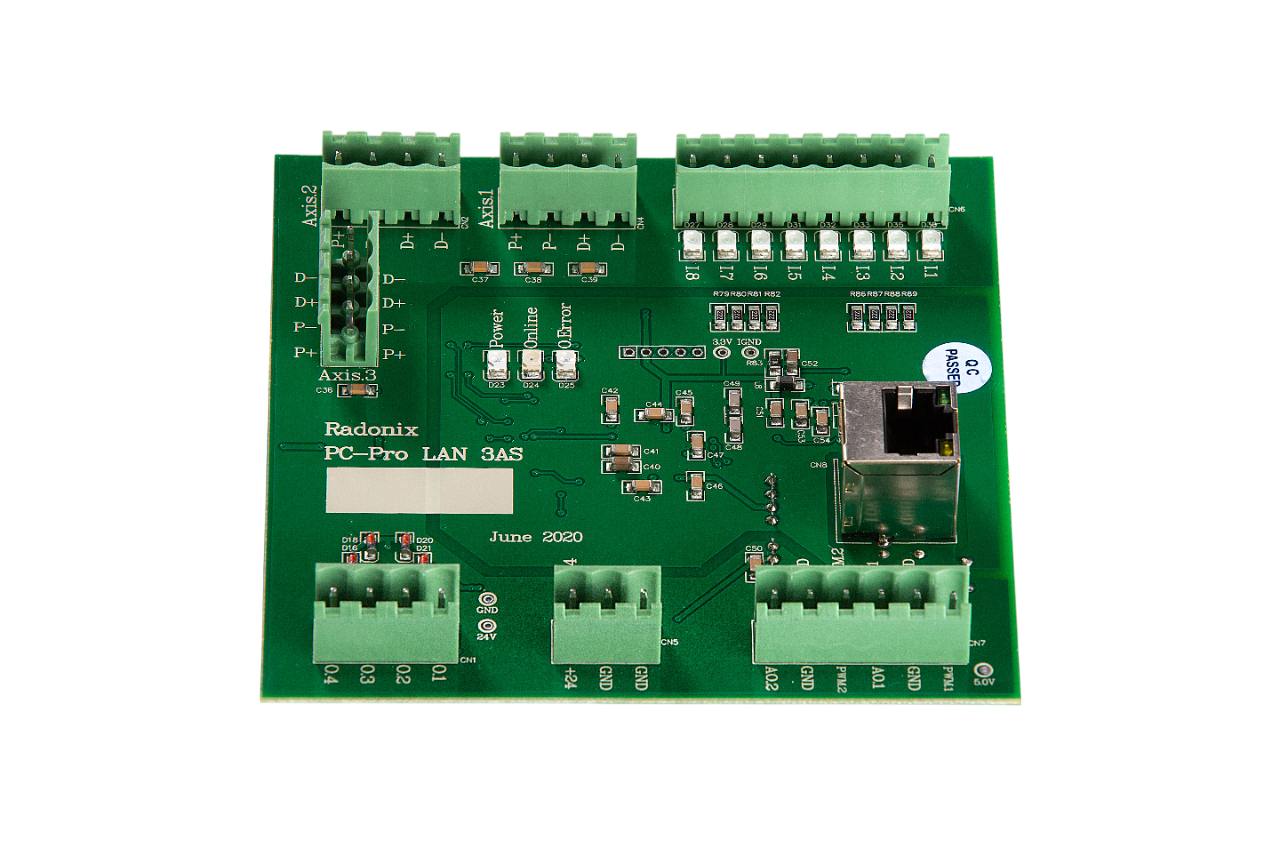

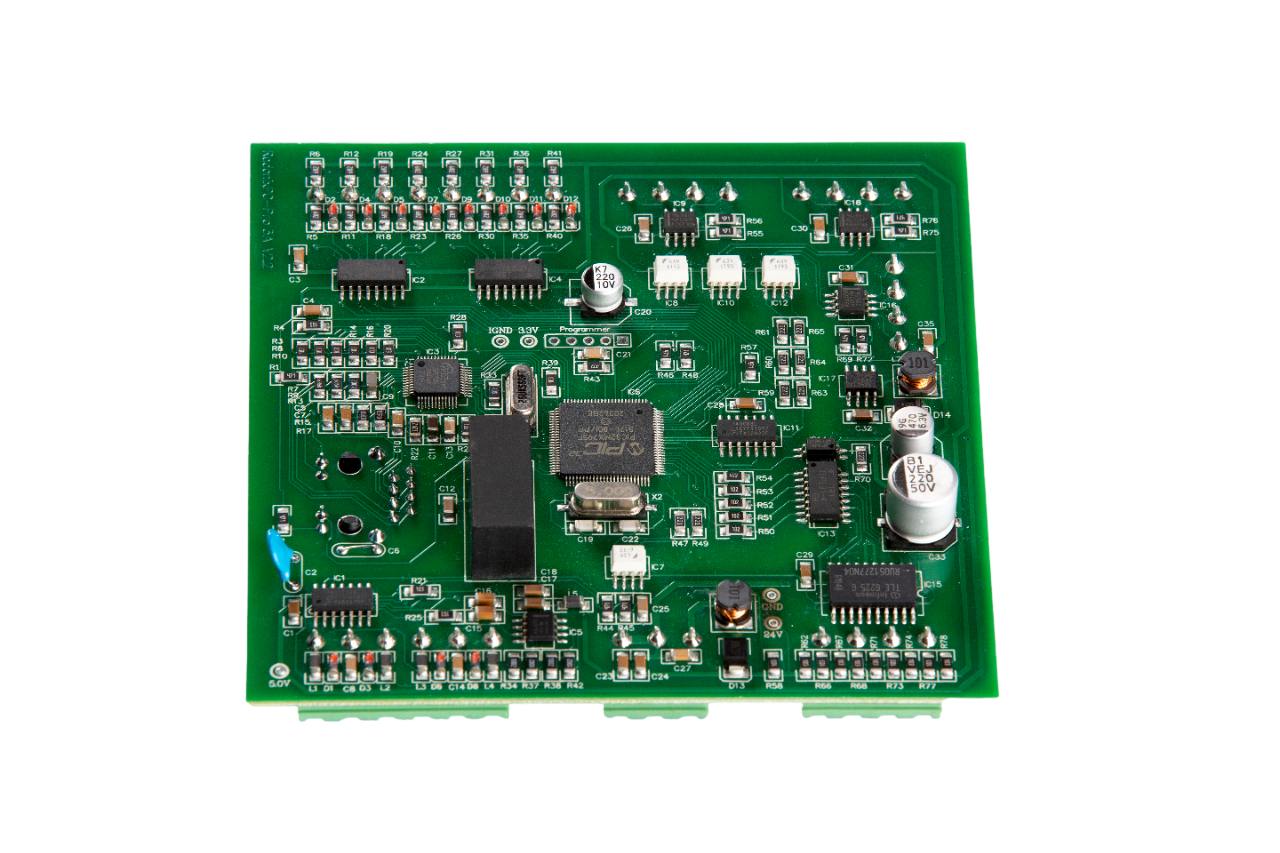

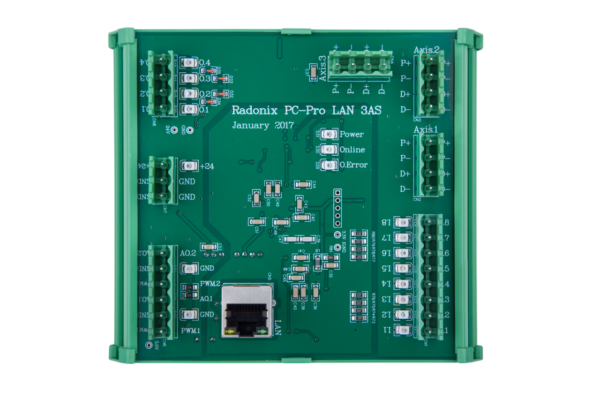

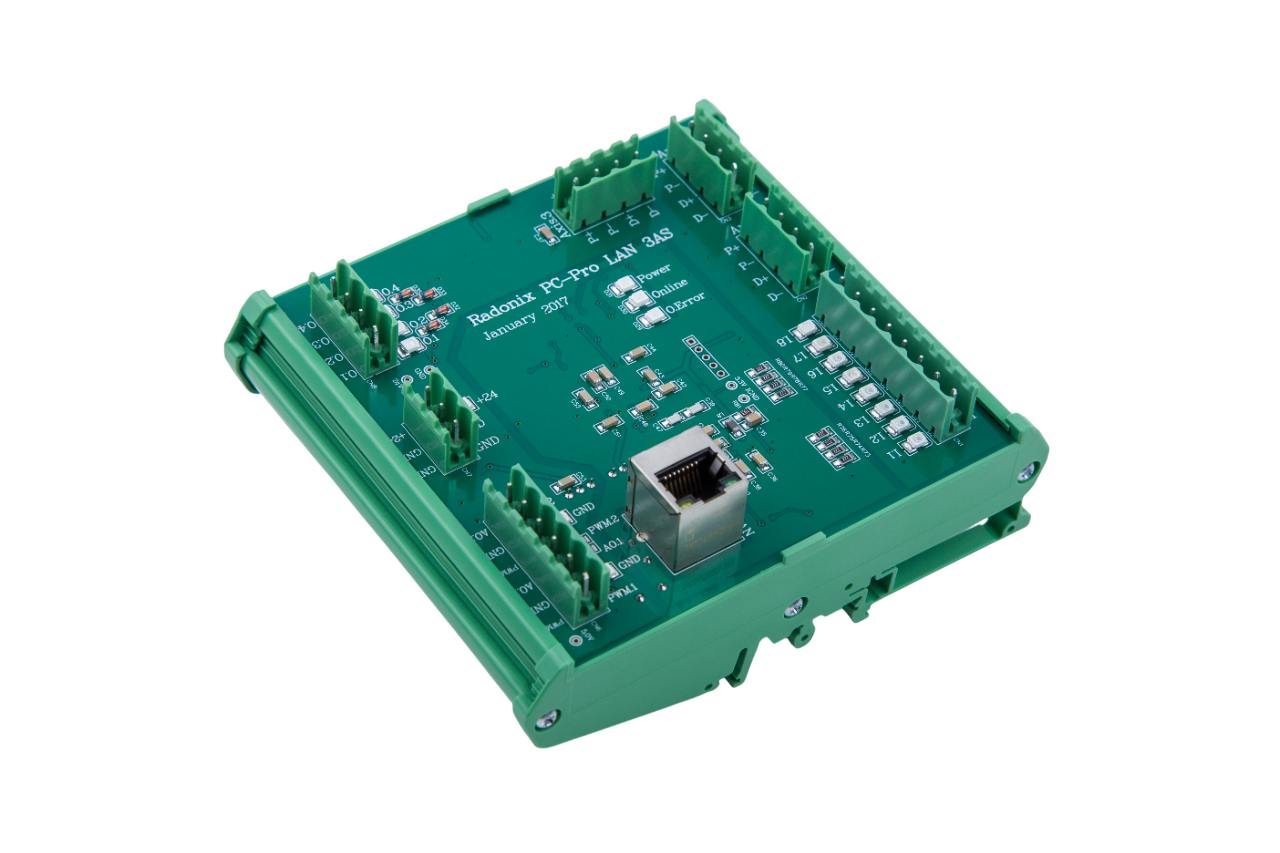

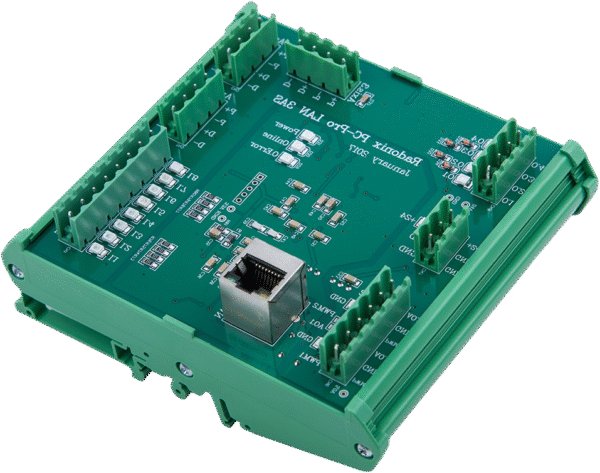

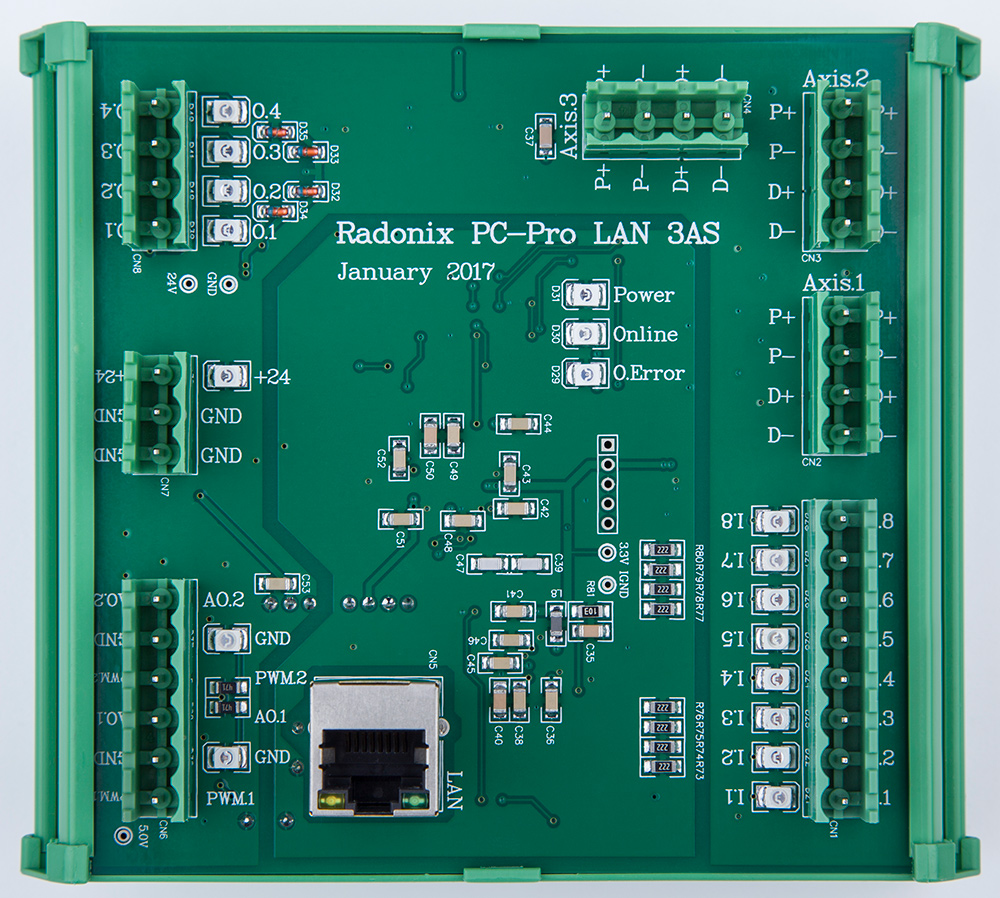

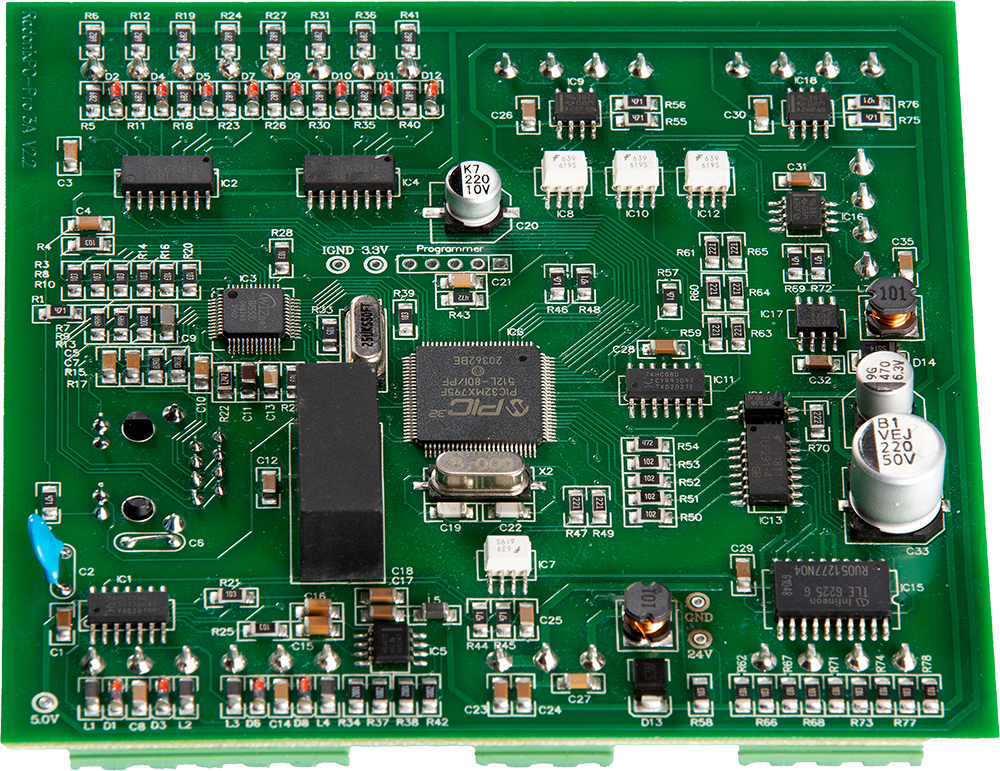

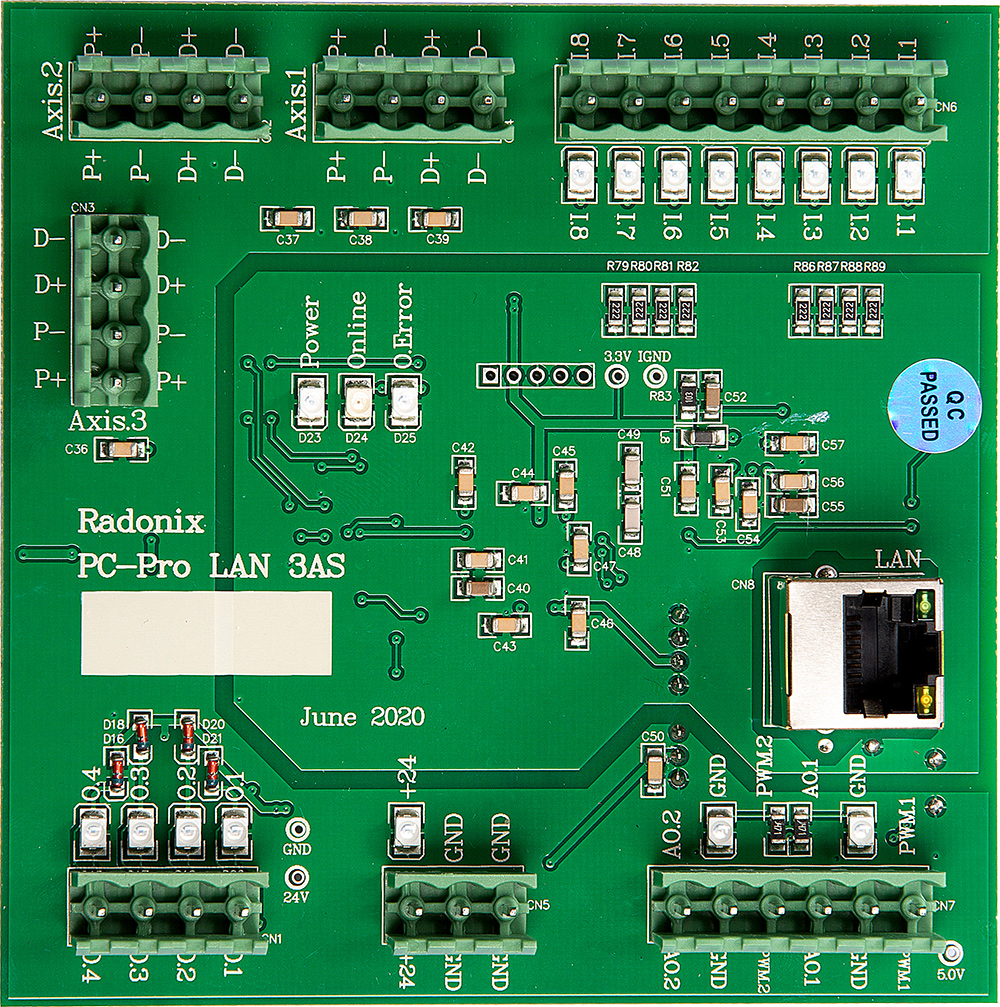

کنترلر PC-ProLAN 3AS

ویژگی‌های محصول کنترلر PC-ProLAN 3AS ، از پروتکل ارتباطی و نرخ پالس گرفته تا خروجی‌های آنالوگ و ابعاد کامپکت، با یک هدف مشترک طراحی شده‌اند: ارائه یک پلتفرم کنترل قدرتمند، پایدار و مقرون‌به‌صرفه.

 پایداری با پورت LAN؛ سپری در برابر نویز صنعتی

برجسته‌ترین ویژگی سری کنترلرهای Pro-LAN و به تبع آن مدل 3AS، روش ارتباط آن با کامپیوتر است: «انتقال داده از طریق لن با نرخ ۱۰۰ مگابیت بر ثانیه (TCP/IP)». این انتخاب مهندسی، دلیلی است که این کنترلرها «دارای نویز پذیری پایین بوده و برای استفاده در محیط های صنعتی بسیار مناسب هستند».

چرا LAN (Ethernet) بر دیگر پروتکل‌ها برتری دارد؟

1. ایزولاسیون الکتریکی ذاتی: برخلاف پورت USB که ارتباط الکتریکی مستقیمی بین کامپیوتر و دستگاه برقرار می‌کند، هر پورت LAN به صورت استاندارد دارای ترانسفورماتورهای ایزولاسیون است. این ترانسفورماتورها یک سد فیزیکی کامل ایجاد کرده و از انتقال هرگونه نویز الکتریکی، نوسانات ولتاژ و حلقه‌های زمین (Ground Loops) بین کامپیوتر و مدار حساس کنترلر جلوگیری می‌کنند. این یعنی بالاترین سطح از حفاظت سخت‌افزاری.
2. پروتکل ارتباطی هوشمند (TCP/IP): پروتکل TCP/IP، ستون فقرات اینترنت، دارای مکانیزم‌های داخلی قدرتمندی برای تضمین صحت داده‌ها است. این پروتکل هر بسته اطلاعاتی را بررسی کرده (Error Checking) و در صورت تشخیص خطا یا از دست رفتن بسته، به صورت خودکار درخواست ارسال مجدد می‌دهد. این ویژگی تضمین می‌کند که حتی یک خط از G-code شما در طول فرآیند از بین نرود؛ امری که برای جلوگیری از خطاهای فاجعه‌بار در حین اجرای برنامه‌های طولانی (مانند پرینت سه‌بعدی) حیاتی است.
3. سرعت و فاصله: نرخ «۱۰۰ مگابیت بر ثانیه» بسیار بیشتر از نیاز هر دستگاه CNC است و یک ارتباط روان و بدون وقفه را تضمین می‌کند. علاوه بر این، کابل‌های LAN می‌توانند تا ۱۰۰ متر طول داشته باشند، که به شما اجازه می‌دهد کامپیوتر اپراتور را در یک اتاق تمیز و ایمن، دور از گرد و غبار، ارتعاشات و نویزهای محیط کارگاهی قرار دهید.

این سه مزیت استراتژیک، پایداری کنترلر PC-ProLAN 3AS را در سخت‌ترین شرایط صنعتی تضمین کرده و آن را به یک انتخاب بی‌چون و چرا برای کاربردهای حساس تبدیل می‌کند.

برش دو-بعدی تا ساخت سه‌-بعدی

PC-ProLAN 3AS یک کنترلر همه‌کاره است که می‌تواند طیف وسیعی از ماشین‌آلات باشد.

• محورها: تا ۳ محور: این کنترلر با داشتن «تعداد محور فعال ۱، ۲، یا ۳»، انعطاف‌پذیری فوق‌العاده‌ای را ارائه می‌دهد. شما می‌توانید از آن برای یک دستگاه ساده تک-محور، یک کاتر استاندارد دو-محور (XY)، یا یک ماشین کامل سه‌-محور (XYZ) برای اجرای مسیرهای حرکتی همزمان و پیچیده استفاده کنید. این قابلیت، آن را برای کاربردهایی فراتر از برش، مانند روترهای CNC و پرینترهای سه‌بعدی، ایده‌آل می‌سازد.
• نرخ پالس خروجی ۴۰ هزار پالس بر ثانیه: نرخ پالس «۴۰ هزار پالس بر ثانیه» (40 kHz) یک تعادل هوشمندانه بین کارایی و هزینه است. این سرعت برای اکثر کاربردهای هدف این کنترلر، از جمله روترهای سبک و پرینترهای سه‌بعدی، کاملاً کافی بوده و به دستگاه اجازه می‌دهد تا به سرعت‌های حرکتی مناسب دست یابد. در ترکیب با درایورهای میکرواستپینگ، این نرخ پالس، حرکتی نرم و دقیق را برای تولید قطعات با کیفیت تضمین می‌کند.
• نوع کنترلر: کنترل مکان حلقه باز: PC-ProLAN 3AS یک سیستم «کنترل مکان حلقه باز» (Open-loop) است. این روش کنترل، که عمدتاً با استپر موتورها استفاده می‌شود، یک راهکار بسیار قابل اعتماد، ساده و مقرون‌به‌صرفه است که نیاز به انکودرهای گران‌قیمت را حذف کرده و در عین حال، دقت مورد نیاز برای اکثر کاربردهای صنعتی و کارگاهی را فراهم می‌آورد. این فلسفه طراحی، کاملاً با کاربرد آن در «روترهای ارزان» همخوانی دارد.

ورودی/خروجی‌های ایزوله و محافظت‌شده

یک کنترلر مدرن باید بتواند به طور ایمن با دنیای خارج از خود تعامل کند. PC-ProLAN 3AS با مجموعه‌ای کارآمد از I/O، این نیاز را برآورده می‌سازد.

• ۸ ورودی NPN ایزوله شده: این «۸ ورودی دیجیتال» برای اتصال به سنسورهای حیاتی دستگاه مانند لیمیت سوئیچ‌ها، سنسورهای Homing، دکمه توقف اضطراری و پراب‌ها استفاده می‌شوند. استاندارد «NPN» سازگاری با طیف وسیعی از سنسورهای صنعتی را تضمین کرده و مهم‌تر از آن، «ایزوله شده» بودن آن‌ها، مدار اصلی کنترلر را در برابر هرگونه ولتاژ ناخواسته یا خطای الکتریکی از جانب سنسورها، محافظت می‌کند.
• ۴ خروجی حفاظت شده منفی: این «۴ خروجی دیجیتال» برای فعال‌سازی رله‌ها و کنترل تجهیزات جانبی مانند اسپیندل، پمپ خنک‌کننده، یا ارسال فرمان استارت به منبع برش (لیزر/پلاسما) به کار می‌روند. ویژگی کلیدی در اینجا، «حفاظت شده» بودن خروجی‌هاست. این به معنای وجود مدارهای داخلی برای محافظت در برابر اتصال کوتاه است که پایداری و طول عمر کنترلر را در شرایط خطای احتمالی، به شدت افزایش می‌دهد.
• ۲ خروجی آنالوگ محافظت‌شده: این یک ویژگی پیشرفته و بسیار کاربردی است. وجود «۲ خروجی آنالوگ» (معمولاً 0-10V)، به کنترلر اجازه می‌دهد تا پارامترهای فرآیند را به صورت دینامیک و از طریق G-code کنترل کند. این قابلیت، در را به روی امکانات جدیدی باز می‌کند:
  • در روتر CNC: کنترل دقیق سرعت اسپیندل از طریق یک درایو فرکانس متغیر (VFD).
  • در برش لیزر: تنظیم آنی قدرت خروجی لیزر برای حکاکی با عمق‌های متفاوت.
  • در پرینتر سه‌بعدی: کنترل دقیق سرعت فن خنک‌کننده یا نرخ خروج مواد از اکسترودر.
    این خروجی‌ها نیز «حفاظت شده» هستند تا ایمنی کامل سیستم حفظ شود.

یکپارچگی آسان و کاربری روان

رادونیکس در طراحی PC-ProLAN 3AS، به سهولت استفاده و نصب نیز توجه ویژه‌ای داشته است.

• ابعاد: ۱۱ در ۱۳ سانتیمتر مربع: این ابعاد بسیار کامپکت، نصب کنترلر را حتی در کوچک‌ترین تابلوهای برق ممکن ساخته و فرآیند مونتاژ دستگاه را تسهیل می‌کند.
• سیستم عامل: ۱۰, ۷, ۸/۱: سازگاری با طیف گسترده‌ای از نسخه‌های محبوب سیستم عامل ویندوز، به شما این اطمینان را می‌دهد که می‌توانید از کامپیوترهای موجود خود بدون نیاز به نصب سیستم‌عامل‌های قدیمی یا خاص، برای کنترل دستگاه استفاده کنید.
• تجهیزات جانبی: پشتیبانی از «جوی استیک و ریموت»، تجربه کاربری را به طور چشمگیری بهبود می‌بخشد. اپراتور می‌تواند با آزادی عمل کامل، به دستگاه نزدیک شده و عملیات حساس موقعیت‌یابی (Jogging) و تنظیم نقطه صفر را با دقت و سرعت بالاتری انجام دهد.

کاربردها: یک کنترلر برای چندین ماشین

ترکیب منحصربه‌فرد پایداری LAN، انعطاف‌پذیری ۳-محور، و خروجی‌های آنالوگ، PC-ProLAN 3AS را به یک انتخاب هوشمندانه برای کاربردهای زیر تبدیل کرده است:

• ماشین‌آلات برش ۲-محور (پلاسما، لیزر، شعله، آب، سیم داغ): پایداری بی‌نظیر در برابر نویز، این کنترلر را برای این محیط‌های خشن صنعتی ایده‌آل می‌سازد.
• روترهای CNC ارزان‌قیمت: تعادل عالی بین قیمت، کارایی و قابلیت کنترل ۳-محور، آن را به قلب تپنده ایده‌آل برای روترهای کارگاهی و آموزشی تبدیل می‌کند.
• پرینترهای سه‌بعدی (FDM/FFF): کنترل همزمان ۳ محور، ارتباط پایدار LAN برای جلوگیری از قطعی در چاپ‌های طولانی، و خروجی آنالوگ برای کنترل دقیق فرآیند اکستروژن، تمام نیازهای یک پرینتر سه‌بعدی با کیفیت را برآورده می‌کند.

نتیجه‌گیری

کنترلر PC-ProLAN 3AS رادونیکس، یک راهکار کنترل حرکت همه‌کاره، پایدار و مقرون‌به‌صرفه است که قدرت و اطمینان ارتباطات مبتنی بر LAN را به دنیای ماشین‌آلات CNC عمومی می‌آورد. این کنترلر با ارائه یک مجموعه متوازن از ویژگی‌های ضروری شامل کنترل ۳-محور، ورودی/خروجی‌های محافظت‌شده و خروجی‌های آنالوگ، به سازندگان و کاربران دستگاه این قدرت را می‌دهد که با کمترین هزینه، ماشین‌آلاتی دقیق، قابل اعتماد و مقاوم در برابر شرایط سخت صنعتی بسازند. انتخاب PC-ProLAN 3AS، به معنای انتخاب هوشمندانه پایداری، انعطاف‌پذیری و کارایی است.
