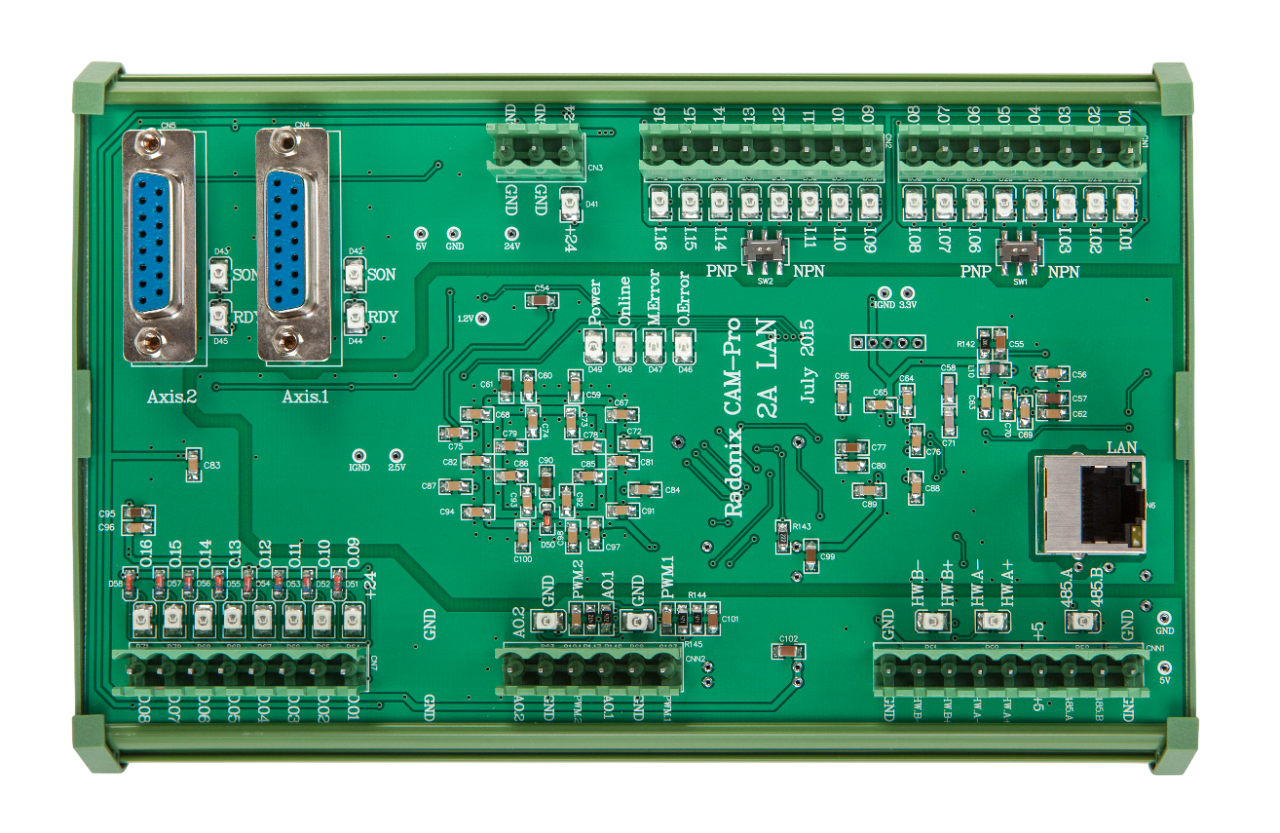

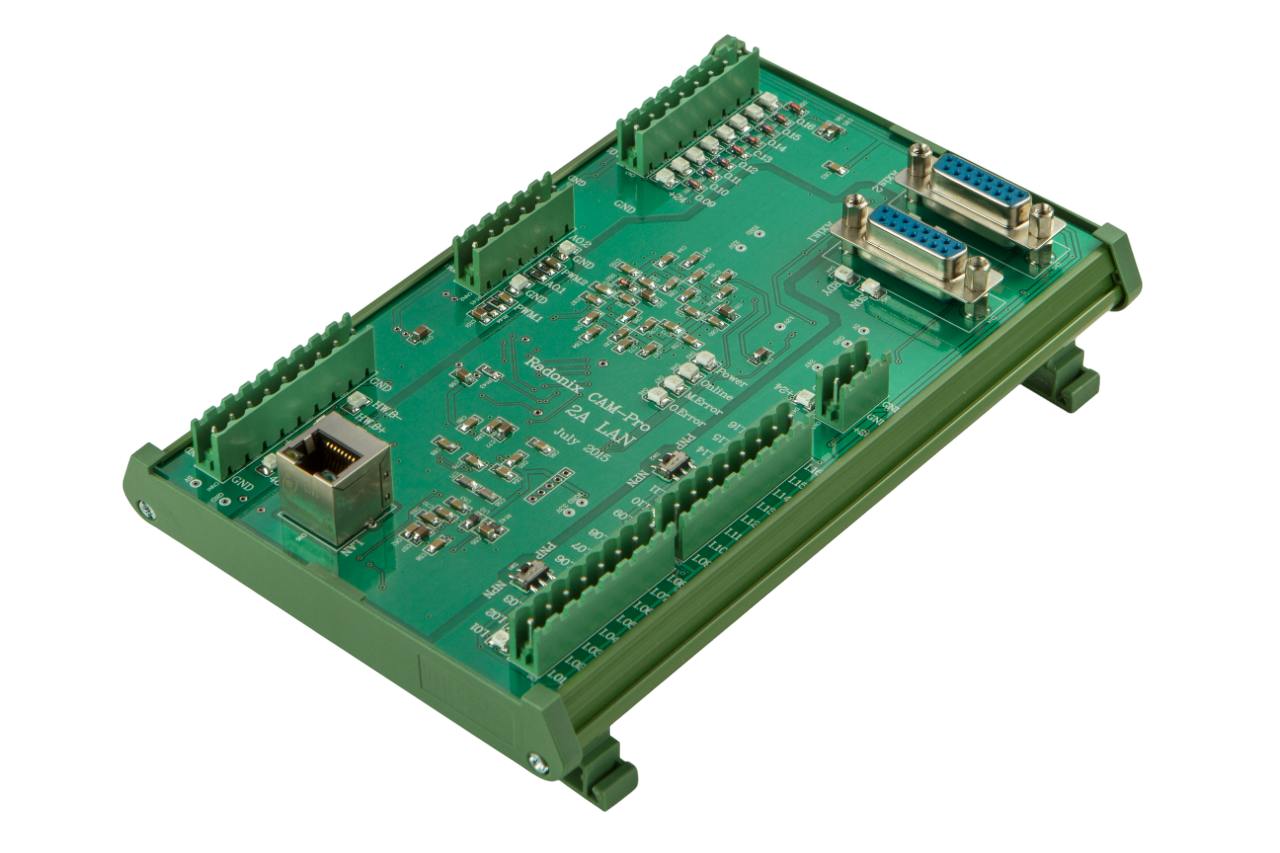

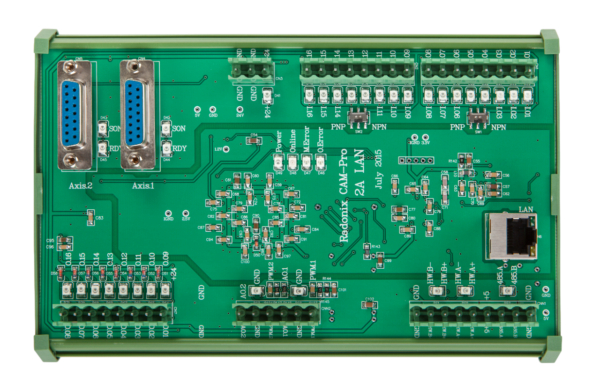

کنترلر PC-ProLAN 2A

ویژگی‌های محصول کنترلر PC-ProLAN 2A، از پروتکل ارتباطی و نرخ پالس گرفته تا خروجی‌های آنالوگ و قفل‌های سخت‌افزاری، با هدفی مشخص برای ارائه حداکثر پایداری، دقت و کارایی در ماشین‌آلات برش طراحی شده‌اند.

 پایداری با پورت LAN

مهم‌ترین و بنیادین‌ترین ویژگی کنترلر PC-ProLAN 2A، روش ارتباط آن با کامپیوتر است: «انتقال داده از طریق لن با نرخ ۱۰۰ مگابیت بر ثانیه (TCP/IP)». این مشخصه، به تنهایی، این کنترلر را در کلاسی متفاوت از سیستم‌های مبتنی بر USB یا سایر پروتکل‌های غیرصنعتی قرار می‌دهد.

چرا LAN (Ethernet) انتخاب برتر برای صنعت است؟

1. ایزولاسیون ذاتی: هر پورت LAN به صورت استاندارد دارای ترانسفورماتورهای ایزولاسیون داخلی است. این ویژگی یک سد فیزیکی بین مدار کنترلر و کامپیوتر ایجاد کرده و از انتقال نویزهای الکتریکی و ولتاژهای ناخواسته (Surges) بین دو دستگاه جلوگیری می‌کند. این ایزولاسیون، «نویز پذیری پایین» را تضمین کرده و کنترلر را در برابر خطرات محیطی محافظت می‌کند.
2. سیگنالینگ تفاضلی: همانند پروتکل‌های صنعتی دیگر، LAN نیز از سیگنالینگ تفاضلی استفاده می‌کند که به طور مؤثری نویزهای الکترومغناطیسی محیطی را خنثی کرده و انتقال داده بدون خطا را حتی در کنار منابع نویز شدید مانند قوس پلاسما، تضمین می‌نماید.
3. پروتکل قابل اعتماد TCP/IP: ارتباط بر بستر پروتکل TCP/IP انجام می‌شود. این پروتکل دارای مکانیزم‌های داخلی برای بررسی خطا (Error Checking) و ارسال مجدد بسته‌های از دست رفته (Packet Resending) است. این بدان معناست که هر دستوری که از کامپیوتر ارسال می‌شود، تضمیناً به صورت کامل و صحیح به دست کنترلر خواهد رسید؛ امری که برای حفظ یکپارچگی مسیر برش حیاتی است.
4. سرعت بالا: نرخ انتقال «۱۰۰ مگابیت بر ثانیه»، سرعتی بسیار فراتر از نیاز یک دستگاه CNC است و تضمین می‌کند که حتی پیچیده‌ترین و طولانی‌ترین برنامه‌های G-code نیز بدون هیچ‌گونه تأخیر یا توقفی (Data Starvation) به کنترلر منتقل شوند.

به همین دلیل است که این سری از کنترلرهای رادونیکس «برای استفاده در محیط های صنعتی بسیار مناسب هستند» و به عنوان یک راهکار قابل اعتماد برای کاربردهای حساس شناخته می‌شوند.

مشخصات فنی محورها

PC-ProLAN 2A به طور خاص برای کاربردهای دو-بعدی بهینه‌سازی شده است.

• محورها: ۲ محور همزمان: این کنترلر برای مدیریت کامل و هماهنگ «۲ محور همزمان» (معمولاً X و Y) طراحی شده است. این قابلیت، پیش‌نیاز اصلی برای تمام دستگاه‌های برش صفحه‌ای است که نیاز به ترسیم مسیرهای پیچیده، منحنی‌ها و خطوط در یک صفحه دو-بعدی دارند.
• نرخ پALS خروجی ۵۰۰ هزار پالس بر ثانیه: این نرخ پالس بسیار بالا («۵۰۰ هزار پالس بر ثانیه» یا 500 kHz)، یکی از کلیدی‌ترین مزایای فنی این کنترلر است. این ویژگی به دستگاه اجازه می‌دهد تا به سرعت‌های بسیار بالا دست یابد و مهم‌تر از آن، در ترکیب با درایورهای دارای قابلیت میکرواستپینگ، منحنی‌ها و دایره‌ها را با نرمی و دقت فوق‌العاده و بدون هیچ‌گونه شکستگی یا پله‌ پله شدن، برش دهد. این امر مستقیماً بر کیفیت لبه برش و زیبایی محصول نهایی تأثیر می‌گذارد. نوع خروجی نیز استاندارد صنعتی «پالس-دایرکشن» است.

ورودی و خروجی‌های جامع و محافظت‌شده

یک کنترلر برش، علاوه بر حرکت، باید بتواند با مجموعه‌ای از سنسورها و عملگرها در تعامل باشد. PC-ProLAN 2A در این زمینه، مجموعه‌ای کامل و ایمن را ارائه می‌دهد.

• ۱۶ ورودی NPN ایزوله شده: این «۱۶ ورودی دیجیتال» برای اتصال به لیمیت سوئیچ‌ها، سنسورهای موقعیت‌یاب (Homing)، دکمه توقف اضطراری، و مهم‌تر از همه، سیگنال‌های تأیید از منبع برش (مانند سیگنال Arc OK از یونیت پلاسما) به کار می‌روند. «ایزوله شده» بودن این ورودی‌ها، از کنترلر در برابر هرگونه خطای الکتریکی در مدارات خارجی محافظت می‌کند.
• ۸ خروجی حفاظت شده منفی: این «۸ خروجی دیجیتال» برای کنترل رله‌ها و شیرهای برقی استفاده می‌شوند؛ مانند فرمان استارت برش به یونیت پلاسما یا لیزر، کنترل شیرهای گاز در برش با شعله، یا فعال کردن سیستم‌های جانبی. عبارت «حفاظت شده» به این معناست که این خروجی‌ها دارای مدارهای داخلی برای محافظت در برابر اتصال کوتاه یا جریان کشی بیش از حد هستند که طول عمر و پایداری کنترلر را تضمین می‌کند.
• ۲ خروجی آنالوگ محافظت‌شده: این یک ویژگی بسیار ارزشمند و پیشرفته است. وجود «۲ خروجی آنالوگ» به کنترلر اجازه می‌دهد تا پارامترهای فرآیند را به صورت متغیر و از طریق G-code کنترل کند. به عنوان مثال، می‌توان از آن برای تنظیم قدرت خروجی لیزر، کنترل دقیق جریان برش در یونیت پلاسما، یا تنظیم سرعت یک موتور جانبی از طریق یک درایو فرکانس متغیر (VFD) استفاده کرد. «محافظت‌شده» بودن این خروجی‌ها نیز ایمنی آن‌ها را در محیط صنعتی تضمین می‌کند.

انعطاف‌پذیری و امنیت برای حرفه‌ای‌ها

PC-ProLAN 2A با در نظر گرفتن نیازهای سازندگان ماشین (OEM) و اپراتورهای حرفه‌ای طراحی شده است.

• تجهیزات جانبی: پشتیبانی کامل از «جوی استیک، ریموت، و هندویل» به اپراتور اجازه می‌دهد تا با راحتی و دقت بیشتری، عملیات موقعیت‌یابی اولیه (Jogging)، یافتن نقطه صفر قطعه کار و نظارت بر فرآیند را انجام دهد.
• قفل سخت افزاری: ۲۴ عدد قفل زمانی با ساعت داخلی: این یک ابزار تجاری قدرتمند برای سازندگان ماشین است. با استفاده از این «۲۴ قفل زمانی» مجزا که هرکدام به «ساعت داخلی» کنترلر متصل هستند، یک سازنده می‌تواند دستگاه خود را به صورت اقساطی، اجاره‌ای یا آزمایشی به مشتریان عرضه کند و با اطمینان خاطر، عملکرد دستگاه را پس از تاریخ سررسید مدیریت نماید.

کاربرد تخصصی

ترکیب ارتباط پایدار LAN، نرخ پالس بالا، محورهای همزمان و خروجی‌های آنالوگ، PC-ProLAN 2A را به گزینه‌ای ایده‌آل برای کاربردهای زیر تبدیل کرده است:

• دستگاه‌های برش لیزر: نرخ پالس بالا برای حکاکی و برش نرم منحنی‌ها، و خروجی آنالوگ برای کنترل دقیق قدرت تیوب لیزر.
• دستگاه‌های برش پلاسما: مصونیت کامل در برابر نویز شدید قوس پلاسما به لطف پورت LAN، و خروجی آنالوگ برای کنترل جریان برش.
• دستگاه‌های برش با شعله (Oxy-fuel): ورودی/خروجی‌های متعدد برای کنترل دقیق شیرهای گاز پروپان و اکسیژن.
• دستگاه‌های برش با آب (Waterjet): کنترل دقیق و سریع حرکت نازل و مدیریت پمپ فشار قوی.
• دستگاه‌های برش با سیم داغ (Hot-wire): حرکت بسیار نرم و دقیق برای برش فوم و مواد مشابه بدون ایجاد پله.

همانطور که ذکر شد، «بیشترین کاربرد این مدل در دستگاه های برش دو محور» است و مشخصات فنی آن نیز به طور کامل برای برتری در همین حوزه بهینه‌سازی شده‌اند.

نتیجه‌گیری

کنترلر PC-ProLAN 2A رادونیکس، یک انتخاب تخصصی، هوشمندانه و قابل اعتماد برای سازندگان و اپراتورهای ماشین‌آلات برش دو-محور است که هیچ مصالحه‌ای را در زمینه پایداری و دقت نمی‌پذیرند. با تکیه بر زیرساخت ارتباطی مستحکم LAN، قابلیت‌های کنترلی سریع و دقیق، ورودی/خروجی‌های جامع و محافظت‌شده، و ابزارهای پیشرفته مدیریتی، این کنترلر بستری را فراهم می‌کند که در آن، ایده‌های طراحی با بالاترین کیفیت و اطمینان به محصول نهایی تبدیل شوند. سرمایه‌گذاری بر روی PC-ProLAN 2A، به معنای سرمایه‌گذاری بر روی عملکرد بی‌وقفه، کیفیت برش بی‌نظیر و آرامش خاطر در قلب یک محیط صنعتی چالش‌برانگیز است. برای کشف اینکه چگونه این کنترلر می‌تواند سطح کیفی ماشین‌آلات شما را متحول کند، از وب‌سایت radonix.net بازدید فرمایید.
