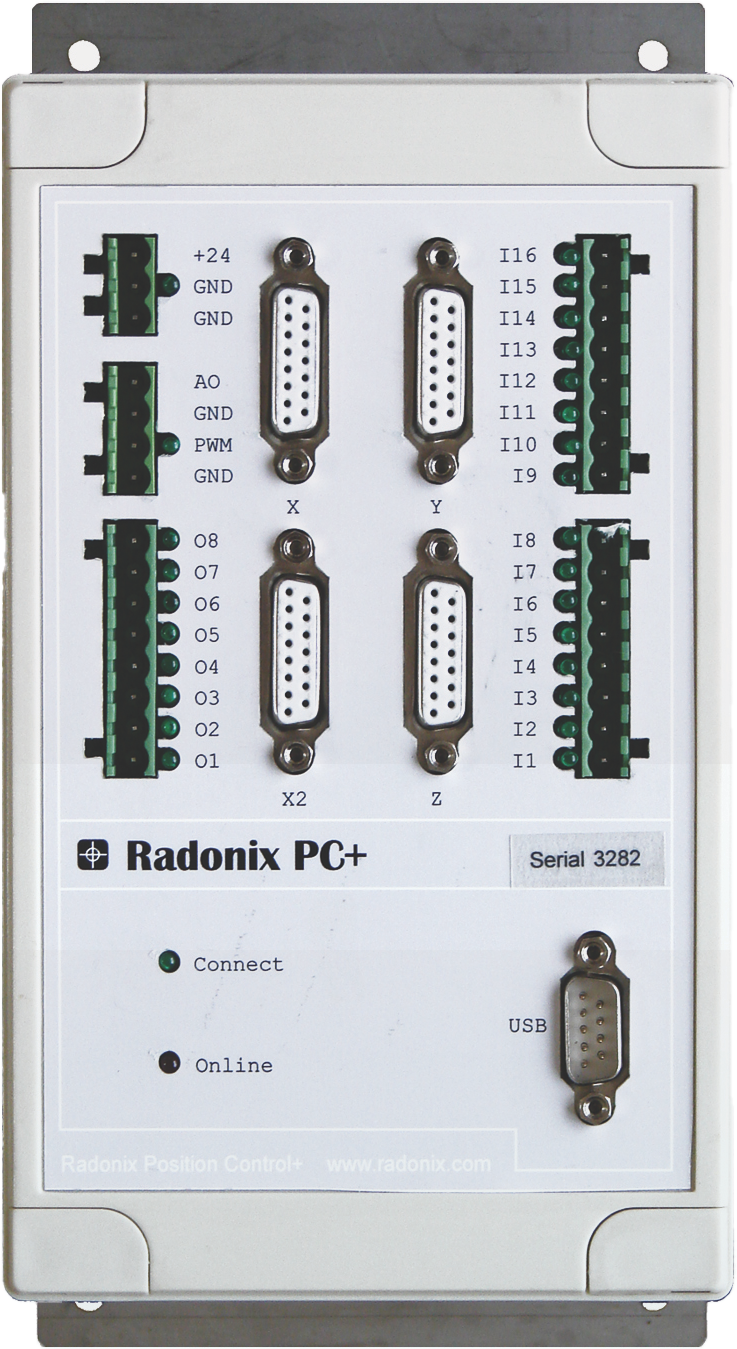

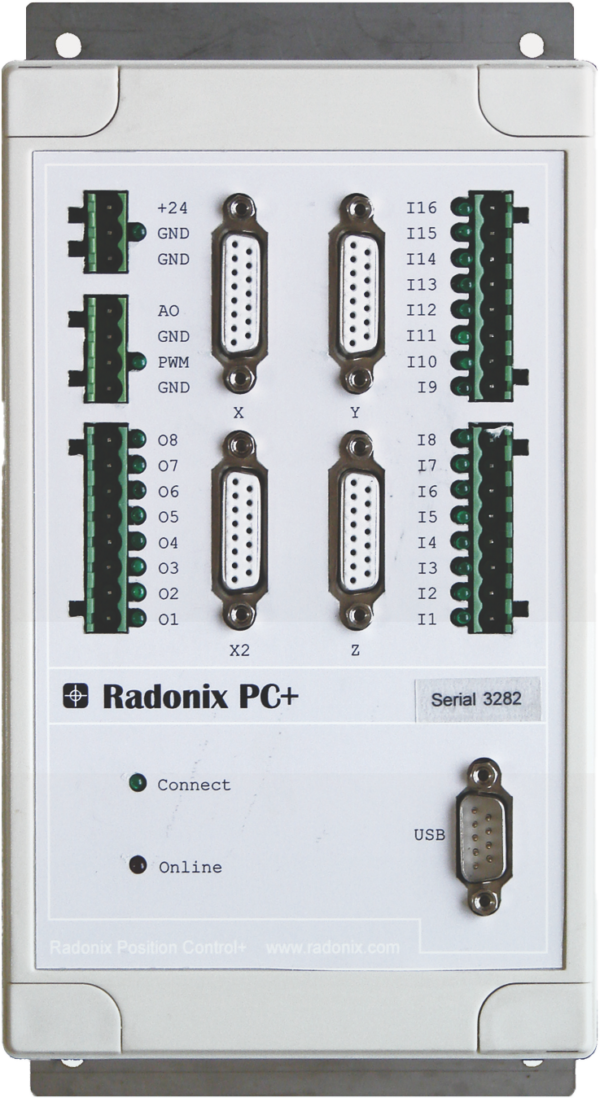

PC+ کنترلر

هر جزء از PC+ کنترلر ، از تعداد محورها و نرخ پالس گرفته تا ظرفیت بافر و نوع ایزولاسیون، با وسواسی مهندسی و با هدف ارائه عملکرد بهینه‌ در فرآیندهای برش، حکاکی و تولید قطعات دقیق انتخاب شده است.

قدرت و دقت در حرکت - مشخصات فنی محورها

هسته اصلی هر کنترلر CNC، توانایی آن در تولید سیگنال‌های حرکتی دقیق و سریع است. کنترلر PC+ در این زمینه، مشخصاتی را ارائه می‌دهد که آن را به گزینه‌ای ایده‌آل برای کنترل حرکت در ماشین‌آلات مختلف بدل می‌کند.

 محور همزمان و ۴ محور خروجی

این قابلیت به معنای توانایی کنترلر در مدیریت همزمان سه محور اصلی (معمولاً X, Y, Z) برای اجرای پیچیده‌ترین مسیرهای حرکتی سه‌بعدی (3D Contouring) است. «کنترل ۳ محور همزمان» برای کاربردهایی مانند قالب‌سازی، ساخت ماکت و حکاکی‌های برجسته، یک پیش‌نیاز اساسی است. علاوه بر این، وجود «۴ محور خروجی» به این معناست که کنترلر می‌تواند یک محور چهارم (مانند یک محور روتاری یا یک ابزار خاص) را نیز مدیریت کند، که این امر انعطاف‌پذیری دستگاه را به شدت افزایش می‌دهد.

نرخ پالس خروجی تا ۱۰۰,۰۰۰ پالس بر ثانیه

این عدد، بیانگر حداکثر سرعت ارسال فرمان‌های حرکتی از سوی کنترلر است. «نرخ پالس خروجی تا ۱۰۰,۰۰۰ پالس بر ثانیه» (100 kHz) به طور مستقیم بر دو پارامتر کلیدی تأثیر می‌گذارد:

1. سرعت نهایی: نرخ پالس بالاتر به معنای توانایی دستیابی به سرعت‌های حرکتی بالاتر (RPM در موتورها) است.
2. دقت و نرمی حرکت: در ترکیب با درایورهای دارای قابلیت میکرواستپینگ (Microstepping)، نرخ پالس بالا به کنترلر اجازه می‌دهد تا حرکت‌های بسیار نرم، دقیق و با رزولوشن بالا را حتی در سرعت‌های زیاد تولید کند. این ویژگی در تولید سطوح صاف و منحنی‌های بدون پله، نقشی حیاتی دارد.

نوع پالس دایرکشن (Pulse/Direction)

کنترلر PC+ از استاندارد صنعتی «پالس/دایرکشن» برای فرمان دادن به درایورهای موتور استفاده می‌کند. این روش که متداول‌ترین و پایدارترین استاندارد در دنیای CNC است، با استفاده از دو سیگنال مجزا (یکی برای تعداد گام‌ها و دیگری برای جهت حرکت)، کنترل دقیق و قابل اعتمادی را بر روی استپر موتورها و سرو موتورها فراهم می‌آورد.

شریان‌های حیاتی سیستم - ورودی و خروجی‌های دیجیتال

یک کنترلر CNC فقط یک تولیدکننده پالس نیست؛ بلکه یک مرکز فرماندهی است که باید با دنیای خارج از خود در تعامل باشد. PC+ با مجموعه‌ای غنی از ورودی و خروجی‌های ایزوله، این ارتباط را به بهترین شکل ممکن برقرار می‌کند.

• ۱۶ ورودی دیجیتال NPN ایزوله شده: این «۱۶ ورودی» به شما اجازه می‌دهد تا طیف وسیعی از سنسورها و سیگنال‌ها را به کنترلر متصل کنید؛ از جمله لیمیت سوئیچ‌های هر محور، سنسورهای Homing، پراب اندازه‌گیری ارتفاع ابزار و موقعیت قطعه کار، دکمه‌های E-Stop (توقف اضطراری) و سیگنال‌های تأیید از سایر تجهیزات. استاندارد «NPN» (Sinking) سازگاری با اکثر سنسورهای صنعتی را تضمین می‌کند و مهم‌تر از همه، «ایزوله شده» بودن این ورودی‌ها (که در ادامه به آن می‌پردازیم) از کنترلر در برابر نویز و ولتاژهای ناخواسته محافظت می‌کند.
• ۸ خروجی کلکتور باز: این «۸ خروجی» برای کنترل تجهیزات جانبی دستگاه به کار می‌روند. شما می‌توانید از آن‌ها برای فرمان دادن به رله‌ها جهت روشن/خاموش کردن اسپیندل، پمپ آب‌صابون، سیستم مکنده، یا فعال کردن شیرهای پنوماتیک در سیستم‌های تعویض ابزار اتوماتیک استفاده کنید. ساختار «کلکتور باز» (Open Collector)

هنر حرکت نرم - پروفیل سرعت و شتاب

نحوه رسیدن از سرعت صفر به سرعت نهایی و بالعکس، تأثیر شگرفی بر کیفیت ماشین‌کاری و سلامت مکانیکی دستگاه دارد.

• نوع پروفیل سرعت خطی: کنترلر PC+ از پروفیل سرعت «خطی» (Trapezoidal) استفاده می‌کند. این پروفایل کلاسیک و قابل اعتماد، حرکت را به سه بخش تقسیم می‌کند: شتاب‌گیری با نرخ ثابت، حرکت با سرعت ثابت، و شتاب‌گیری منفی (ترمز) با نرخ ثابت. این روش، حرکتی قابل پیش‌بینی و پایدار را تضمین می‌کند.
• محدوده عملکرد زمان شتاب ۵۰ تا ۵۰۰۰ میلی‌ثانیه: این محدوده گسترده به اپراتور اجازه می‌دهد تا دینامیک حرکت دستگاه را به صورت دقیق تنظیم کند. می‌توان از زمان‌های شتاب کوتاه («۵۰ میلی‌ثانیه») برای حرکت‌های سریع و سبک، و از زمان‌های شتاب طولانی‌تر («۵۰۰۰ میلی‌ثانیه») برای جابجایی گنتری‌های سنگین استفاده کرد تا از وارد آمدن ضربه و ارتعاش به ساختار مکانیکی دستگاه جلوگیری شود.

پردازش بدون وقفه - بافر و ارتباطات

در ماشین‌کاری مسیرهای پیچیده، حفظ جریان پیوسته داده‌ها از کامپیوتر به کنترلر برای جلوگیری از توقف و لرزش دستگاه (Data Starvation) حیاتی است.

ظرفیت ۲۰۰۰ بلاک FIFO برای پردازش داده‌ها

کنترلر PC+ به یک «بافر سخت‌افزاری FIFO با ظرفیت ۲۰۰۰ بلاک» مجهز است. این بافر مانند یک مخزن بزرگ برای دستورات G-code عمل می‌کند. کامپیوتر می‌تواند به سرعت این مخزن را پر کند و کنترلر بدون نگرانی از خالی شدن صف دستورات، به صورت پیوسته و روان، مسیرهای پیچیده را اجرا نماید. این ظرفیت بالا، تضمین‌کننده حرکت نرم و یکنواخت، به خصوص در فایل‌های سه‌بعدی با تعداد خطوط بسیار زیاد است.

ارتباط سریع و پایدار با کامپیوتر

• زمان تبادل اطلاعات ۲۰ میلی‌ثانیه: ارتباط بین کامپیوتر و کنترلر PC+ هر «۲۰ میلی‌ثانیه» یک‌بار انجام می‌شود. این سرعت بالا تضمین می‌کند که بافر FIFO همواره پر بماند و سیستم پاسخ‌دهی سریعی به دستورات اپراتور داشته باشد.
• پورت USB 2.0 ایزوله شده: ارتباط از طریق استاندارد جهانی «USB 2.0» انجام می‌شود که نصب و راه‌اندازی را بسیار آسان می‌کند. مهم‌تر از آن، این پورت به صورت کامل «ایزوله شده» است و از نفوذ نویز الکتریکی از سمت کامپیوتر به کنترلر و بالعکس جلوگیری می‌کند.
• طول کابل ارتباطی تا ۵ متر: این قابلیت به شما اجازه می‌دهد تا کامپیوتر را در فاصله‌ای ایمن و دور از گرد و غبار و ارتعاشات محیط کارگاهی قرار دهید.

سپر دفاعی سیستم - ایزولاسیون و امنیت

پایداری در محیط خشن صنعتی، یک اولویت است. کنترلر PC+ با چندین لایه حفاظتی، عملکردی مطمئن را تضمین می‌کند.

• سیستم ایزولاسیون اپتوکوپلر: قلب سیستم حفاظتی PC+، «نوع ایزولاسیون اپتوکوپلر» آن است. اپتوکوپلرها با استفاده از نور، سیگنال‌ها را بین دو بخش مدار منتقل می‌کنند و هیچ ارتباط الکتریکی مستقیمی بین ورودی‌ها، خروجی‌ها و پورت USB با هسته پردازشی کنترلر وجود ندارد. این سپر نوری، کنترلر را در برابر نویزهای الکترومغناطیسی، ولتاژهای بالا و حلقه‌های زمین (Ground Loops) محافظت کرده و پایداری دستگاه را به حداکثر می‌رساند.
• ۷ عدد قفل سخت‌افزاری با شمارنده داخلی: این یک ویژگی منحصربه‌فرد و قدرتمند برای سازندگان ماشین (OEM) است. این «۷ قفل سخت‌افزاری» به سازنده اجازه می‌دهد تا دستگاه را با محدودیت زمانی یا تعدادی، به مشتری عرضه کند (مثلاً برای فروش اقساطی یا اجاره). این قفل‌ها که دارای «شمارنده داخلی» هستند، یک راهکار امن و مطمئن برای مدیریت تجاری فروش ماشین‌آلات فراهم می‌کنند.

مشخصات تکمیلی و کاربردها

• برق مصرفی: «۱۲ تا ۲۴ ولت DC» با جریان تنها «۲۰۰ میلی‌آمپر»، نشان‌دهنده طراحی بهینه و کم‌مصرف و سازگاری با منابع تغذیه استاندارد صنعتی است.
• ابعاد: ابعاد کامپکت «۲۰ در ۱۲ سانتی‌متر»، نصب آسان آن در تابلو برق را ممکن می‌سازد.
• نوع کنترلر: «کنترل مکان حلقه باز» (Open-loop) یک روش کنترل قوی، ساده و بسیار متداول برای استپر موتورهاست که هزینه‌ها را کاهش داده و در عین حال دقت بالایی را ارائه می‌دهد.
• لوازم جانبی: PC+ از «کنترل از راه دور» (هندویل بی‌سیم رادونیکس) پشتیبانی می‌کند که راحتی و کارایی اپراتور را دوچندان می‌کند.

کاربرد اصلی این کنترلر، همانطور که ذکر شد، در «دستگاه‌های روتر و CNC با تعویض ابزار اتوماتیک» است. وجود آپشن‌های نرم‌افزاری پیشرفته مانند «انطباق نقشه با قطعه‌کار» (Workpiece Alignment)، به اپراتور اجازه می‌دهد تا با استفاده از پراب، موقعیت دقیق قطعه کار را روی میز پیدا کرده و G-code را به صورت خودکار با آن منطبق کند؛ قابلیتی که زمان تنظیم را به شدت کاهش داده و دقت را افزایش می‌دهد.

نتیجه‌گیری

کنترلر PC+ رادونیکس، یک انتخاب مناسب برای کنترل دقیق حرکت در سیستم‌های CNC و روترهای صنعتی است. این محصول با ارائه مجموعه‌ای کامل از قابلیت‌های پیشرفته شامل پردازش سریع با بافر قدرتمند، ارتباط پایدار و ایزوله، ورودی/خروجی‌های صنعتی متعدد و لایه‌های حفاظتی مستحکم، بستری قابل اعتماد برای ساخت و ارتقای ماشین‌آلات دقیق فراهم می‌کند. انتخاب PC+ به معنای سرمایه‌گذاری بر روی کیفیت، پایداری و بهره‌وری است؛ سرمایه‌گذاری که به شما کمک می‌کند عملکرد دستگاه‌های خود را بهبود بخشیده و بهره‌وری را افزایش دهید. برای کسب اطلاعات بیشتر و مشاوره تخصصی، از وب‌سایت radonix.net بازدید فرمایید.
